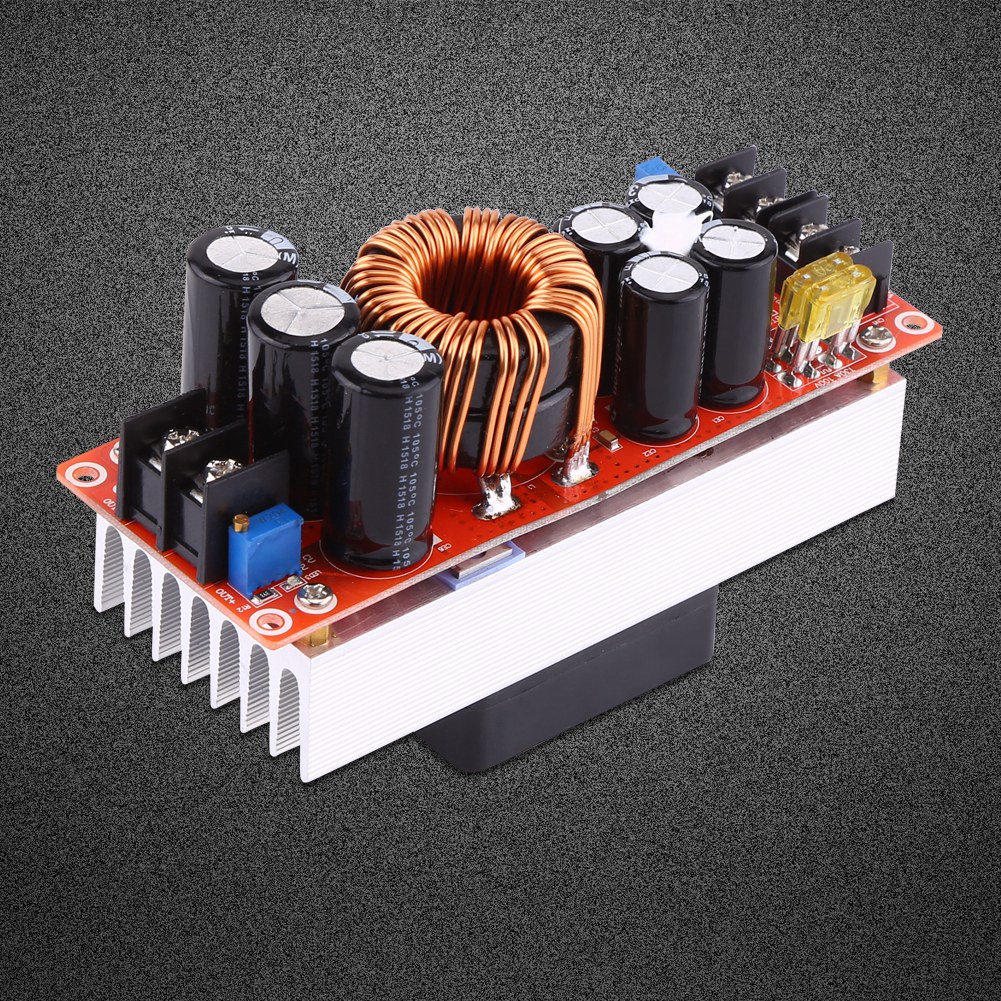

Hochstrom-dc/dc-aufwärtswandlermodul 1500 W 30 A Mit Konstanter Spannung/konstantstrom- Und Elektrostatischer Verpackung

Willkommen in unserem Shop! Entdecken Sie unser nicht-isoliertes (BOOST) Boost-Leistungsmodul, das für hohe Leistung und optimale Zuverlässigkeit in anspruchsvollen Anwendungen entwickelt wurde. Dieses Modul eignet sich ideal für die Stromversorgung von Hochleistungs-LEDs, Motoren und anderen Geräten, die hohe Spannungen und Ströme benötigen. **Hauptmerkmale:** **Hochleistungsspulen:** Das Modul verwendet doppelt gewickelte Magnete mit 1,2 mm Kupferdraht, was eine hervorragende Leitfähigkeit und Langlebigkeit gewährleistet. **Robuste Komponenten:** Ausgestattet mit einem niederohmigen 100V/210A-MOSFET, kann es hohe Ströme für anspruchsvolle Lasten verarbeiten. **Verpolungsschutz:** Dank eines Schutz-MOSFETs müssen Sie sich keine Sorgen um eine falsche Polung der Kabel machen und verhindern so Schäden am Modul. **Unterspannungsschutz:** Der integrierte Schutz verhindert Tiefentladung bei Verwendung einer Batterie als Eingangsquelle und schützt so sowohl das Modul als auch die Batterie. **Effiziente Wärmeableitung** Ein verdickter Kühlkörper und ein intelligenter, temperaturgesteuerter Lüfter sorgen für ein besseres Wärmemanagement, auch unter hoher Last. Technische Daten: - Typ: Nicht isoliertes Boost-Modul - Eingangsspannung: DC 10 V bis 60 V - Maximaler Eingangsstrom: 30 A (bei einer Eingangsspannung von 10 V bis 30 V); 25 A (bei einer Eingangsspannung von 31 V bis 60 V) - **Ruhestrom:** 15 mA (erhöht sich bei der Umwandlung von 12 V auf 20 V) - **Ausgangsspannung:** 12 V bis 90 V (einstellbar, Standardwert 19 V) - **Maximaler Ausgangsstrom:** 20 A (abhängig von der Differenz zwischen Eingangs- und Ausgangsspannung; je größer die Differenz, desto geringer der Ausgangsstrom. Es wird empfohlen, die Wärmeableitung zu verbessern, wenn der Strom 15 A überschreitet) - **Konstantstrombereich:** 0,8 A bis 20 A (+/-0,3 A) - **Verpolungsschutz:** Ja (MOS 150 A) - **Unterspannungsschutz:** Ja (einstellbar von 8 V bis 50 V, Selbstwiederherstellung) - **Betriebstemperatur:** -40 °C bis +85 °C (bei zu hoher Temperatur die Wärmeableitung verbessern) - **Frequenz:** 150 kHz - **Umwandlungswirkungsgrad:** 92 % bis 97 % (der Wirkungsgrad hängt von den Eingangs-/Ausgangsspannungen und -strömen ab; je geringer die Differenz, desto höher der Wirkungsgrad) - **Überstromschutz:** Ja (automatischer Schutz, wenn der Eingangsstrom 35 A überschreitet; die Versorgungsspannung steigt dann nicht weiter an) - **Kurzschlussschutz:** Ja (30-A-Sicherung am Eingang) - **Verdrahtungsmethode:** Klemmenblöcke (für hohe Ströme dicke Kupferdrähte verwenden) - **Maximale Ausgangsleistung:** Eingangsspannung * Maximalstrom (z. B. beträgt die maximale Leistung bei einer Eingangsspannung von 12 V …) 12 V * 30 A = 360 W) - **Abmessungen:** 130 x 84 x 52 mm / 5,11 x 3,3 x 2,04 Zoll **Bedienungsanleitung:** - **Spannungseinstellung:** Schalten Sie das Modul ohne angeschlossene Last ein. Drehen Sie dann das Potentiometer „V-ADJ“ im Uhrzeigersinn, um die Spannung zu erhöhen, oder gegen den Uhrzeigersinn, um sie zu verringern. Aufgrund der hohen Ausgangsleistung kann die Reaktion beim Umschalten von hoher auf niedrige Spannung etwas verzögert sein. - **Stromeinstellung:** Bevor Sie eine Last anschließen, drehen Sie das Potentiometer „CC A-ADJ“ etwa 30 Umdrehungen gegen den Uhrzeigersinn, um den Ausgangsstrom zu minimieren. Drehen Sie es anschließend im Uhrzeigersinn auf den gewünschten Wert. Schließen Sie den Ausgang zum Laden des Akkus erst an, wenn dieser vollständig entladen ist, da der Ladestrom mit zunehmendem Ladezustand des Akkus sinkt. - **Einstellung des Unterspannungsschutzes:** Um den 10-V-Schutz (z. B. für einen 12-V-Akku) einzustellen, schließen Sie eine 10-V-Quelle an den Eingang an und stellen Sie RV1 (im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern) so ein, dass die UVLO-LED leuchtet. Dadurch erhöht das Modul die Spannung nicht mehr, sobald die Akkuspannung auf 10 V sinkt, und der Ausgang entspricht dem Eingang. **Wichtige Hinweise:** 1. Vertauschen Sie die Ausgangsleitungen nicht und verursachen Sie keinen Kurzschluss. 2. Wenn das Modul an eine induktive Last angeschlossen ist, muss die minimale Eingangsspannung höher (z. B. 24 V) und die maximale Ausgangsleistung reduziert (z. B. 500 W) sein. 3. Wenn Sie eine Speicherbatterie, ein Schaltnetzteil, ein Solarmodul oder einen Generator als Eingangsquelle verwenden, stellen Sie den Unterspannungsschutz auf einen niedrigeren Wert ein, um Schäden zu vermeiden. **Lieferumfang:** - 1 x Boost-Netzteilmodul Dieses Modul ist sofort einsatzbereit und bietet eine zuverlässige und effiziente Lösung für Ihre Elektronikprojekte.
