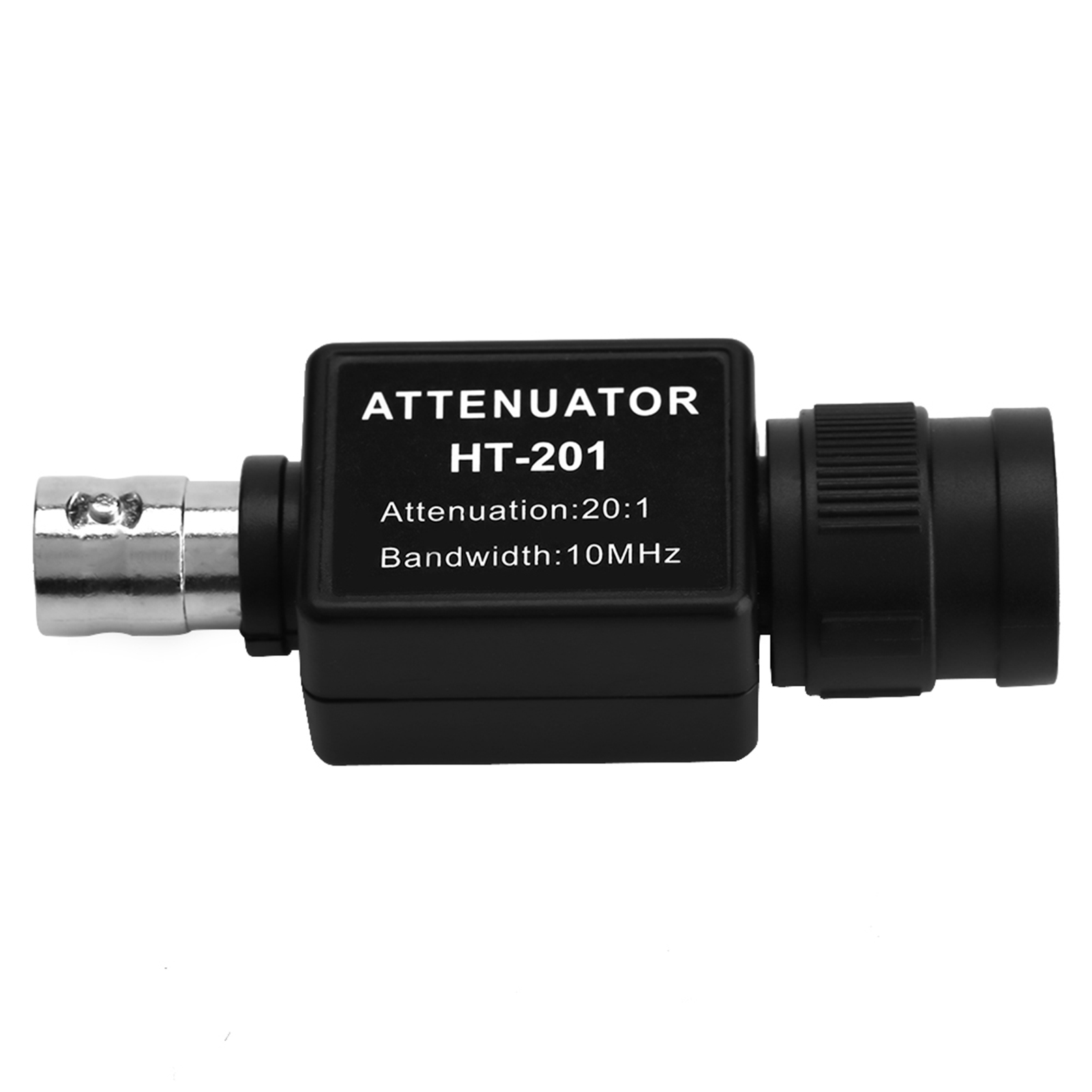

Ht201 Signaldämpfung 20:1 10mhz Bandbreite Passiver Dämpfungsregler Für Oszilloskope

1. Entwickelt zur Unterstützung von Kfz-Messungen. 2. Ermöglicht die Messung von Einspritz- und Zündsignalformen mit einem Oszilloskop. 3. Passiver Dämpfungsregler mit einem Dämpfungsverhältnis von 20:1: Bei einem Eingangssignal von 20 V wird ein Ausgangssignal von 1 V erzeugt. 4. Durch die Signaldämpfung kann das Oszilloskop mit diesem Bauteil Spannungen oberhalb seines Messbereichs (±20 V) messen. 5. Bei Verwendung mit einem Oszilloskop zur Messung induktiver Signale, wie z. B. von einer Einspritzdüse oder einer Zündanlage, bietet es einen verbesserten Überlastungsschutz. Bei Verwendung mit einem Oszilloskop zur Messung induktiver Signale, wie z. B. einer Strahldüse oder einer Primärzündung, bietet es einen verbesserten Schutz vor Eingangsüberlastung. Nicht für Sekundärzündungsprüfungen verwenden. Technische Daten: Dämpfung: 20:1, Bandbreite: 10 MHz, Eingangswiderstand: 1,053 MΩ, Abmessungen: ca. 61 x 21 x 10 mm, Gewicht: 27 g. Lieferumfang: 1 x HT201 Signaldämpfung.
