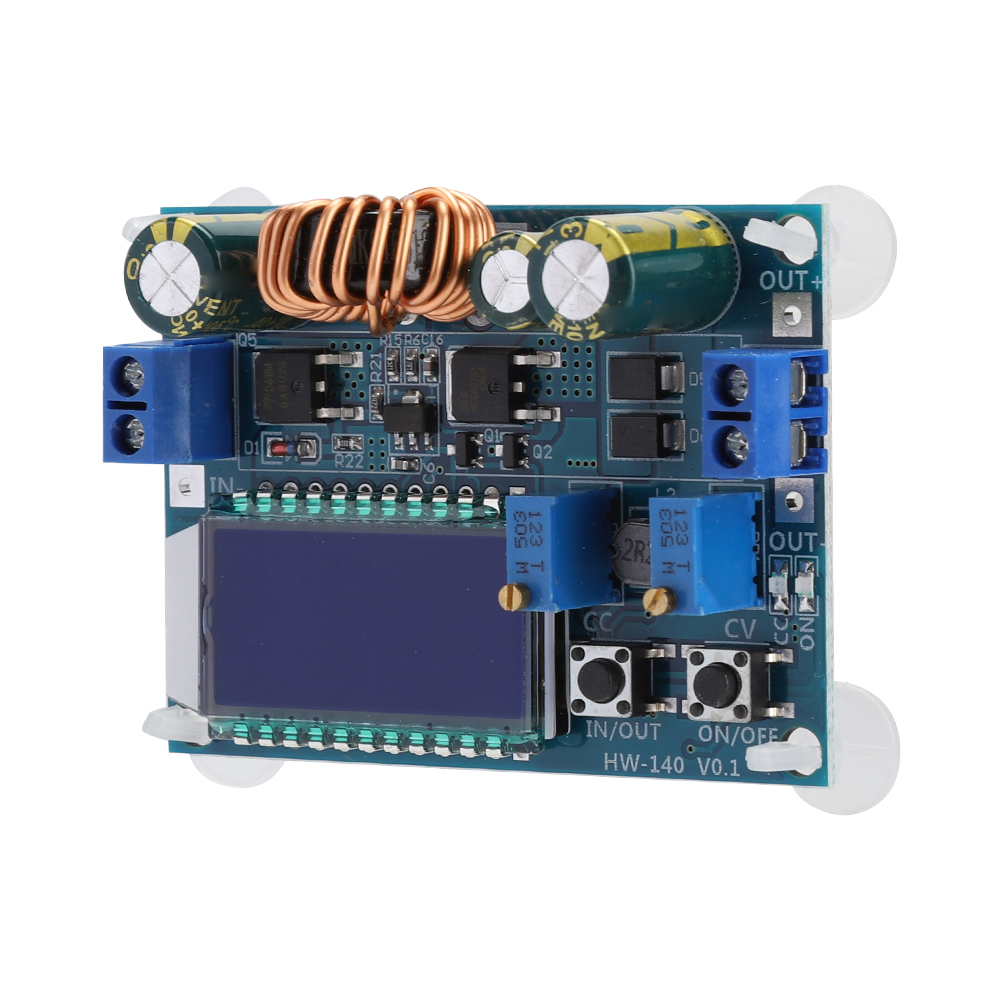

Hw-140 Einstellbares Spannungsreglermodul (aufwärts-/abwärtswandler) Mit Lcd-digitalanzeige Und Kühlrippen

1. Das LCD-Display zeigt Eingangsspannung, Ausgangsspannung, Ausgangsstrom und Ausgangsleistung an. 2. Verpolungsschutz am Eingang: Falscher Anschluss beschädigt das Modul nicht. 3. Boost/Buck-Funktion: Einstellbare Ausgangsspannung von 0,5 bis 30 V und einstellbare Strombegrenzung von 0 bis 4 A. 4. Ein-/Ausschalter (Standardposition: EIN oder AUS). 5. Integrierter Boost/Buck-Schaltkreis und externer 60-V-75-A-MOSFET zum Schalten. 6. Gleichrichtung über zwei 60-V-5-A-SS56-Schottky-Dioden: Die Spannungsfestigkeit von 60 V ist höher als die der noch in Entwicklung befindlichen XL6009/LM2577-Lösungen. 7. Geringe Restwelligkeit am Ausgang (typ. ca. 100 mV) dank LC-Filterung. Produkttyp: Modul. Eingangsspannung: 5,5–30 V (bei 5 V Eingangsspannung ist eine Aufwärts-Abwärts-Wandlung möglich, jedoch sind Spannungs- und Strommessung ungenau; Unterspannungsschutz unter 4,7 V). Ausgangsspannung: 0,5–30 V. Ausgangsstrom: Stabiler Betrieb bei 3 A über längere Zeiträume, bis zu 4 A mit verbesserter Wärmeableitung. Ausgangsleistung: 35 W mit natürlicher Wärmeableitung, 50 W mit verbesserter Wärmeableitung. Auflösung der Spannungsanzeige: 0,01 V. Auflösung der Stromanzeige: 0,002 A. Wirkungsgrad: ca. 88 %. Lieferumfang: 1 Modul, 1 Kühlrippe.
