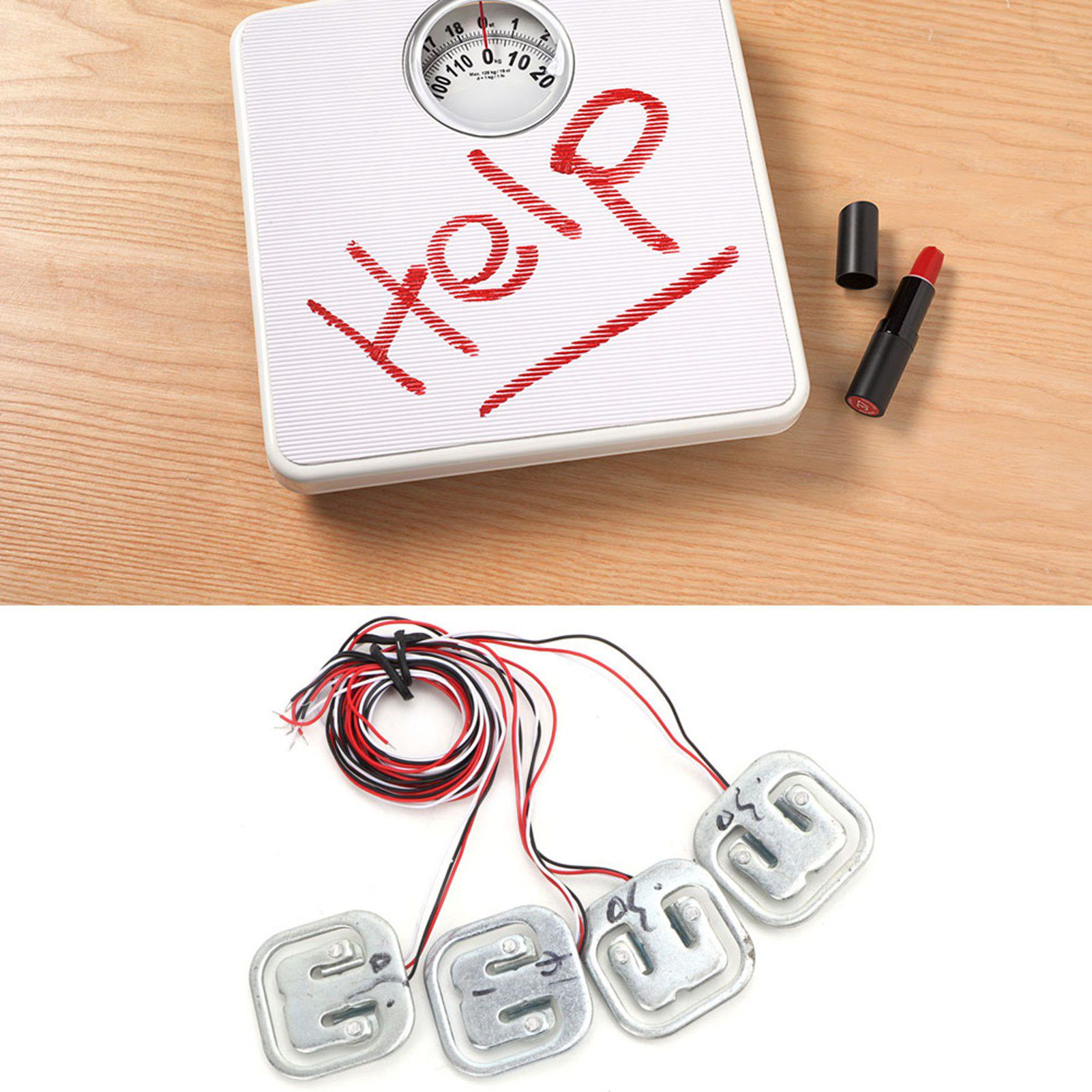

Hx711-modul + 4-personen-körperwaage, 50-kg-kraftsensor, Halbbrücken-dehnungssensor-set

Willkommen in unserem Shop! Dieses Modul verwendet den hochpräzisen 24-Bit-Analog-Digital-Wandler (A/D-Wandler) HX711, der speziell für hochpräzise elektronische Waagen entwickelt wurde. Es verfügt über zwei analoge Eingänge mit einem integrierten, programmierbaren Verstärker (128-facher Verstärkung). Die Eingangsschaltung kann als Brückensensor konfiguriert werden und bietet verschiedene Messmodi (z. B. Druck, Gewicht). Dadurch eignet sich das Modul ideal als Eingangsmodul, das hohe Genauigkeit mit geringen Kosten vereint. Die Wägezelle ist präzise, empfindlich und kompakt. Dies ist ein Satz Halbbrücken-Dehnungsmessstreifen mit drei Anwendungsmodi. Spezifikationen: - Sensorgröße: 34 x 34 mm / 1,34 x 1,34 Zoll - Interner Sensoraufbau: 1000-Ohm-Halbbrücken-Dehnungsmessstreifen - Messbereich: 50 kg / 100 kg / 200 kg Lieferumfang: - 4 Wägezellen - 1 HX711-Modul Benutzerhandbuch: Bei der Messung muss die äußere Kraft korrekt auf die Außenseite des Sensors wirken. Der E-förmige Verformungsbalken des Sensors (d. h. der Balkenarm mit dem weißen Gummi in der Mitte des Dehnungsmessstreifens) und die Außenseite müssen eine Scherkraft in entgegengesetzte Richtungen ausüben. Anders ausgedrückt: Der Deformationsbalken muss in der Mitte unter Belastung Biegeänderungen ausführen können, und auf der anderen Seite des Balkens darf sich kein Hindernis befinden. Im Inneren des Sensors befindet sich eine Anordnung von Halbbrücken-Dehnungsmessstreifen, die auf drei Arten verwendet werden können: 1. Verwendung eines Sensors mit externem Widerstand zur Bildung einer Vollbrückenmessung. Der Messbereich entspricht dem des einzelnen Sensors: 50 kg. Dies erfordert einen hohen externen Widerstand. 2. Verwendung von zwei Sensoren zur Bildung einer Vollbrückenmessung. Der Messbereich ist die Summe der Messbereiche der beiden Sensoren: 50 kg × 2 = 100 kg. 3. Verwendung von vier Sensoren zur Bildung einer Vollbrückenmessung. Der Messbereich ist die Summe der Messbereiche der vier Sensoren: 50 kg × 4 = 200 kg. Hinweis: Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
