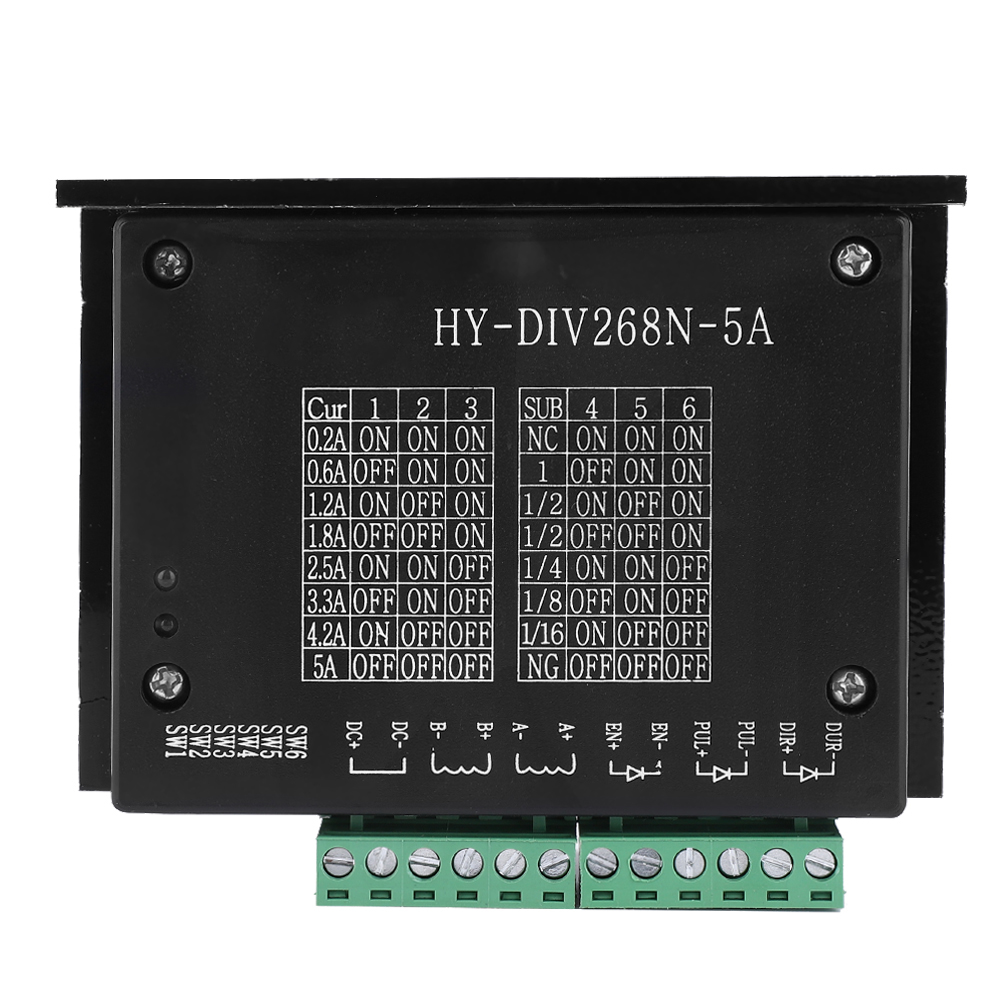

Hybrid-schrittmotortreiber, Zweiphasen-cnc-steuerung, 0,2–5 A, Tb6600, Dc 12–48 V Eingang

1. Der zweiphasige Hybrid-Schrittmotor arbeitet mit einer dynamischen Spannung von 12 bis 48 V, einem Strom von unter 5 A und einem Außendurchmesser von 35 bis 86 mm. 2. Der Treiber nutzt eine Stromschleifen-Unterteilungssteuerung. Dadurch ist die Drehmomentwelligkeit des Motors gering, der Betrieb bei niedrigen Drehzahlen sehr stabil und nahezu vibrations- und geräuschfrei. 3. Das Drehmoment bei hohen Drehzahlen ist deutlich höher als bei anderen zweiphasigen Antrieben, was eine hohe Positioniergenauigkeit ermöglicht. 4. Weit verbreitet in Graviermaschinen, CNC-Werkzeugmaschinen, Verpackungsmaschinen usw. 5. Mittelstromregelung, zweiphasiger sinusförmiger Stromausgang und optoisolierte Signal-Ein-/Ausgänge. 6. Das Produkt verfügt über Schutzfunktionen gegen Überspannung, Unterspannung, Überstrom und Kurzschluss. 7. Bei Offline-Aktivierung wird ein Antriebsfehler behoben, wodurch alle Impulse deaktiviert werden. Der Motor behält sein Drehmoment auch nach Abschalten der Antriebsausgangskomponente bei. 8. Das PC-Steuersignal kann entweder hoch oder aktiv niedrig sein. Steuersignal bei aktiv hoch: 9. Die negativen Anschlüsse zusammen bilden ein aktiv niedriges Signal, und die positiven Enden aller Steuersignale werden als gemeinsames Signal verwendet. 10. Die Halbstromfunktion ist ein 200 ms langer Schrittimpuls, und der Treiberausgangsstrom wird automatisch auf 50 % des Nennausgangsstroms reduziert, um eine Motorerhitzung zu verhindern. 11. Es muss ein Abstand von 20 mm eingehalten werden, und das Gerät sollte nicht in der Nähe anderer Heizgeräte aufgestellt werden, um Staub, Ölnebel, korrosive Gase, übermäßige Luftfeuchtigkeit und starke Vibrationen zu vermeiden. Artikeltyp: Eingangsspannung: DC 12-48 V, Eingangsstrom: 1-5 A, Ansteuern von Schrittmotoren, Ausgangsstrom: 0,2 A-5 A, Betriebstemperatur: -10-45 °C; Lagertemperatur: -40 °C bis -70 °C. Luftfeuchtigkeit: Keine Kondensation, kein Tropfen. Brennbare Gase und leitfähiger Staub sind verboten. Stellen Sie die Anzahl der Schritte pro Motorschritt für den Motor ein: 200 (synchronisiert), 400 (2 Segmente), 1600 (8 Segmente) und 3200 Schritte (16 Segmente). Stromversorgungsschnittstelle: 1. DC+, DC-: Anschluss der Antriebsspannung. DC+: Gleichstromversorgung, Versorgungsspannung 12 bis 48 V, maximaler Strom 5 A. DC-: Gleichstromversorgung, negativer Pegel. 2. A + AB + B-: Anschluss eines zweiphasigen Hybrid-Schrittmotors. Die Verbindung zwischen Treiber und zweiphasigem Hybrid-Schrittmotor erfolgt über ein Vierleitersystem. Die Motorwicklungen können parallel oder in Reihe geschaltet werden. Die Anschlussmethode ermöglicht eine hohe Drehzahl, jedoch ist der Treiberstrom hoch (1,73-facher Wicklungsstrom). Bei gleicher Wicklungsstromstärke in Reihenschaltung ist der Wicklungsstrom geringer. Fehlersuche: Statusanzeige: RUN: Grünes Licht – Normalbetrieb. ERR: Rotes Licht, Betriebsanzeige, Betriebsanzeige. Steuersignaldefinition: PUL+: Eingang für Schrittimpulssignal oder positives Impulssignal (Pluspol). PUL-: Eingang für negatives oder positives Impulssignal (Minuspol). DIR+: Eingang für Schrittrichtungssignal (Pluspol). DIR-: Eingang für Schrittrichtungssignal oder umgekehrtes Impulssignal (Minuspol). EN+: Offline-Rücksetzsignal (Minuspol). EN-: Offline-Rücksetzsignal (Minuspol). 1 x TB6600 Schrittmotortreiber
