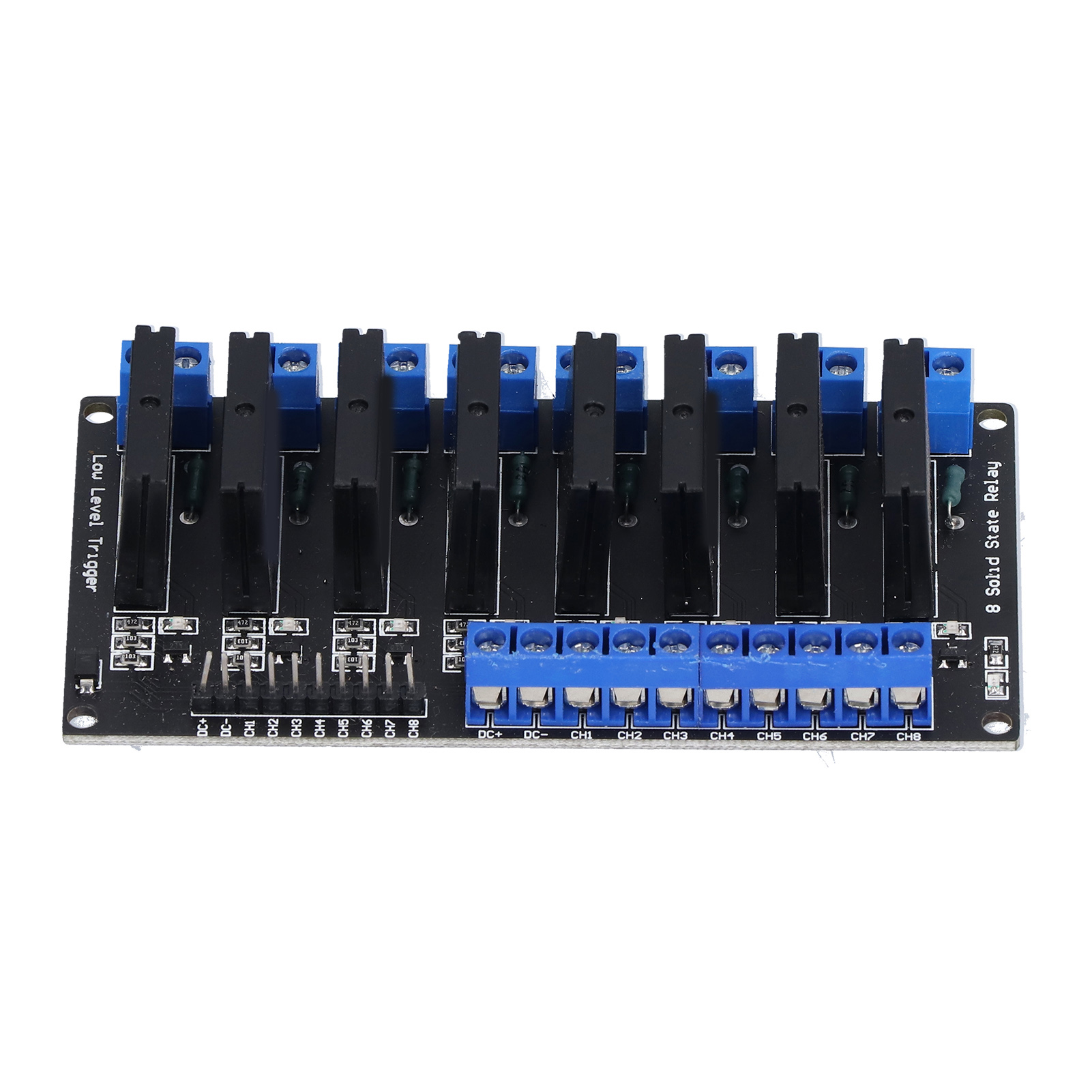

Hym281 8-kanal-halbleiterrelaismodul Mit Sicherung

1. Ausgestattet mit Verpolungsschutz, wird dieses Modul bei falscher Stromversorgung nicht beschädigt. 2. Der Ausgang verfügt über eine selbstzurücksetzende Sicherung für sicheren Betrieb. 3. Das Modul besitzt vier 3-mm-Bohrungen für eine schnelle und einfache Montage, und jedes Relais hat eine Statusanzeige. 4. Dieses 5-V-8-Kanal-Relaismodul bietet eine stabile elektronische Leistung und gewährleistet den einwandfreien Betrieb Ihrer Geräte. 5. Geeignet für Studenten, Ingenieure, Techniker, Fabriken, Hobbybastler, Elektronikbegeisterte usw. Produkttyp: Relaismodul. Material: Kupferlaminat. Modell: HY-M281. Abmessungen: ca. 105 x 52 x 25 mm (L x B x H). Stromversorgung: 5 V DC (160 mA). Ruhestrom: 0 mA. Betriebsstrom: 90 mA. Triggerspannung: 0–2,5 V. Triggerstrom: 2 mA. Eingangssteuerspannung: (0–2,5 V: Relais ein, niedrig) (3,3–5 V: Relais aus, hoch). Modulschnittstelle: Eingänge: CC+: Anschluss an den Pluspol der Stromversorgung (versorgt das Relais). CC-: Stromversorgungsanschluss. CH: Relais-Triggeranschluss (High-Trigger). Bedeutung der High- und Low-Pegel: Ein High-Trigger bedeutet, dass zwischen dem Signal und dem Minuspol eine positive Spannung anliegt. Die Stromversorgung ist üblicherweise zwischen dem Pluspol der Stromversorgung und dem Minuspol des Relais angeschlossen. Sobald an diesem Anschluss eine positive Spannung oder die Triggerspannung anliegt, schaltet das Relais. Ein Low-Trigger entspricht einer Triggerspannung von weniger als 0 Ω zwischen den Plus- und Minuspolen der Stromversorgung oder einer Triggerspannung unterhalb der Versorgungsspannung. Dieser Low-Pegel ermöglicht die Aktivierung des Relais. Im Triggermodus ist üblicherweise der Pluspol mit dem Minuspol der Stromversorgung verbunden. 8-Kanal (1 x 8) Halbleiter-Relaismodul.
