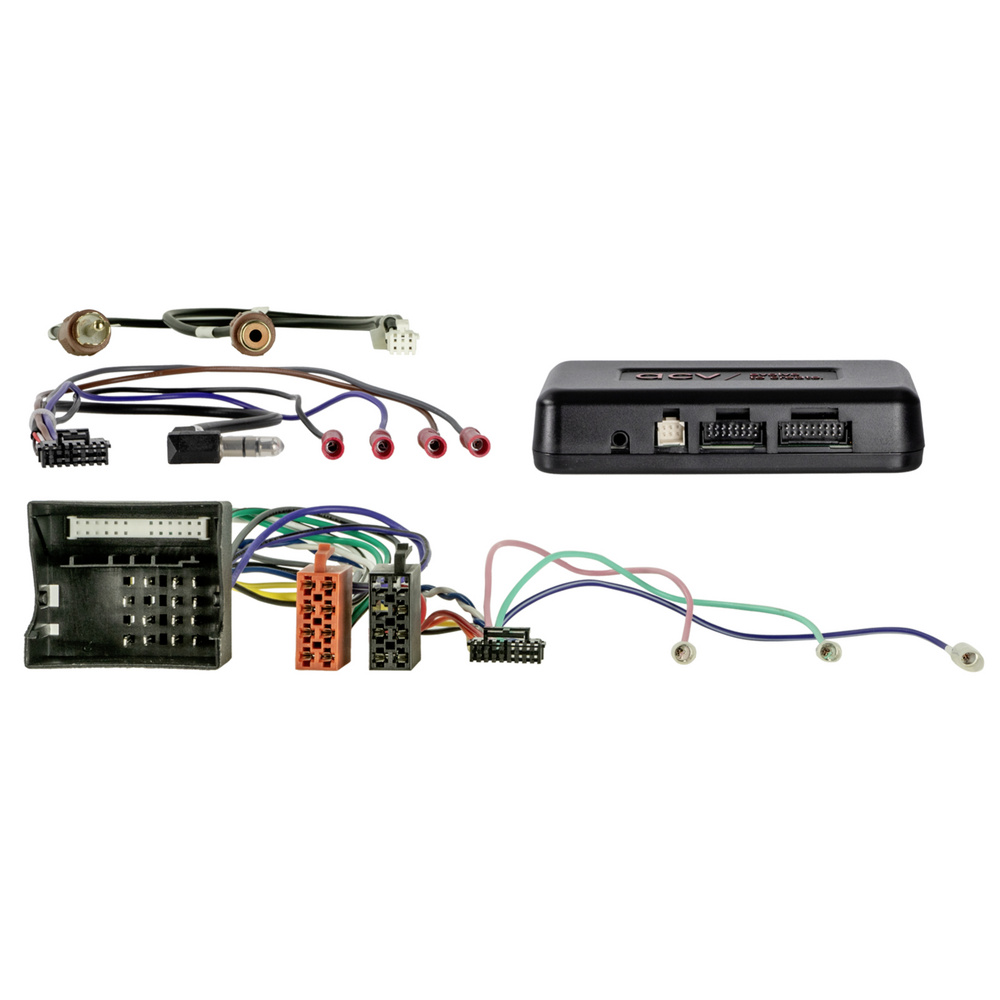

I-dapter Für Skoda/vw-fahrzeuge Mit 40-poligem Quadlock-mehrleiteranschluss

i-dapter Skoda / VW - Installations- und Einrichtungsanleitung Mit dem i-dapter können Sie einige Anzeigefunktionen Ihres Fahrzeugs beibehalten, wenn Sie das werkseitige Radio oder Navigationssystem durch ein Nachrüstgerät ersetzen. ℹ Allgemeine Informationen Fahrzeugspezifische Einstellungen werden auf dem neuen Headunit angezeigt. Überprüfen Sie vor der Installation die Einstellungen im Fahrzeugmenü und führen Sie nach der Installation einen Systemfunktionstest durch. ? Technische Informationen CAN-Bus-Anschluss: 40-polig VW Quadlock-Anschluss: OEM SWC → 3,5-mm-Klinkenstecker / Anschlusskabel Aktivierung der Rückfahrkamera: violett-weiß: +12V Rückwärtsgangsignal RCA (m) ocker: Eingang für Rückfahrkamera ⚙ i-Adapter-Einstellungen Eingabeeinstellungen für die Rückfahrkamera im Nachrüst-HU: i-dapter > Visualisierung der Rückfahrkamera-Eingabe OPS > Rückfahrkameraeingang Klinatronik > Nachrüstung des Eingangs für die Rückfahrkamera im HU SWC-Funktionen: Halten Sie die SWC-Taste gedrückt, um zum nächsten Titel oder zur nächsten Position zu springen: 43x‑Fernbedienung. Fahrzeuge ohne SWC: Erforderliches Zubehör: i-Adapter-Fernbedienung → Schnittstelleneinstellungen: Position: 43x-Fernbedienung. ? Anwendung – unterstützte Modelle Skoda Octavia (1Z) 01/2009 – 03/2013* Rapid (NH) 10/2012 – 04/2015 Roomster (5J) 06/2010 - 02/2015 Superb (3T) 07/2008 - 05.2013 Yeti (5L) 08.2009 - 10.2013 VW Caravelle (7H) 09/2009 - 05/2015** CC (3C/35) 02/2012 - 08/2016 Eos (1F) 10/2010 - 04/2015 Golf VI (1 km) 11/2008 - 12/2012 Golf VI (1 km) 11/2009 - 04/2013 Golf VI (1K) 06/2011 - 07/2016 Golf VI Plus (1KP) 03/2009 - 01/2014 Multivan (7H) 09/2009 - 05/2015** Passat B7 (3C/362) 11/2010 - 10/2014 Polo V (6R) 06/2009 - 01/2014*** Scirocco III (13) 08/2008 - 04.2014 Sharan II (7N) 08.2010 - 04.2015 T5 Transporter (7H) 09.2009 - 05.2015** Tiguan I (5N) 06.2011 - 04.2016 Touran (1T) 08.2010 - 04.2015 *Fahrzeuge mit OEM HU Audience / Stream **Fahrzeuge mit OEM verstärktem System ***Fahrzeuge mit OEM verstärktem Kotflügelsystem ? Verfügbare Signale Drahtfarbe Funktion rot +12V Zündungsanschluss 15 orange +12V Beleuchtungsanschluss 58 lila-weiß +12V Rückwärtssignal pink Geschwindigkeitsimpulssignal grün GND Parkposition Bremssignal ⚠ Ausgangslast: max. 250 mA 250 mA: Relaisspulenwiderstand min. 75 Ω oder 150 Ω ? Installationsanleitung Überprüfung: Überprüfen Sie alle Betriebsfunktionen des OEM-Autoradios. Trennen Sie das OEM-Autoradio vom Netzteil. Überprüfen Sie die korrekten Schnittstellenverbindungen im stromlosen Zustand. Überprüfen Sie die Einstellungen und die Konfiguration der Schnittstelle im spannungsfreien Zustand. Überprüfen Sie die Konfiguration des Funkanschlusskabels. Schließen Sie das Funkanschlusskabel gemäß der Anleitung für das Nachrüst-HU an. Schließen Sie den Hauptstecker zuletzt an. Konfigurieren Sie die Schnittstellensoftware. Konfigurieren Sie das Nachrüst-HU gemäß den Anweisungen des Herstellers. Testen Sie die Funktion der Lenkradfernbedienung. Konfigurationsänderungen: Nehmen Sie die Änderungen im spannungsfreien Zustand vor und wiederholen Sie die Installationsschritte. Im Fehlerfall: OEM-HU neu installieren. OEM HU wird gestartet. CAN-Bus wird deaktiviert. Hardwarekonfiguration der Schnittstelle wird überprüft. Verbindung nach dem Deaktivieren des CAN-Busses wird wiederhergestellt. ⚠ Sicherheit und Garantiehinweise Alle Änderungen und Modifikationen dürfen nur von einem geschulten Installateur durchgeführt werden. Die Einhaltung der Garantiebedingungen des Herstellers muss überprüft werden. Installation und Modifikationen erfolgen auf eigenes Risiko des Benutzers.
