I2c-schnittstellen-robotersteuerplatine Für Pca9685-modul Mit 16 Kanälen Pwm/servo/servomotorsteuerung

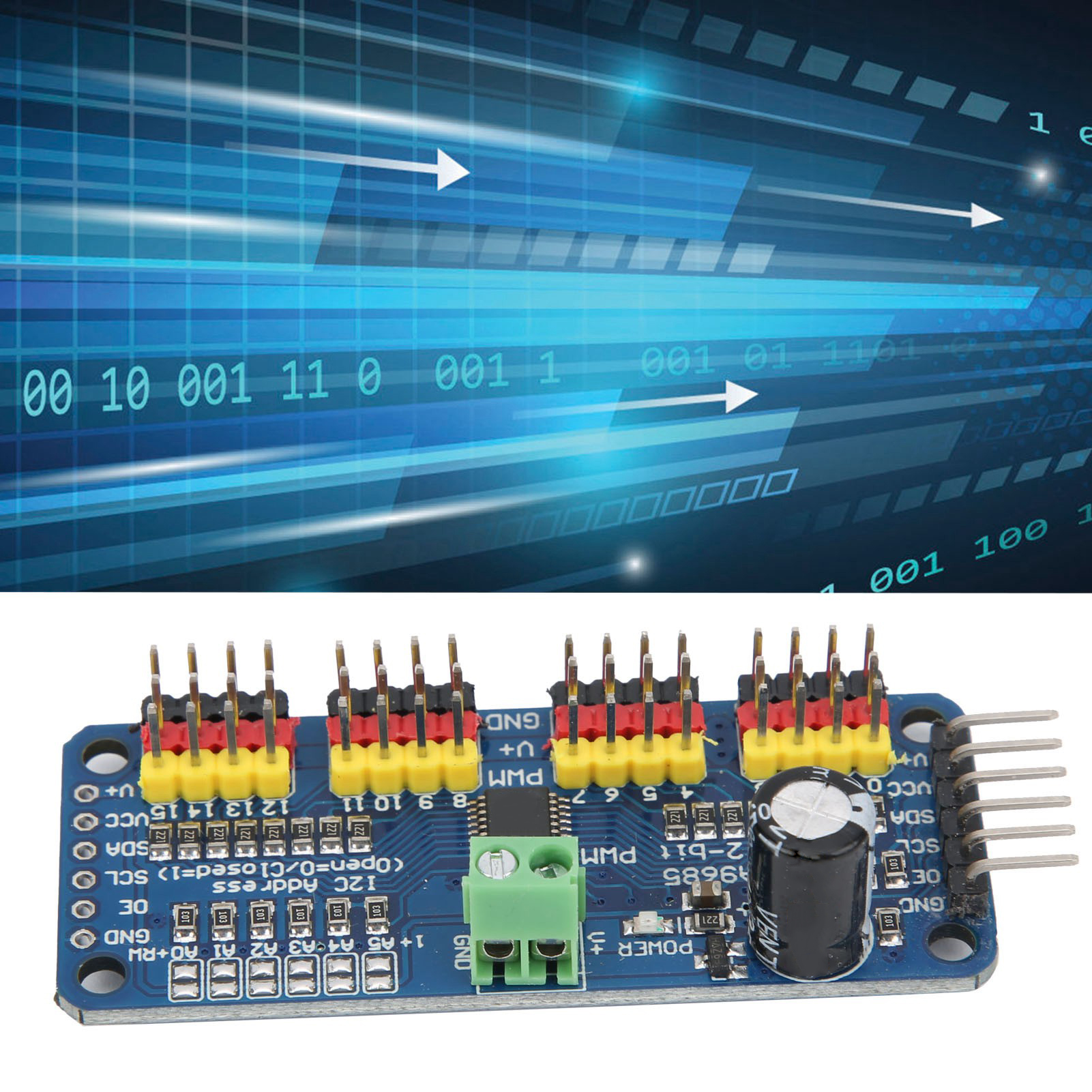

Willkommen in unserem Shop! Dieses Modul ist ein PWM-Servocontroller vom Typ PCA9685, gefertigt auf einer hochwertigen Leiterplatte. Dank vier Gruppen von 3-poligen Steckverbindern können Sie bis zu 16 Servos gleichzeitig anschließen. Der Servostecker ist etwas größer als 2,54 mm (0,1 Zoll), sodass vier Paare von 2,54-mm-Steckverbindern verwendet werden können. Für eine stabile Stromversorgung ist ein großer 10-V-Kondensator mit 1000 µF an der V+-Leitung angebracht. Die maximale externe Eingangsspannung hängt von diesem Kondensator ab. Jeder PWM-Ausgang ist mit einem 220-Ohm-Widerstand ausgestattet, um die Ausgänge zu schützen und die Ansteuerung von LEDs zu erleichtern. Das Modul ist mit einer 5-V-Versorgung kompatibel, sodass es problemlos von einem 3,3-V-Mikrocontroller angesteuert werden kann. Es kann Ausgänge bis zu 6 V verarbeiten. Sie können 16 freie PWM-Ausgänge mit nur zwei Pins steuern und sogar bis zu 62 Module in Reihe schalten, um bis zu 992 PWM-Ausgänge anzusteuern. Jeder Ausgang bietet eine 12-Bit-Auflösung, was bei Servomotoren einer Auflösung von ca. 4 µs bei einer Aktualisierungsrate von 60 Hz entspricht. Lieferumfang: 1 x PWM-Controller-Modul für Servomotoren (Modell PCA9685).
