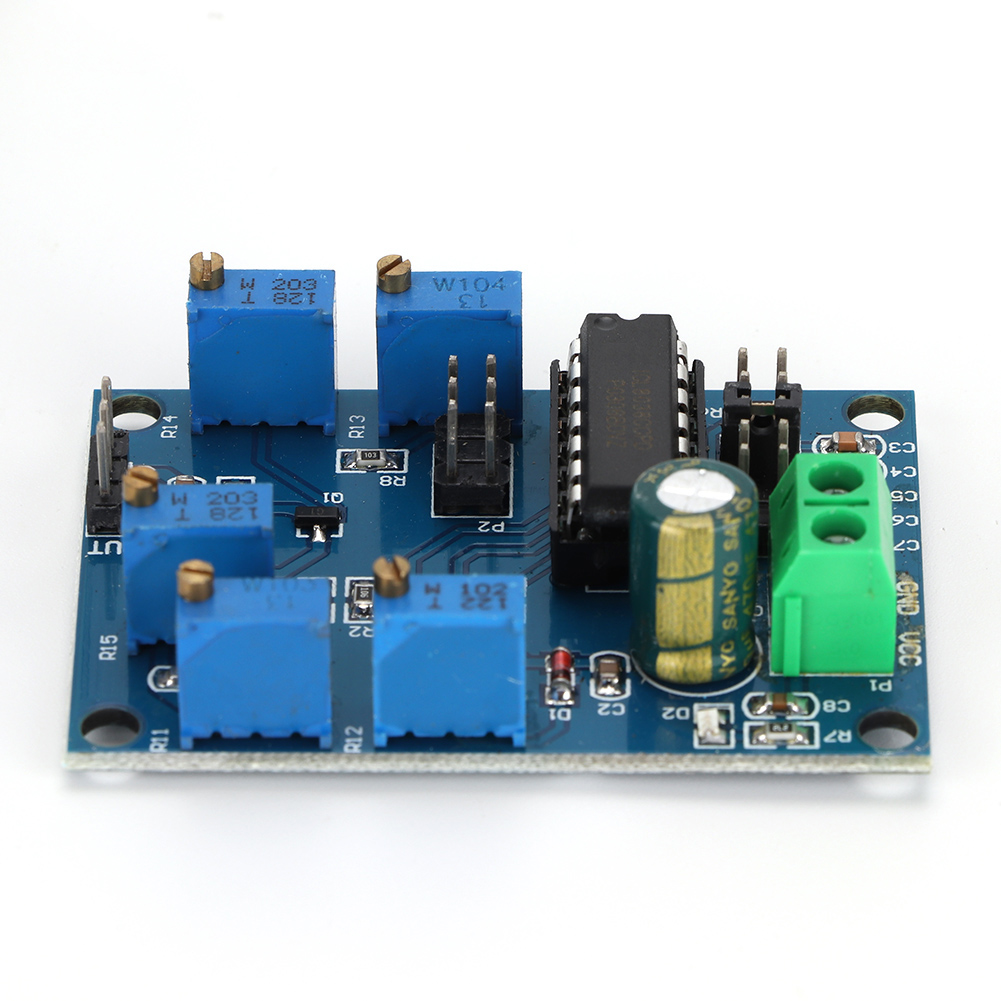

Icl8038 Signalgeneratormodul, Mittel-/niederfrequente Sinusförmige/dreieckige/rechteckige Signale

1. Der ICL8038 ist ein präziser integrierter Oszillator mit mehreren Ausgängen. Frequenz und Tastverhältnis des Ausgangssignals lassen sich über Strom oder Widerstand steuern. Dank seines Frequenzmodulationseingangs ist er vielseitig einsetzbar. 2. Die Frequenzdrift ist bei Temperaturschwankungen minimal und beträgt maximal 50 ppm/°C. Er liefert Ausgänge für Sinus-, Dreieck-, Rechteck- und andere Wellenformen. Die Verzerrung der Sinuswelle liegt unter 1 %. 3. Dieses Modul ist für einen breiten Frequenzbereich ausgelegt. Es ist in 5 Stufen einstellbar und erzeugt verzerrungsarme Impulse in Sinus-, Dreieck-, Rechteck- und anderen Wellenformen von 10 Hz bis 450 kHz. 4. Die Sinuswelle kann als Testsignal, Steuersignal, Trägersignal usw. verwendet werden. Die Rechteckwelle eignet sich als Schaltsignal, Triggersignal usw. Dreiecksignale werden hauptsächlich für Abtastsignale eingesetzt. 5. Betriebsspannung: 12–15 V Gleichstromversorgung. Ausgangssignale: Sinus, Rechteck, Dreieck. Frequenzbereich: 10 Hz – 450 kHz. Eigenschaften: 1. Der ICL8038 ist ein Präzisionsoszillator-IC mit vielfältigen Ausgangssignalformen. Frequenz und Tastverhältnis lassen sich über Strom oder Widerstand steuern. Dank des Frequenzmodulationseingangs eignet er sich zur Frequenzmodulation niederfrequenter Signale. 2. Die Temperaturdrift im Niederfrequenzbereich beträgt weniger als 50 ppm/°C. Er liefert Sinus-, Dreieck-, Rechteck- und weitere Ausgangssignale. Die Verzerrung des Sinusausgangs liegt unter 1 %. Das Dreieckausgangssignal zeichnet sich durch eine hohe Linearität von 0,1 % aus. Der Betriebsbereich ist mit 2 % bis 98 % sehr groß. Der IC ist einfach zu bedienen und benötigt nur wenige externe Bauteile. Er ist für einen breiten Frequenzbereich ausgelegt, in 5 Stufen einstellbar und erzeugt verzerrungsarme Sinus-, Dreieck-, Rechteck- und weitere Signalformen von 10 Hz bis 450 kHz. Die Sinuswelle kann als Testsignal, Steuersignal, Trägersignal usw. verwendet werden. Die Rechteckwelle eignet sich zum Schalten, Triggern usw. Dreieckwellen werden hauptsächlich zum Abtasten von Signalen eingesetzt. Betriebsspannung: 12–15 V DC. Ausgangswellenform: Sinus, Rechteck oder Dreieck. Frequenzbereich: 10 Hz bis 450 kHz. Spezifikationen: Zustand: 100 % neu. Material: ABS. Farbe: Siehe Abbildung. Betriebsspannung: 12–15 V DC. Ausgangswellenform: Sinus, Rechteck, Dreieck. Frequenzbereich: 10 Hz – 450 kHz. Verzerrung: Sinusverzerrung < 1 %. Tastverhältnis: Einstellbar von 20 % bis 98 %. Temperaturdrift: < 50 ppm/°C. Linearität der Dreieckwelle: 0,1 %. Betriebstemperatur: 0–70 °C. Lieferumfang: 1 x Signalgeneratormodul.
