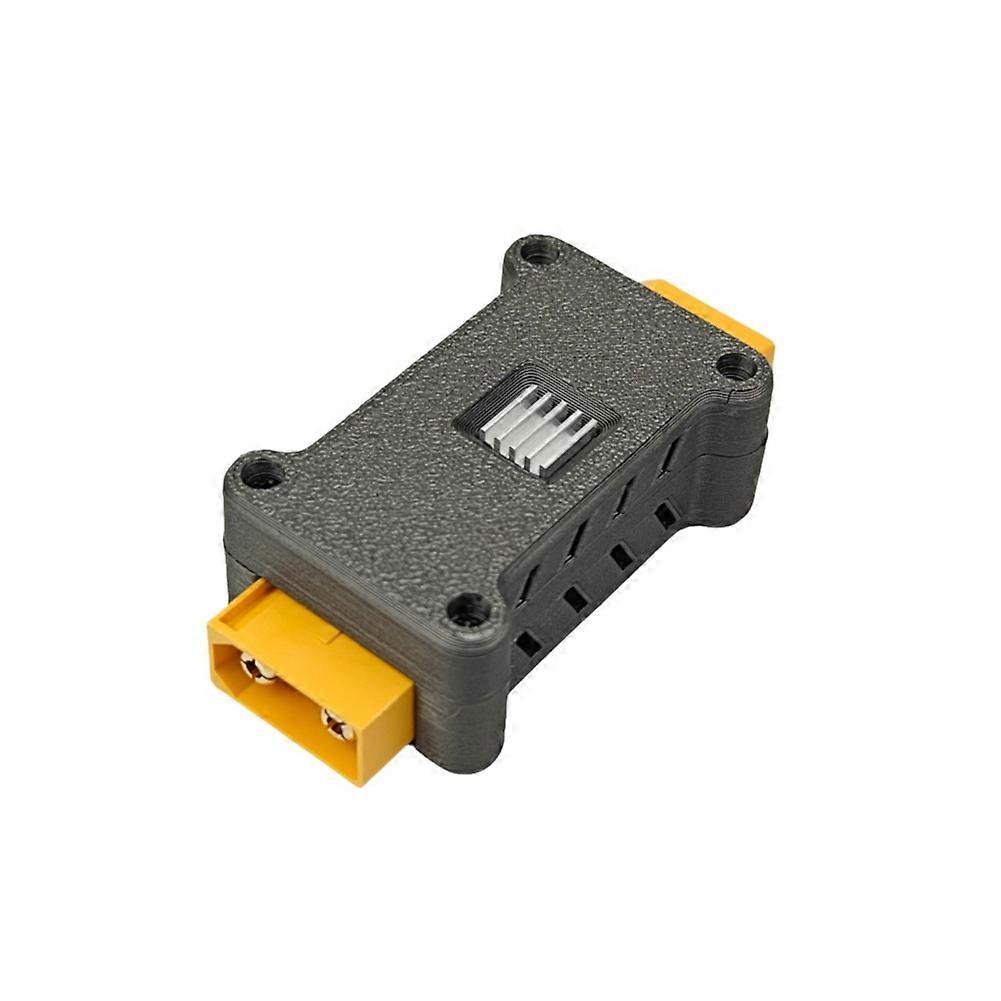

Ideales Xt90-diodenmodul Für Solarmodule, Hohe Leistungslast, Rückstromschutz, 100v 80a Netzteil

80A 100V Hochleistungs-Idealdiodenmodul mit Rückstromschutz, 5-90V Lastadapter, AWG10 Silikon-Anschlusskabel und XT90-Stecker für RC-Modelle. Dieses Modul verwendet eine MOS-Idealdiode mit hoher Kapazität (1,5 mΩ, 100 V, 300 A) zum Schutz vor Rückstrom und kann ohne Spannungsbegrenzung am Stromnetz betrieben werden. Für den Dauerbetrieb mit hohen Strömen wird ein Kühlkörper empfohlen. Die Hauptplatine besteht aus vier Lagen dickem Kupfer und Lötfenstern. Der 1,5 mΩ (100 V, 300 A) MOS-Transistor ist für hohe Ströme ausgelegt. Achtung: 100 V nicht überschreiten. Für Anwendungen mit induzierter Gegenspannung ist eine zusätzliche TVS-Diode (nicht im Lieferumfang enthalten) erforderlich. Zusammenfassend lässt sich sagen, dass in dieser Konfiguration die Batterie mit der höheren Spannung primär die Last versorgt. Bei gleicher Spannung kann die Batterie zeitweise Strom liefern. Die beiden Batterien verhalten sich jedoch wie parallel geschaltet (abgesehen von der Rückstromsperre). Dieser 300-A-Hochstrom-MOSFET zeichnet sich durch geringen Innenwiderstand und niedrige Wärmeentwicklung aus. Er reagiert sofort auf Verpolung; Ein- und Ausgang entsprechen denen einer Diode. Sobald die Ausgangsspannung die Eingangsspannung überschreitet, wird der Ausgang abgeschaltet. Die Empfindlichkeit liegt im Millivoltbereich und gewährleistet so eine extrem schnelle Reaktionszeit. Der Betriebstemperaturbereich liegt zwischen -40 °C und 125 °C. Er kann herkömmliche Hochstromdioden, Batterien und Solarmodule ersetzen und verhindert Rückstrom und Rückfluss. In Reihe mit dem Eingang eines Netzteils geschaltet, ist er die ideale Lösung für den Verpolungsschutz. Artikelbezeichnung: Diodenmodul; Spannungsbereich: 5–90 V; Schnittstelle: XT90-Stecker; Betriebstemperatur: -40 °C bis 125 °C; Gewicht: ca. 39 g Spannungsabfalldaten unter Last: (Herkömmliche Dioden können einen so niedrigen Spannungsabfall nicht erreichen.) Strom (A) Spannungsabfall (V) Strom: 80 A Spannungsabfall: 0,12 V Vorsichtsmaßnahmen: Wenn zwei Batterien parallel an eine Last angeschlossen sind, sollten keine Dioden verwendet werden.
