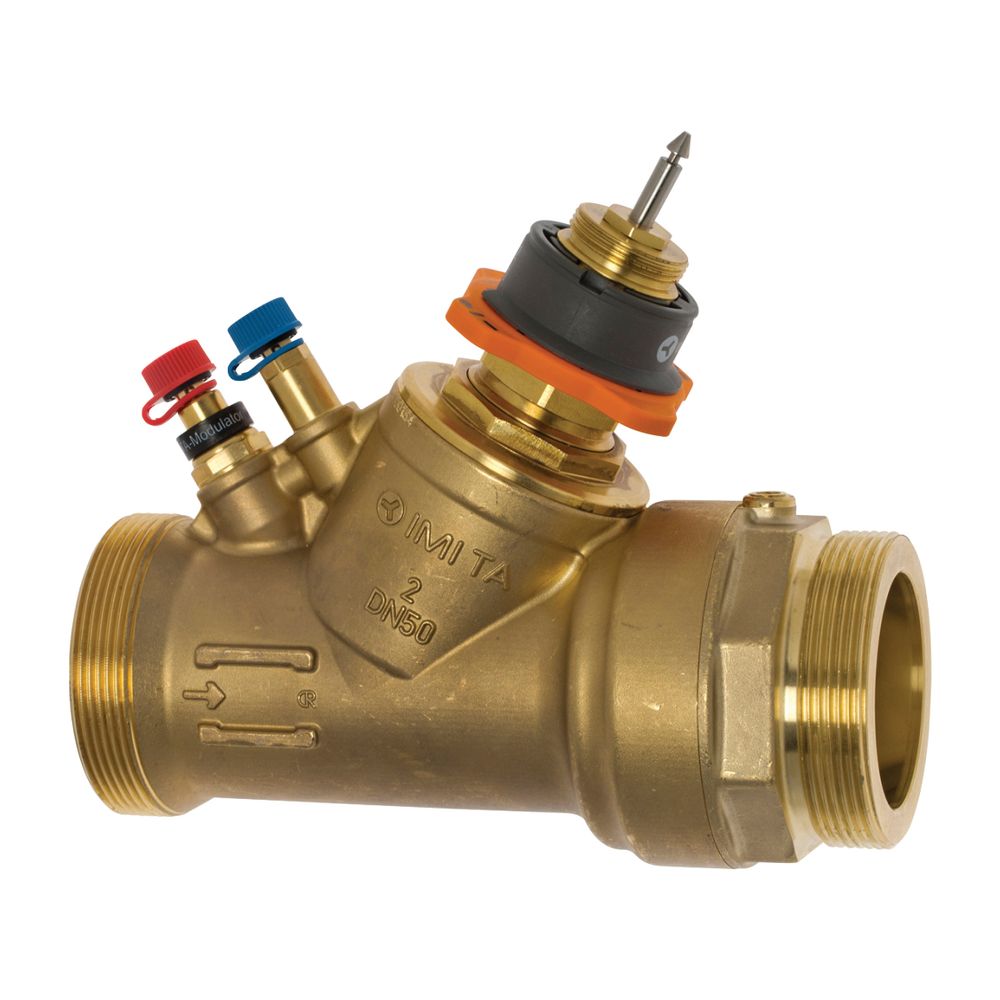

Imi Ta Regel- Und Regulierventil Ta-modulator, Druckunabhängig Dn 40, Nenndruck Pn 25 Max. 600kpa, Mit Ag G 2

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 40, Nenndruck PN 25 max. 600kPa, mit AG G 2" Das IMI TA TA-Modulator Regel- und Regulierventil ist ein druckunabhängiges Regel- und Regulierventil (PIBCV) zur stetigen Regelung. Es verfügt über einen integrierten Differenzdruckregler und ist ausgelegt für DN 40 , G 2 und PN 25 mit einem maximalen Differenzdruck von 600 kPa . Das Ventil eignet sich als Durchflussbegrenzer, kann mit stetigen Stellantrieben eingesetzt werden und unterstützt die Systemoptimierung sowie Diagnose durch die Messung von Durchfluss und verfügbarem Druck. Wie unterstützt der TA-Modulator eine druckunabhängige Regelung? Das Ventil arbeitet druckunabhängig und ist zur stetigen Regelung (PIBCV) konzipiert. Die einzigartige EQM-Charakteristik ermöglicht eine präzise Temperaturregelung. Der integrierte Differenzdruckregler sorgt für eine hohe Regelautorität und Regelstabilität und bietet zudem eine automatische Begrenzung der Durchflussmenge. Das Ventil kann sowohl mit stetigen als auch mit 3-Punkt Stellantrieben ausgerüstet werden. Welche Regel- und Stellmöglichkeiten sind vorgesehen? Der TA-Modulator kann mit stetigen Stellantrieben ausgerüstet werden, insbesondere mit TA-Slider 500 Stellantrieben mit automatischer Huberkennung. Es ist auch als Durchflussbegrenzer ohne Stellantrieb einsetzbar. Die Durchflusseinstellung und Regelung am Thermostat-Oberteil erfolgt ohne Werkzeug, stufenlos von 100% nach 0% . Einstellwert, Ventiltyp und Ventilgröße sind von oben sichtbar. Wie erfolgt die Durchflusseinstellung und die Diagnose am System? Eine Absperrfunktion mit Handrad für die Durchflusseinstellung ist integriert. Zur Messung sind 2 Messnippel vorhanden, die die Erfassung von Durchfluss, Temperatur, Druckverlust sowie des verfügbaren Differenzdrucks der Pumpe ermöglichen. Für die Messung der anstehenden Pumpenförderhöhe kann der eingebaute Differenzdruckregler per Messnippel durch einen Bypass umgangen werden. Der Zugang zu den Messnippeln und der Durchflusseinstellung befindet sich auf der Stellantrieb-Seite. Der Einbau ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten. Worin liegen die wichtigsten Eigenschaften bei Leckrate, Gehäuse und Betrieb? Die Leckrate beträgt kleiner oder gleich 0,01% des maximalen Durchflusses bei der höchsten Einstellung (Klasse IV nach EN 60534-4). Das Gehäuse besteht aus entzinkungsresistentem Ametal. Die Betriebstemperatur liegt zwischen -10 °C und +90 °C . Das Ventil ist zudem für Glykol geeignet. Technische Daten Nenndurchmesser (DN): DN 40 Anschluss / Gewinde (außen): G 2 nach ISO 228 Druckstufe (Nenndruck): PN 25 Max. Differenzdruck: 600 kPa Min. Differenzdruck: 30 kPa Max. Durchfluss: 6500 l/h Hublänge: 15 mm Mediumtemperatur (Dauerbetrieb): -10 °C bis +90 °C Werkstoff Gehäuse: Ametal Leckrate: kleiner oder gleich 0,01% des maximalen Durchflusses Klappencharakteristik: gleichprozentig Das IMI TA TA-Modulator Regel- und Regulierventil vereint druckunabhängige Regelung mit integriertem Differenzdruckregler und automatischer Begrenzung der Durchflussmenge. Ausgelegt für DN 40 , G 2 und PN 25 , mit einem maximalen Differenzdruck von 600 kPa und einem maximalen Durchfluss von 6500 l/h . Die stufenlose Durchflusseinstellung von 100% nach 0% erfolgt am Thermostat-Oberteil ohne Werkzeug; über 2 Messnippel sind Diagnosegrößen wie Durchfluss und Druckverlust erfassbar. Produktspezifikation Hersteller-Warengruppe: Ventile dynamisch Hersteller-Produktgruppe: IMI TA Hersteller-Artikelnummer: 52164441 Ausführung: Membran Bauhöhe: 157 Werkstoffgüte: Ametal-C Länge: 187 Werkstoff des Gehäuses: Ametal Mit Füll- und Entleerungshahn: nein Geeignet für Glykol: ja Max. Differenzdruck: 600 Volumenstrom: 1,000 - 6,500 Arbeitslänge: 187 Geeignet für Flüssigkeiten: nein Art der Druckkompensation: mechanisch Druckstufe Artikel: PN 25 Min. Druckunterschied: 30 Anschluss Bedienungselement: M30 x 1,5 Klappencharakteristik: gleichprozentig Voreinstellung Volumenstrom: ohne Schlagdämpfer Hublänge: 15 Mit Messnippel: ja Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1) Mediumtemperatur (Dauerbetrieb): -10 - 90 Nenndurchmesser: DN 40
