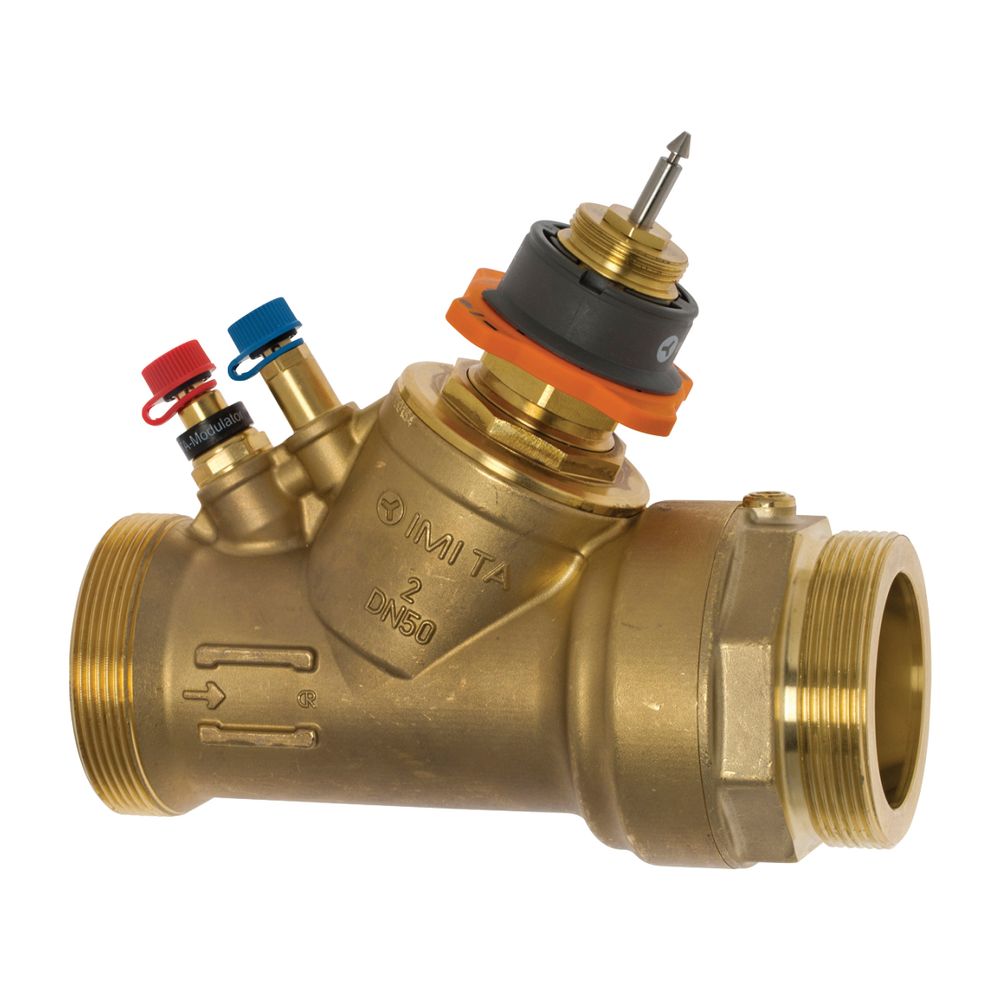

Imi Ta Regel- Und Regulierventil Ta-modulator, Druckunabhängig Dn 50, Nenndruck Pn 25 Max. 600kpa, Mit Ag G 2 1/2

IMI TA Regel- und Regulierventil TA-Modulator, druckunabhängig DN 50, Nenndruck PN 25 max. 600kPa, mit AG G 2 1/2" Der IMI TA TA-Modulator ist ein druckunabhängiges Regel- und Regulierventil mit einem Nenndurchmesser von DN 50 und einem Nenndruck von PN 25 . Ausgestattet mit einem Außengewinde G 2 1/2 nach ISO 228, ermöglicht dieses Ventil eine präzise Temperaturregelung durch seine einzigartige EQM-Charakteristik und ist ideal für den Einsatz in Heizungs-, Lüftungs- und Klimaanlagen. Wie sorgt der TA-Modulator für präzise Regelung und Stabilität? Das IMI TA TA-Modulator Ventil ist ein druckunabhängiges Regel- und Regulierventil mit einem integrierten Differenzdruckregler. Dieser Regler trägt zu einer hohen Regelautorität und Regelstabilität bei und ermöglicht eine automatische Begrenzung der Durchflussmenge. Die EQM-Charakteristik ist speziell für eine präzise Temperaturregelung konzipiert und unterstützt eine stetige Regelung. Welche Stellantriebe sind kompatibel und wie wird der Durchfluss begrenzt? Der TA-Modulator ist für den Einsatz mit stetigen TA-Slider 500 Stellantrieben mit automatischer Huberkennung vorgesehen. Er kann sowohl mit stetigen als auch mit 3-Punkt Stellantrieben ausgerüstet werden. Das Ventil eignet sich auch als Durchflussbegrenzer ohne Stellantrieb, wobei eine stufenlose Durchflusseinstellung von 100% bis 0% möglich ist. Wie erfolgt die Einstellung und welche Montageoptionen gibt es? Die Durchflusseinstellung und Regelung am Thermostat-Oberteil kann werkzeuglos vorgenommen werden. Einstellwert, Ventiltyp und Ventilgröße sind von oben sichtbar. Eine Absperrfunktion zur Durchflusseinstellung ist mit einem Handrad integriert. Der Einbau des Ventils ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten. Welche Mess- und Diagnosefunktionen bietet das Ventil? Das Ventil verfügt über zwei Messnippel, die die Erfassung von Durchfluss, Temperatur, Druckverlust und dem verfügbaren Differenzdruck von der Pumpe ermöglichen. Zur Messung der anstehenden Pumpenförderhöhe kann der eingebaute Differenzdruckregler über einen Bypass mittels Messnippel umgangen werden, was eine Systemoptimierung und Diagnose unterstützt. Aus welchem Material besteht das Ventil und welche Leckrate weist es auf? Das Gehäuse des TA-Modulators besteht aus entzinkungsresistentem Ametal , was eine hohe Langlebigkeit und Korrosionsbeständigkeit ermöglicht. Die Leckrate des Ventils liegt bei kleiner oder gleich 0,01% des maximalen Durchflusses bei der höchsten Einstellung, entsprechend Klasse IV nach EN 60534-4. Das Ventil ist zudem für Glykol geeignet. Technische Daten Nenndurchmesser: DN 50 Anschlüsse: Außengewinde G 2 1/2 nach ISO 228 (BSPP) Nenndruck: PN 25 Max. Differenzdruck: 600 kPa Min. Differenzdruck: 30 kPa Max. Durchfluss: 11200 l/h Betriebstemperatur: -10 °C bis +90 °C Hublänge: 15 mm Werkstoff Gehäuse: Ametal Klappencharakteristik: gleichprozentig Das IMI TA TA-Modulator Regel- und Regulierventil bietet eine zuverlässige und präzise Lösung für die dynamische Volumenstromregelung. Mit seinem integrierten Differenzdruckregler und der EQM-Charakteristik sorgt es für hohe Regelstabilität und Energieeffizienz in komplexen Heizungs-, Lüftungs- und Klimasystemen. Die einfache, werkzeuglose Einstellung und die robuste Bauweise aus Ametal für einen Nenndurchmesser von DN 50 und PN 25 unterstreichen die Leistungsfähigkeit dieses Ventils. Lieferumfang 1x IMI TA Regel- und Regulierventil TA-Modulator 2x Messnippel Produktspezifikation Hersteller-Warengruppe: Ventile dynamisch Hersteller-Produktgruppe: IMI TA Hersteller-Artikelnummer: 52164451 Ausführung: Membran Bauhöhe: 170 Werkstoffgüte: Ametal-C Länge: 196 Werkstoff des Gehäuses: Ametal Mit Füll- und Entleerungshahn: nein Geeignet für Glykol: ja Max. Differenzdruck: 600 Volumenstrom: 2,150 - 11,200 Arbeitslänge: 196 Geeignet für Flüssigkeiten: nein Art der Druckkompensation: mechanisch Druckstufe Artikel: PN 25 Min. Druckunterschied: 30 Anschluss Bedienungselement: M30 x 1,5 Klappencharakteristik: gleichprozentig Voreinstellung Volumenstrom: ohne Schlagdämpfer Hublänge: 15 Mit Messnippel: ja Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1) Mediumtemperatur (Dauerbetrieb): -10 - 90 Nenndurchmesser: DN 50
