Impulse Innovation Anhängerstecker, 13-polig, 12V, 16A, mit Einfach- & Doppelausgang KFZ-Adapter

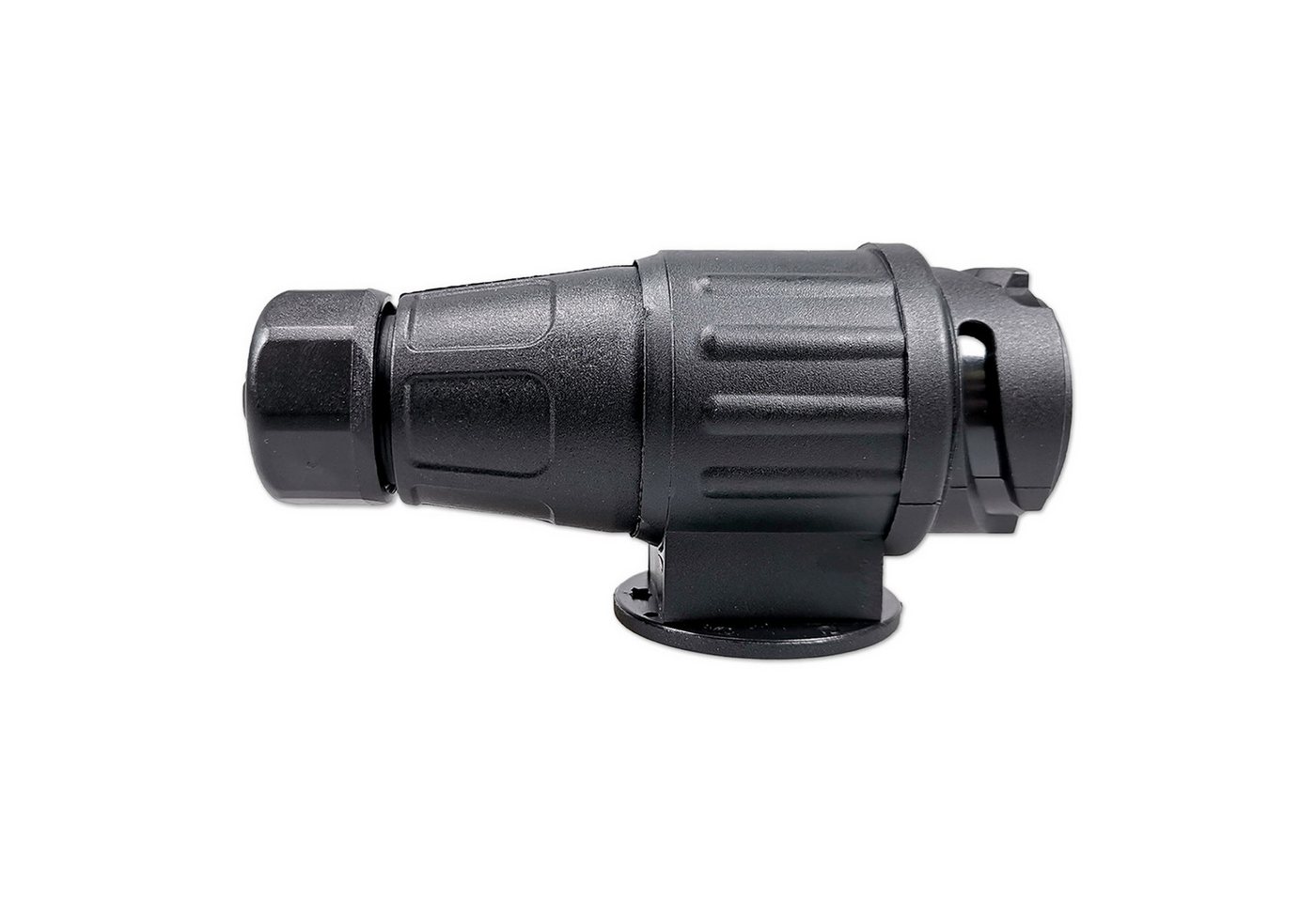

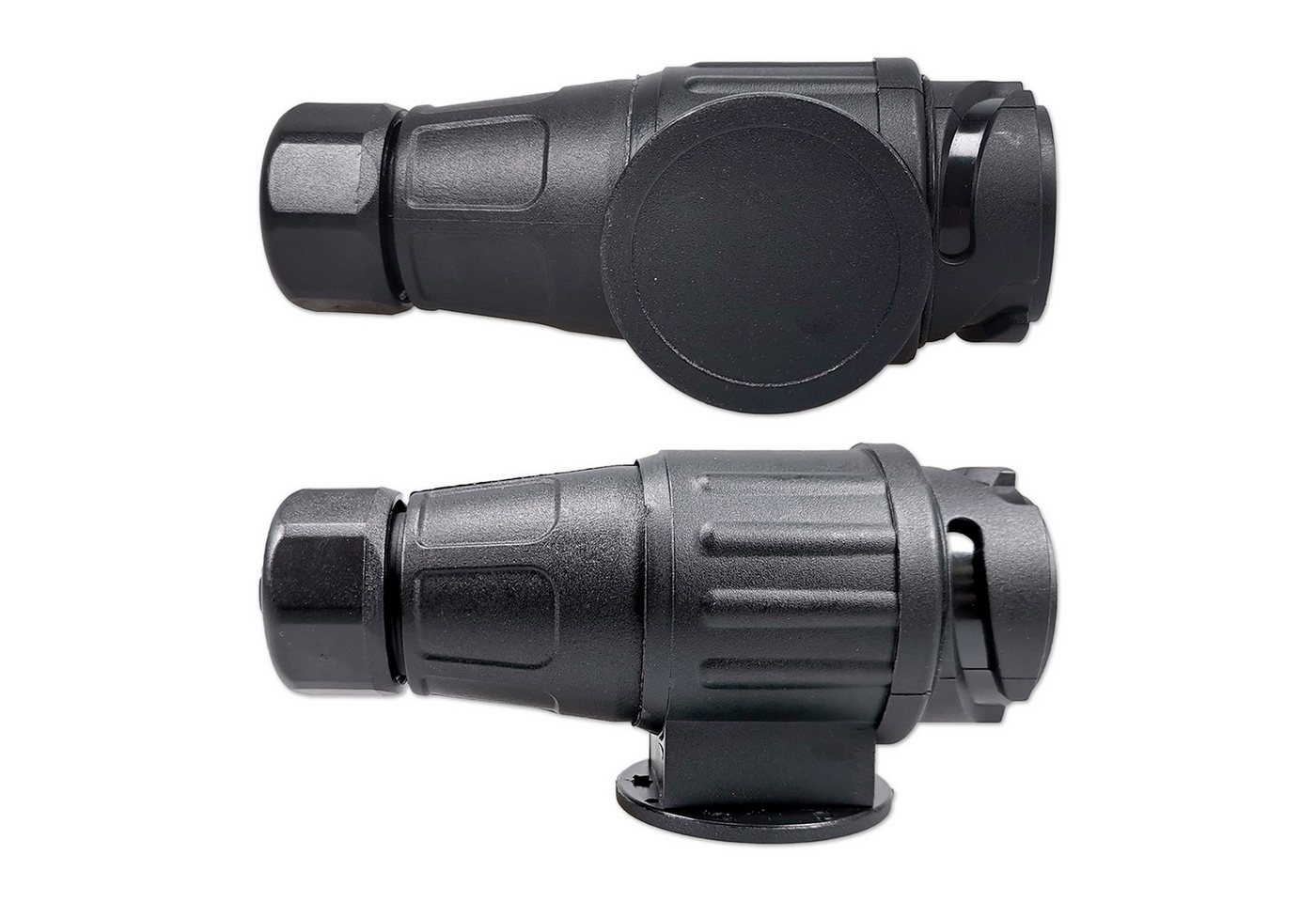

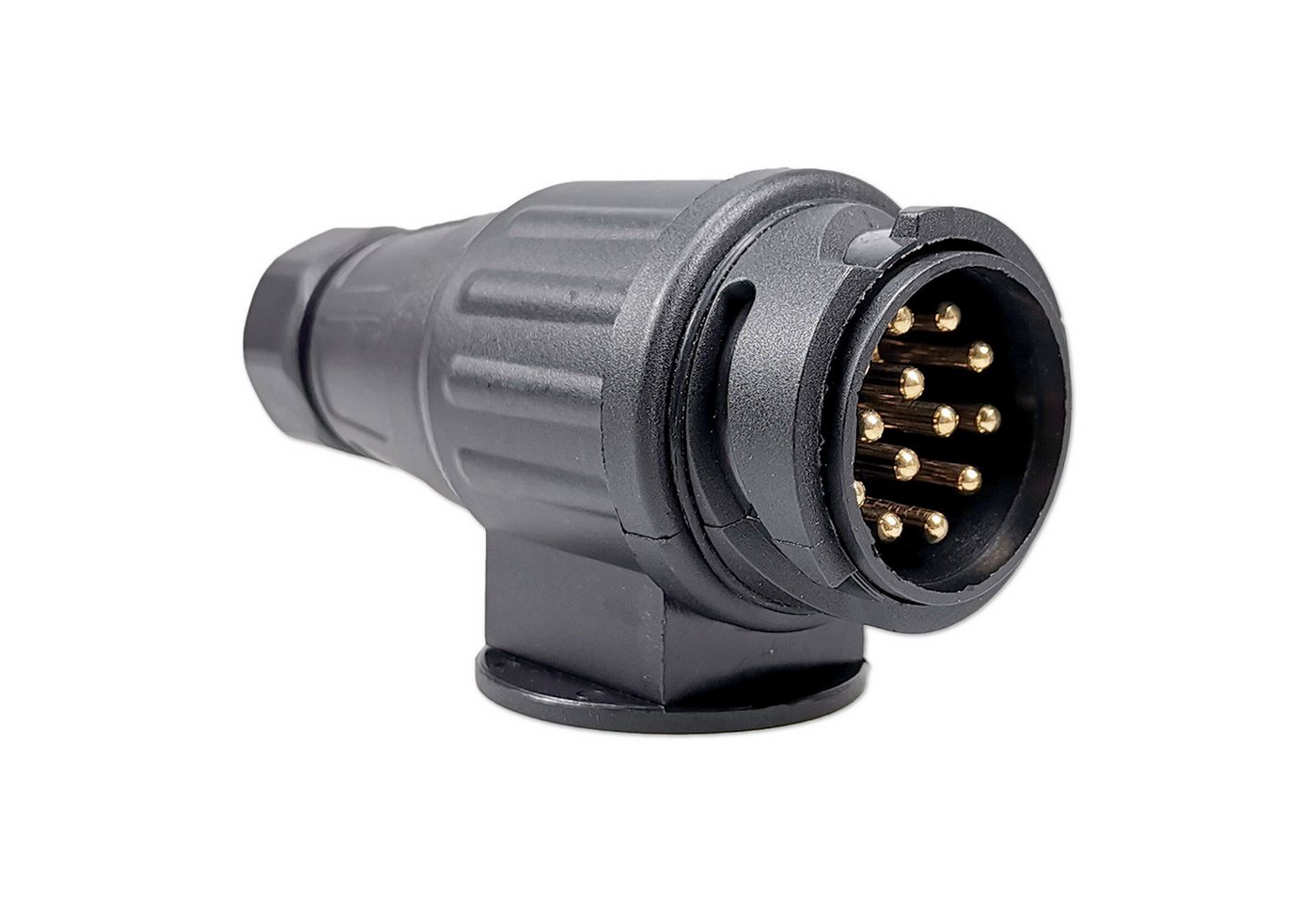

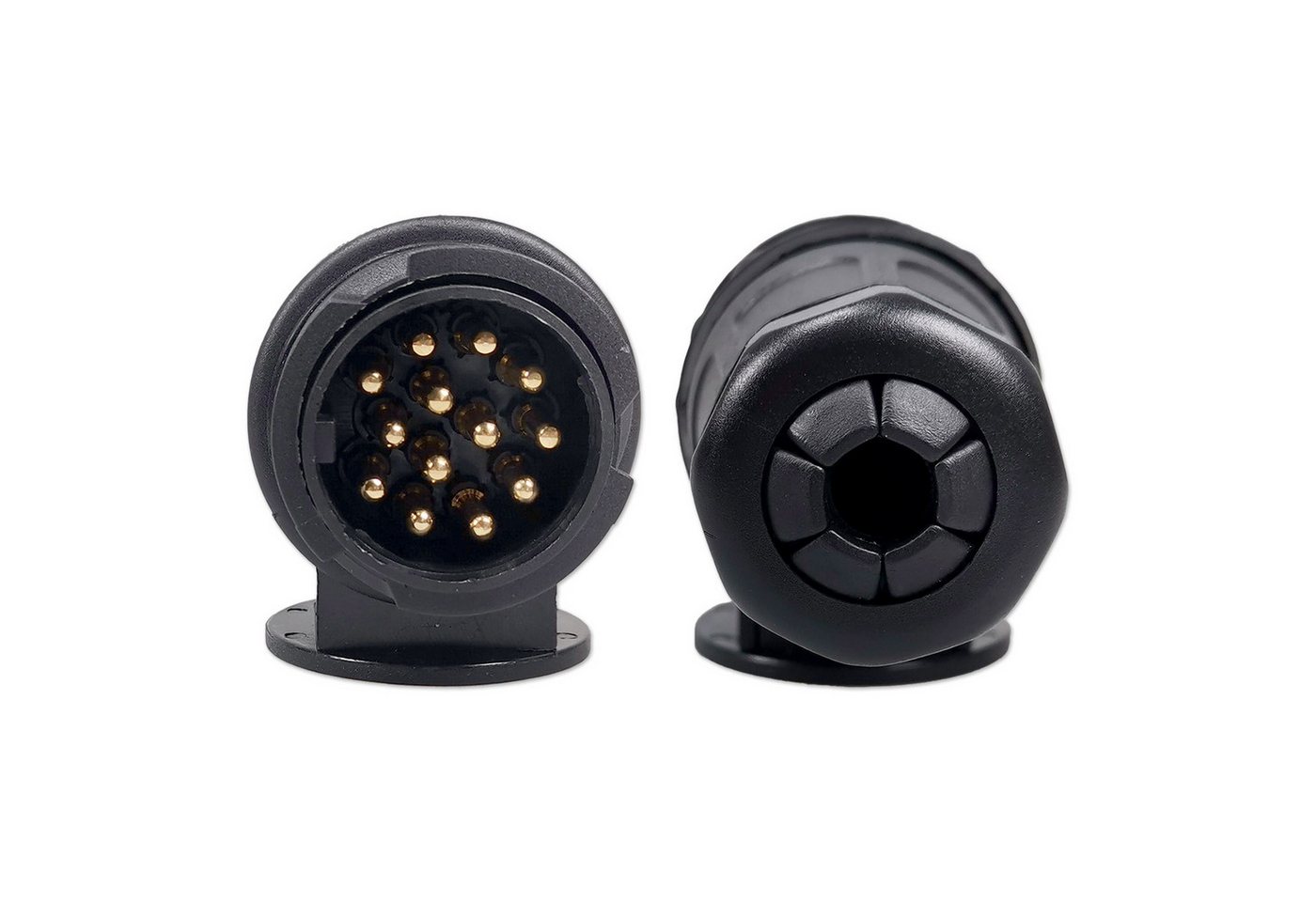

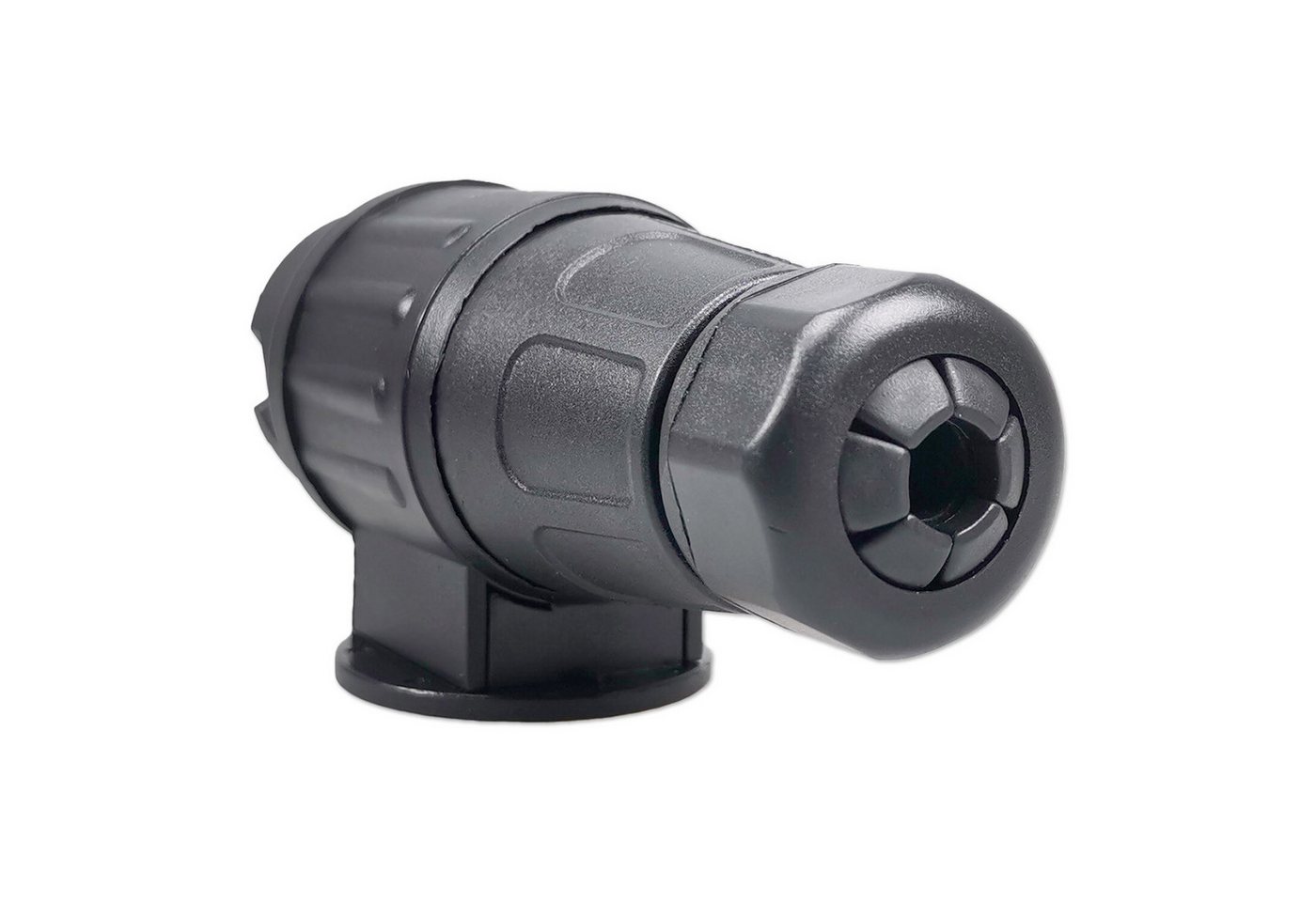

Anhängerstecker 13-polig 12V 16A - Langversion - Einfach- und Doppelausgang - ISO 11446 Dieser 13-polige Anhängerstecker in Langversion ist für 12V-Anhänger- und Fahrzeugbordnetze nach ISO 11446 ausgelegt. Er wird kabelseitig am Anhänger, Wohnwagen, Trailer oder Kabelsatz montiert und passt zu gängigen 13-poligen Anhängersteckdosen mit Bajonettverschluss. Die Langversion bietet mehr Platz für die Leitungsführung als viele kurze Standardstecker. Im Lieferumfang sind zwei Kabeltüllen enthalten: eine Tülle für einen Einzelausgang mit einem Hauptkabel und eine Tülle für einen Doppelausgang mit zwei getrennten Leitungswegen. Dadurch eignet sich der Stecker besonders für Kabelsätze, bei denen Lichtfunktionen und Zusatzleitungen getrennt geführt werden sollen. Technische Daten: Marke: Impulse InnovationBezeichnung: TP-13-02Artikel: Anhängerstecker / 13-poliger Stecker / ISO-Stecker / Anhängersteckverbinder / Kabeltüllenstecker / LangversionAusführung: 13-poliger Anhängerstecker in LangversionNennspannung: 12 V DCNennstrom: 16 AAnzahl Kontakte: 13Norm / Belegung: DIN 72570 / ISO 11446Anschlussart: SchraubklemmenSteckertyp: BajonettverschlussKontaktmaterial: Messing (CuZn)Kontaktbeschichtung: vernickelt (Ni)Gehäusematerial: Polyamid (PA)Farbe: SchwarzKabelausgang: wahlweise Einzelausgang oder Doppelausgang über mitgelieferte KabeltüllenAbmessungen (LxBxH): ca. 121 × 50 × 58 mm Eigenschaften: 13-poliger Anhängerstecker: Für moderne Anhänger, Wohnwagen, Trailer und Fahrzeuge mit 13-poligem Anschluss nach ISO 11446.Langversion: Bietet mehr Raum für Leitungsführung und Anschlussarbeiten als besonders kurze Steckerbauformen.Einfach- oder Doppelausgang: Zwei Kabeltüllen ermöglichen wahlweise ein Hauptkabel oder zwei getrennte Kabelstränge.Für 12V-Anhängerelektrik: Geeignet für Lichtfunktionen, Rückfahrlicht, Dauerplus und geschaltete 12V-Leitung, sofern der Kabelsatz entsprechend belegt ist.Schraubklemmen innen: Die einzelnen Leitungen können direkt angeschlossen und fest verschraubt werden.Vernickelte Messingkontakte: Für zuverlässige elektrische Kontaktierung und besseren Schutz gegen Kontaktkorrosion.Robustes Polyamid-Gehäuse: Kunststoffgehäuse für den Einsatz im Fahrzeug-, Anhänger- und Caravanbereich.Bajonettverschluss: Sorgt für festen Sitz in passenden 13-poligen Anhängersteckdosen. Anwendungsbereiche: Wohnwagen und Caravan: Für 13-polige Anschlussleitungen mit Lichtfunktionen, Rückfahrlicht und möglicher Zusatzversorgung.Anhänger und Trailer: Kabelseitiger Stecker für moderne Anhänger mit 13-poligem Anschluss.Bootstrailer und Pferdeanhänger: Für robuste Steckverbindungen im regelmäßigen Anhängerbetrieb.Landwirtschaftliche Anhänger: Geeignet für 12V-Anhängerelektrik mit mehreren Leitungswegen.Werkstatt und Fahrzeugbau: Für Reparatur, Nachrüstung, Austausch und individuelle Kabelsätze.DIY und Eigenbau: Für Umbau- und Reparaturprojekte an Anhängerleitungen und 13-poligen Stecksystemen. Beschreibung: Der Anhängerstecker 13-polig TP-13-02 ist ein kabelseitiger Stecker für 12V-Anhängeranschlüsse nach ISO 11446. Er wird am Anhängerkabel oder Kabelsatz montiert und verbindet den Anhänger mit einer passenden 13-poligen Steckdose am Zugfahrzeug. Der wichtigste Vorteil dieser Ausführung ist die Langversion mit zwei Kabeltüllen. Die Tülle mit großem Durchgang eignet sich für ein einzelnes Hauptkabel. Die Tülle mit zwei Durchgängen ermöglicht eine getrennte Leitungsführung, zum Beispiel wenn Lichtfunktionen und Zusatzleitungen separat geführt werden oder wenn ein vorhandener Kabelsatz aus zwei Strängen besteht. Das Gehäuse besteht aus Polyamid und ist für übliche Anwendungen im Fahrzeug- und Anhängerbereich ausgelegt. Die Kontakte bestehen aus Messing und sind vernickelt. Die Leitungen werden über Schraubklemmen angeschlossen, wodurch der Stecker ohne Crimpkontakte montiert werden kann. Über die 13-polige Belegung können neben den klassischen Lichtfunktionen auch Rückfahrlicht, Dauerplus und geschaltetes Plus genutzt werden. Diese Zusatzfunktionen stehen nur zur Verfügung, wenn sie im Anhängerkabel und am Zugfahrzeug korrekt verdrahtet und abgesichert sind. Kontaktbelegung nach ISO 11446: PinKlemmeFunktionÜbliche Kabelfarbe1LBlinker linksGelb254gNebelschlussleuchteBlau331Masse für Kontakte 1 bis 8Weiß4RBlinker rechtsGrün558RSchlusslicht / Begrenzungslicht rechtsBraun654BremslichtRot758LSchlusslicht / Begrenzungslicht linksSchwarz8-RückfahrlichtRosa / Pink930Dauerplus 12 VOrange1015Geschaltetes Plus 12 V / LadeleitungGrau1131Masse für Kontakt 10Weiß / Schwarz oder abweichend je nach Kabelsatz12-Anhängererkennung / Reserve / Sonderfunktion, je nach Fahrzeug und Kabelsatznicht einheitlich, ggf. nicht belegt1331Masse für Kontakt 9Weiß / Rot oder abweichend je nach Kabelsatz Hinweis: Kabelfarben und Belegung können je nach Fahrzeug, Anhänger, Kabelsatz, Hersteller oder Nachrüstung abweichen. Vor dem Anschluss immer die tatsächliche Belegung am Kabelsatz prüfen. Beim Stecker außerdem die Ansicht der Kontaktseite bzw. Anschlussseite
