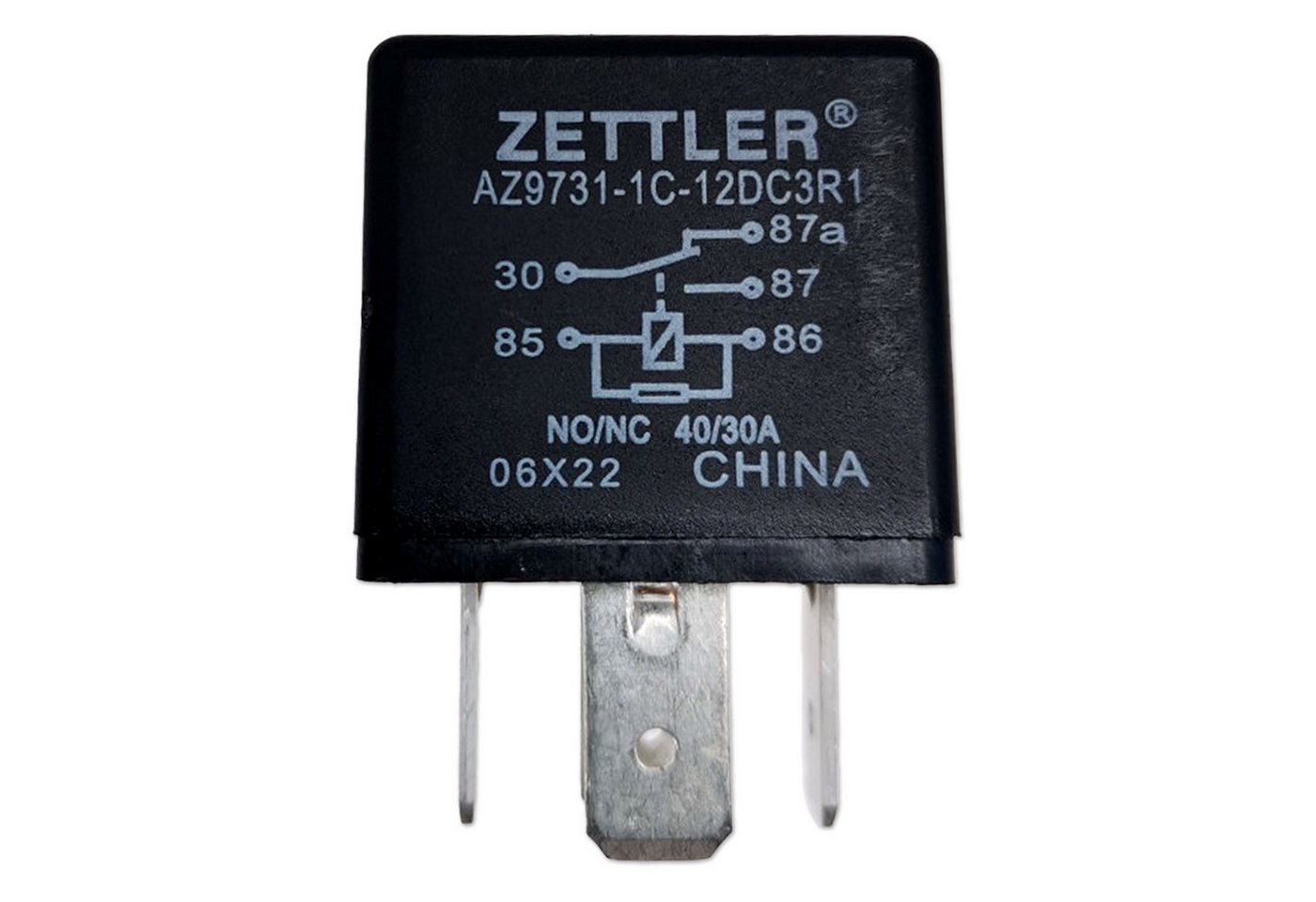

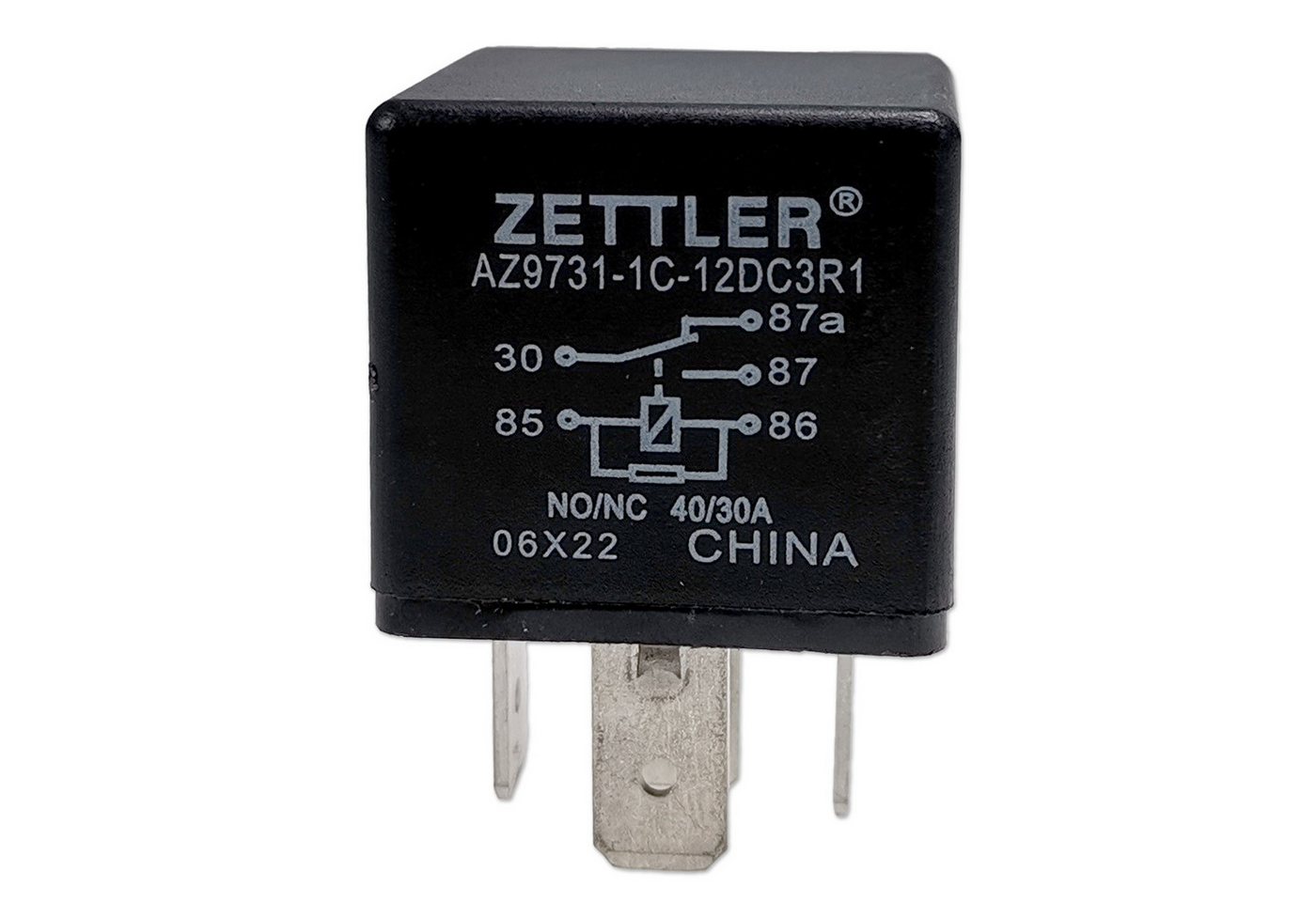

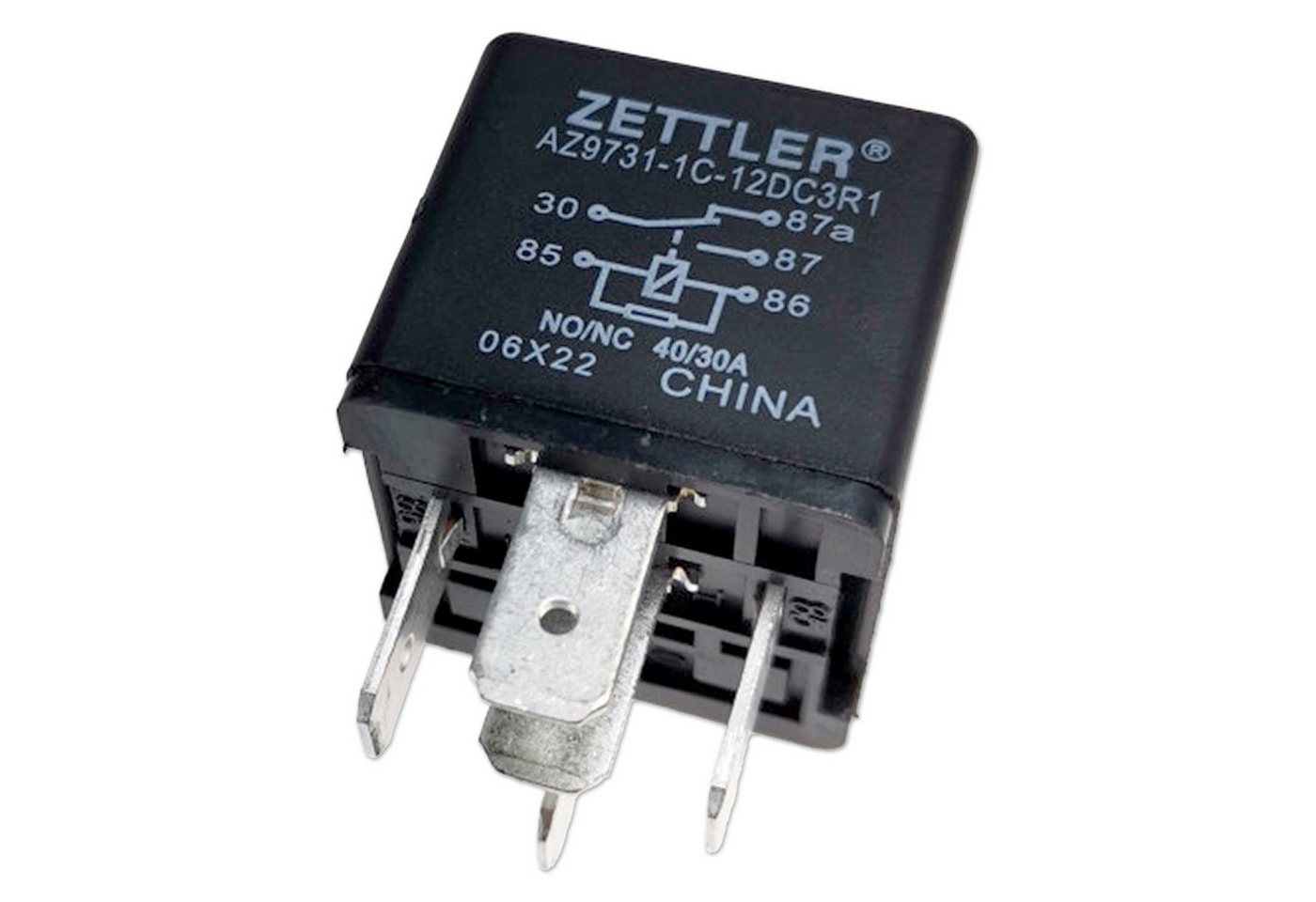

Impulse Innovation Kfz-Relais Relais Mini, 5-polig, Wechsler (CO), 12V, 40/30A, mit Widerstand, (1-St)

Relais | Mini Relais | 5-polig | Wechsler (CO) | 12V | 40/30A | mit Widerstand Typ: Relais, Wechsler-Relais, Schaltrelais, Leistungsschalter, Umschaltrelais, CO-Relay, Steuerungsrelais, Lastrelais, Automobilrelais, KFZ-Relais, Hochstromrelais, Miniatur-Relais, Umschaltkontakt-RelaisRelais-Typ: Wechsler (CO)Relaisserie: AZ9731-1C-12DC3R1Relaisform: MiniKontaktkonfiguration: SPDT (Single Pole Double Throw)Nennspannung: 12 VNennstrom: 40/30 ASchaltspannung: max. 28 V DCKontaktbelastbarkeit: 30 A / 14 V DCAnsprechzeit: 7 msFreigabezeit: 5 msBetriebstemperatur: -40 °C bis &#43,125 °CAbmessungen (LxBxH): ca. 26,5 × 26,5 × 24,5 mmAnschlussart: 5 × Flachstecker 6,3 mmGehäusematerial: Polyamid (PA66)Kontaktmaterial: Kupfer (Cu)Kontaktbeschichtung: Silber-Zinn-Oxid (AgSnO2) Eigenschaften: Kompaktes Mini-Relais mit 5-poliger Anschlusskonfiguration – platzsparend und universell einsetzbar in KFZ, Industrie und Elektronik.Wechsler-Funktion (SPDT) für flexible Schaltanwendungen in Fahrzeugtechnik, Steuerungen und Automatisierung.Hohe Schaltleistung: Belastbar mit 40A / 30A bei 12V – ideal für Lastschaltungen in Autos, LKW, Maschinen und Steueranlagen.Schnelle Schaltzeiten: Ansprechzeit 7ms, Freigabezeit 5ms – optimal für dynamische Steuer- und Regelprozesse.Robust und langlebig dank Polyamid-Gehäuse (PA66) und Silber-Zinn-Oxid-Kontakten – geeignet für harte Einsatzbedingungen.Großer Temperaturbereich: -40 °C bis &#43,125 °C – für Motorraum, Außeneinsatz und Industrieumgebungen.Universelle Montage über 5x 6,3mm-Flachstecker – kompatibel mit Standard-Stecksystemen.Integrierter Widerstand reduziert Spannungsspitzen – Schutz für Steuergeräte und Elektronik. Anwendungsbereiche: KFZ-Elektrik: Zuverlässige Schaltungen in PKW, LKW, Motorrädern, Wohnmobilen und Anhängern.Nutzfahrzeuge &amp, Landmaschinen: Robuste Steuerungslösungen für Traktoren, Baumaschinen und Agrartechnik.Industrie: Einsatz in Schaltanlagen, Maschinenbau, Schaltschrankbau und industriellen Steuerungen.Automatisierungstechnik: Ideal für Regelkreise, Prozesssteuerung und dynamische Schaltvorgänge.Elektronik &amp, Steuerungen: Universell nutzbar in Schaltungen, Modulen und Steuergeräten. Beschreibung: Dieses universelle Mini-Relais 12V 40/30A mit Wechsler-Funktion (SPDT) ist die ideale Lösung für KFZ-Elektrik, PKW, LKW, Wohnmobile, Motorräder, Nutzfahrzeuge, Landmaschinen, Traktoren, Baumaschinen sowie industrielle Steuer- und Schaltanlagen. Es eignet sich ebenso für Automatisierungstechnik, Maschinenbau, Schaltschrankbau und elektronische Steuerungen, wo eine zuverlässige und kompakte Schaltlösung benötigt wird. Mit seiner kompakten Bauform (26,5 × 26,5 × 24,5 mm) bietet das Relais eine platzsparende Integration und kombiniert dabei hohe Schaltleistung (bis 30A / 14V DC) mit schnellen Reaktionszeiten (7ms Ansprechzeit, 5ms Freigabezeit). Durch das robuste Polyamid-Gehäuse und Silber-Zinn-Oxid-Kontakte ist es für extreme Einsatzbedingungen von -40 °C bis &#43,125 °C ausgelegt. Das 12V-Relais mit integriertem Widerstand reduziert Spannungsspitzen und schützt damit Steuergeräte, elektronische Module und Bordnetzsysteme. Dank der 5x 6,3mm-Flachstecker lässt es sich universell in Fahrzeugtechnik, Industrieelektronik und Automatisierungssystemen installieren. Damit ist es eine zuverlässige, langlebige und vielseitige Schaltkomponente für professionelle Anwender und anspruchsvolle Einsatzgebiete. Kontaktbelegung: Pin 30: Eingangsspannung (geschalteter Plus)Pin 85: Masseanschluss der Spule (-)Pin 86: Steuerstromanschluss der Spule (&#43,)Pin 87: Ausgangsspannung (Schaltkontakt, geschlossen nach Aktivierung)Pin 87a: Ausgangsspannung (Ruhezustand, unterbrochen nach Aktivierung) Verwendungshinweise: Das Relais sollte entsprechend den technischen Anforderungen des Fahrzeugs oder Systems ausgewählt werden.Bei der Installation sind geeignete Steckverbinder und Kabelquerschnitte zu verwenden.Nur für den Einsatz in 12V-Systemen geeignet.Verpolung vermeiden, um Schäden an der Elektronik zu verhindern.Installation durch eine Fachkraft empfohlen. Sicherheits- &amp, Warnhinweise: Das Relais nur in dafür vorgesehenen Schaltkreisen verwenden.Vor der Installation die Fahrzeugbatterie abklemmen.Unsachgemäßer Gebrauch kann zu Überhitzung oder Kurzschluss führen.Nicht in explosionsgefährdeten Bereichen verwenden.Von Kindern fernhalten. Lieferumfang: 1x Mini Relais | 5-polig | Wechsler (CO) | 12V | 40/30A | mit Widerstand
