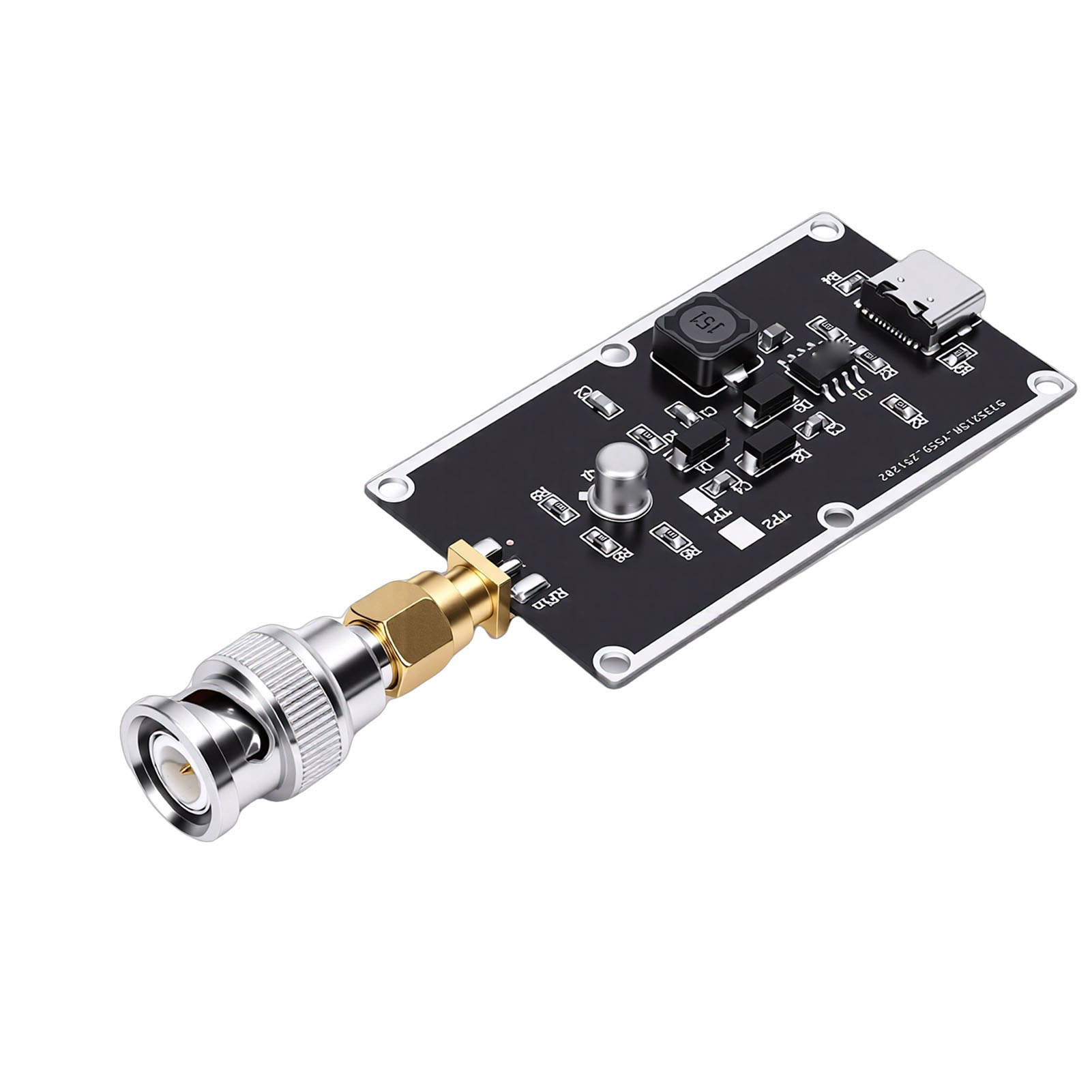

Impulsgenerator Mit 350 Ps Anstiegszeit, Schmales Impulssignal Mit Steilen Flanken Für Bandbreitenmessungen Mit Oszilloskopen Und Tdr-kabellängenmessungen

1. Anwendungsszenario: Wenn Sie einen Breitband-Impulsgenerator mit ultraschnellen Gaußschen Anstiegsflanken (ca. 350 ps) benötigen, ist dieses Modell ideal. Es ermöglicht die Messung der Bandbreite schnellster Laborinstrumente, die Charakterisierung von Mikrowellenkomponenten, dient als Basis für Frequenzkammgeneratoren oder kann in TDR-Messsysteme (Time-Domain Reflectometry) integriert werden. 2. Ultraschnelle Anstiegsflanken: Die Impulsperiode des Generators beträgt ca. 82 kHz, mit ultraschnellen Anstiegsflanken von ca. 350 ps (10-90%-Methode). 3. Funktionsprinzip: Dank seiner schnellen Anstiegsflanken erzeugt dieser Impulsgenerator signifikante Frequenzkomponenten und ermöglicht so die Prüfung und Charakterisierung von Geräten im Mikrowellenfrequenzbereich. 4. Unabhängiger Triggerausgang, hohe Amplitude: Dieser Impulsgenerator ist dank seines unabhängigen Triggerausgangs und des extrem geringen Jitters im Vergleich zum Ausgangssignal auch mit Oszilloskopen mit sehr hoher Abtastrate sehr komfortabel. Selbst bei Verwendung mit Splittern und Injektoren liefert die hohe Ausgangsamplitude (typischer Wert von 1 Vpp) ausreichend Leistung. Eine Anstiegsflanke von maximal 350 ps mit Gaußscher Wellenform dient als klares Referenzsignal für Bandbreiten-, Zeit- und Ultrabreitbandmessungen. 5. Funktionen und Anwendungen: Dieser Impulsgenerator eignet sich für Anwendungen wie Bandbreitenmessungen mit Oszilloskopen, Kabellängenmessungen mit TDR-Geräten und HF-Impulsstörungsmessungen. Die Impulsbreite kann durch Verlängerung des Testkabels erhöht werden. Spezifikationen: Produkttyp: Anstiegszeit-Impulsgenerator; Material: Leiterplatte; Anstiegszeit: ca. 350 ps; Impulsfrequenz: ca. 82 kHz; Spitzenimpedanz: 50 Ω (variiert je nach Oszilloskop-Bandbreite); Stromversorgung: USB-C-Anschluss; Ausgangsschnittstelle: SMA; Abmessungen: ca. 4 x 2,5 cm. Lieferumfang: 1 x Anstiegszeit-Impulsgenerator
