Induktionszündspule, Zvs 5-12v 120w Heizplatine, Flyback-pilot Für Heizung

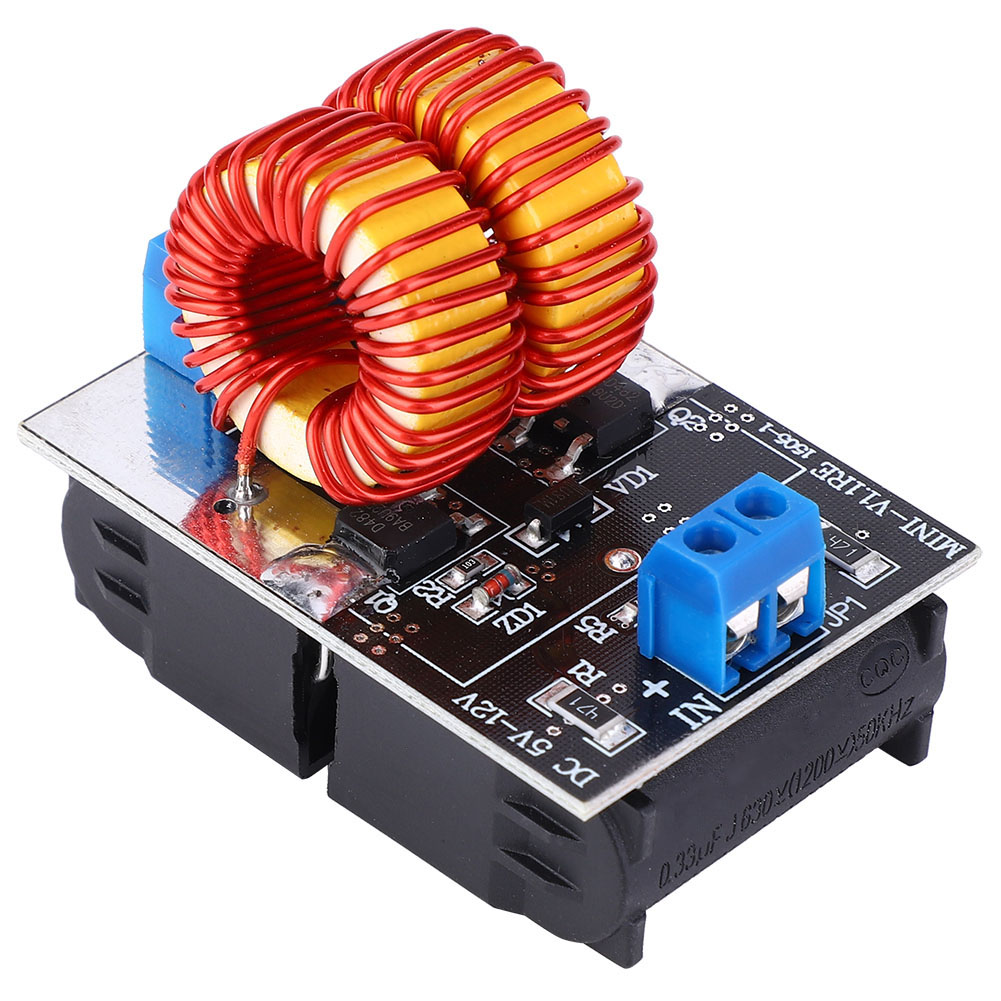

Willkommen in unserem Shop! Dieses ZVS Mini-Induktionsheizmodul ohne Abgriff ist eine fertige Platine und wird ohne Heizspule, Transformator oder Lüfter geliefert. Das Produkt umfasst 1 Modul und 1 Spule (siehe Abbildung). Technische Daten: - Produkttyp: Induktionsheizplatine - Eingangsspannung: DC 5 V bis 12 V (Dieser Bereich bezieht sich auf die Betriebsspannung, nicht auf die Leerlaufspannung; Spannungen über 12 V oder unter 5 V können zu unzuverlässigem Betrieb führen.) - Maximale Leistung: 120 W (bei Induktionsheizung mit 12 V). Mit einem 12-V-Transformator und einer 5+5-Windungs-Primärwicklung beträgt die Leistung ca. 30 W. Wichtige Hinweise zur Bedienung: - Stellen Sie sicher, dass alle Komponenten ordnungsgemäß verlötet sind und die Plus- und Minuspole des Netzkabels nicht vertauscht sind. - Schließen Sie die Last (Heizspule oder Transformator) immer an, bevor Sie das Gerät in Betrieb nehmen. Betreiben Sie die Platine niemals ohne Last, da sie sonst leicht beschädigt werden kann. – Bei induktiver Erwärmung wird empfohlen, die Stromzufuhr nach 5 Minuten Betrieb zu unterbrechen, um die Abkühlung zu ermöglichen. Aufgrund des relativ hohen Stroms bei der Induktion wird die vom Erwärmungsobjekt erzeugte Wärme auf die Spule übertragen. Diese kann die Kunststoffteile der Anschlussklemmen zum Schmelzen bringen, falls die Spule darüber angeschlossen ist. Daher ist es ratsam, die Heizspule bei induktiver Erwärmung direkt auf die Leiterplatte zu löten. Bitte beachten Sie diesen Hinweis, um Beschädigungen zu vermeiden. Dieses Modul ist für einen spezifischen Anwendungszweck konzipiert und erfordert sorgfältige Handhabung. Prüfen Sie vor der Verwendung die Spezifikationen.
