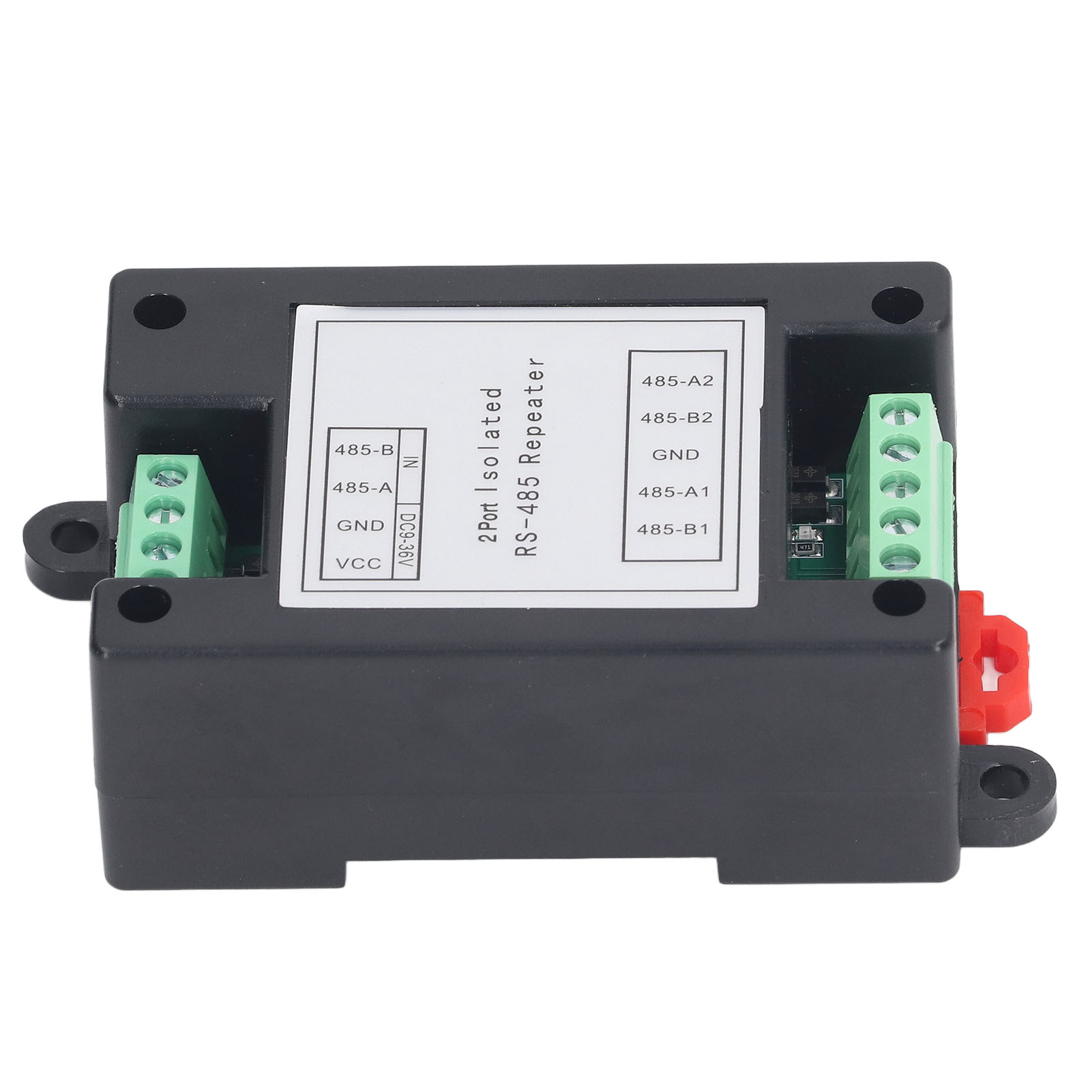

Industriell Gefertigtes, Fotoelektrisch Isoliertes 2-kanal-rs485-repeatermodul, 9–36 V Dc

1. Vollständige Kommunikationsisolation: Das Repeater-Modul zeichnet sich durch ein industrietaugliches Design aus und gewährleistet so eine vollständige Kommunikationsisolation, einen stabilen und zuverlässigen Betrieb sowie eine Übertragungsrate von bis zu 300 kbit/s. 2. Isoliertes Netzteil: Das Repeater-Modul verfügt über ein hochwertiges, isoliertes DC/DC-Netzteil, das die elektrische Trennung zwischen den Ports sicherstellt. 3. Zweikanal-Ausgang: Das Repeater-Modul unterstützt zwei Ausgangskanäle und ermöglicht so die Kommunikation mehrerer Geräte. Bis zu 256 Knoten können an einen Kanal angeschlossen werden, um die Übertragungsreichweite zu erhöhen. 4. Automatische Steuerung: Der Zweikanal-Repeater verfügt über eine automatische Datenflusssteuerung, die die Übertragungsrichtung automatisch erkennt und steuert. 5. Mehrfacher Schutz: Der Zweikanal-Repeater ist gegen elektrostatische Entladung (ESD) mit 15 kV (positiv und negativ) geschützt und verfügt über einen doppelten 600-W-TVS-Schutz sowie eine Kommunikationsisolation von 2,5 kV. 6. Breiter Versorgungsspannungsbereich: Der 2-Kanal-Repeater verfügt über einen breiten Versorgungsspannungsbereich von 9–36 V DC mit Verpolungsschutz und unterstützt die Standard-DIN-Schienenmontage. Artikeltyp: Repeater-Modul; Material: PP; Typische Betriebsspannung: 9–36 V DC; Grenzwert: 40 V DC; Typische Nennleistung: 0,36 W (9 V/35 mA; 12 V/27 mA; 24 V/15 mA); Grenzwert: 0,5 W; Typische Betriebsumgebung: Temperatur: -30 °C bis 80 °C; Luftfeuchtigkeit: > 95 % rF; Betriebstemperatur: -40 °C bis 85 °C; Typische Isolationsspannung: 2000 V; Grenzwert: 2500 V; Typischer Schnittstellenschutz: 600 W; Überspannungsschutz: 600 W; Typische Belastbarkeit: 1–128 Knoten; Grenzwert: 256 Knoten; Typische Reichweite: 0–1500 m; Grenzwert: 2000 m. Typische Kommunikationsgeschwindigkeit: Grenzwert von 300 bps bis 115,2 kbps; Abmessungen: ca. 100 x 54 x 32 mm. Bedeutung der LEDs auf der Vorderseite: Betriebs-LED: Rot, leuchtet nach dem Einschalten dauerhaft. Daten-LED: Grün, blinkt, wenn Daten auf dem Bus vorhanden sind. Klemmenblock-Schnittstelle: VCC: Stromversorgung (9–36 V DC). GND: Minuspol der Stromversorgung. 485A: Positiver RS485-Ein-/Ausgang. 485B: Negativer RS485-Ein-/Ausgang. 485A2: Zweiter positiver RS485-Ein-/Ausgang. 485B2: Zweiter negativer RS485-Ein-/Ausgang. GND: Isolierte RS485-Masse, an Erde oder eine Abschirmung anzuschließen. 485A1: Erster positiver RS485-Ein-/Ausgang. 485B1: Erster negativer RS485-Ein-/Ausgang. Verwendung: A. Hinweise zur RS485-Verkabelung: 1. Die RS485-Kommunikationsleitung muss ein geschirmtes, verdrilltes Adernpaar sein, vorzugsweise mit mehreren Reserveadern, und ihre Gesamtlänge darf 1500 Meter nicht überschreiten. 2. Die Verkabelung muss so weit wie möglich von Hochspannungsleitungen entfernt, nicht parallel zu diesen Leitungen und nicht gebündelt verlegt werden. 3. Der RS485-Bus muss ein verdrilltes Adernpaar sein; Stern- und Abzweigverbindungen sind unbedingt zu vermeiden. 4. Bei mehr als 30 Controllern oder einer Leitungslänge von über 500 Metern wird die Verwendung eines RS485-Repeaters empfohlen. 5. Geräte und Gehäuse, die mit Wechselstrom versorgt werden, müssen ordnungsgemäß geerdet sein. 6. Verbinden Sie die Erdung (GND) aller RS485-Geräte mit einem geschirmten Kabel. B. Anforderungen an die Kabelauswahl für die Kommunikation über den RS485-Bus: Verwenden Sie ein geschirmtes, zweiadriges Kupfer-Twisted-Pair-Kabel mit einem Querschnitt von 0,5 bis 0,75 mm². Impedanz: 38 bis 88 Ohm/km. Kapazität: 30 bis 50 nF/km. 20 mm Adernabstand für ein zweiadriges, geschirmtes Twisted-Pair-Kabel (bei einer Leitungslänge von maximal 500 Metern können die Anforderungen entsprechend reduziert werden, es muss sich jedoch um ein Twisted-Pair-Kabel handeln). C. Busbeschränkungen: Ein Bus, bestehend aus zwei oder mehr physisch verbundenen Geräten, kann bis zu 256 Geräte aufnehmen und darf ohne Repeater eine Länge von 1500 Metern nicht überschreiten. Der Systembus darf keine Abzweigungen aufweisen. Sind Abzweigungen unvermeidbar, müssen folgende Bedingungen erfüllt sein: 1. Die Länge jeder Abzweigung darf 10 Meter nicht überschreiten; die Gesamtlänge des Busses darf 800 Meter nicht überschreiten. Es wird empfohlen, nicht mehr als 50 Geräte an der Abzweigleitung anzuschließen. 2. Alle Kommunikationsleitungen müssen so weit wie möglich von Störquellen entfernt verlaufen. Sie müssen über Niederspannungsleitungen geführt werden und dürfen nicht parallel zu Hochspannungsleitungen (z. B. dem 220-Volt-Haushaltsnetz) oder Hochfrequenzsignalleitungen (z. B. Kabelfernsehen oder Audioleitungen mit hohem Signalpegel) verlaufen. Falls Leitungen parallel verlaufen, muss der Abstand zwischen ihnen mehr als 0,5 Meter betragen. 3. Alle Leitungsverbindungen müssen für eine wasserdichte Verbindung gelötet oder genietet und abgedichtet sein, z. B. mit wasserdichtem Klebeband oder Epoxidharz für Stoßverbindungen. D. Gemeinsame Signalmasse: 1. Alle Geräte im selben Netzwerksegment
