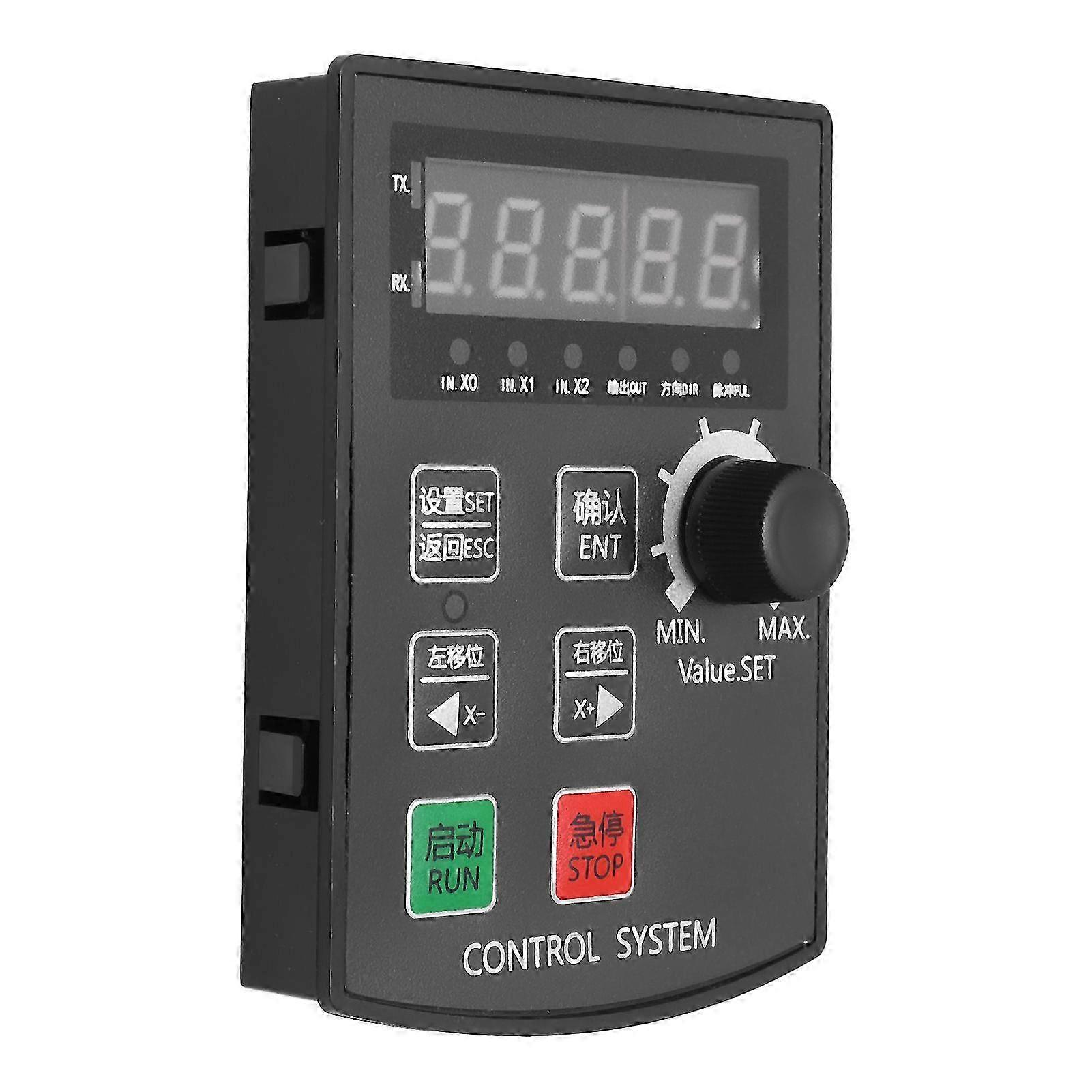

Industrielle Cnc-schrittmotorsteuerung, Servomotor-steuermodul Mit Voreingestelltem Bedienfeld, Präzisionssteuerungssystem Für Die Automatisierung

Willkommen in unserem Shop! Entdecken Sie unseren Schrittmotor-Bewegungscontroller, der für optimale Präzision und Zuverlässigkeit in Ihren Automatisierungsanwendungen entwickelt wurde. Dieser kompakte und leistungsstarke Controller eignet sich ideal für die flexible Ansteuerung Ihrer Motoren. **Detaillierte technische Daten:** - **Produkttyp:** Schrittmotor-Bewegungscontroller - **Gehäuseabmessungen (L x B x H):** Ca. 99,7 x 72 x 17 mm (3,93 x 2,83 x 0,67 Zoll) - **Anzeigestruktur:** 5-stellige Digitalanzeige, hohe Helligkeit - **Betriebsumgebung:** -5 °C bis 60 °C (nicht kondensierend) - **Ausgang:** 2 Ausgänge Ausgangsspannung: 0 V - **Betriebsspannung:** DC 12–24 V, > 1 A - **Öffnungsmaße (L x B):** Ca. 92 x 69,8 mm (3,62 x 2,75 Zoll) - **Motorimpulsspannung:** 24 V Kollektor, kann direkt an einen 5–24-V-Treiber angeschlossen werden - **Motorimpulsfrequenz:** 85 kHz - **Eingänge:** 7 Eingänge. Der Eingang akzeptiert 0 V als gültiges Signal. **Funktionen und Parameter (Zusammenfassung):** Dieser Controller verfügt über erweiterte Funktionen für eine präzise Steuerung. Hier ist eine Übersicht der wichtigsten Parameter (Funktionen, die mit einem * gekennzeichnet sind, sollten nicht eingestellt werden): - **F1 / F2:** Zähler / Nenner (elektronisches Untersetzungsverhältnis). Bereich: 0–65535. Standardwert: 8 / 5. Den genauen Algorithmus finden Sie im Handbuch. - **F3*:** Minimale Drehzahl (zulässige Mindestdrehzahl des Motors). Einheit: Stufe. Bereich: 0–65535. Standardwert: 0. - **F4*:** Maximale Drehzahl (zulässige Höchstdrehzahl des Motors). Einheit: Stufe. Bereich: 0–1781. Standardwert: 1781. - **F5:** Nullpunktposition (nur für mechanisches Nullstellen). Einheit: basierend auf dem Untersetzungsverhältnis. Bereich: 0–65535,999. Standardwert: 1,5. - **F6:** Nullpunktgeschwindigkeit (nur für mechanisches Nullstellen). Einheit: Stufe. Bereich: 0–65535. Standardwert: 50. - **F7:** Nullpunktsuchmodus (0: Software-Nullpunkt, 1-3: Mechanischer Nullpunkt, wobei 1 empfohlen wird, 2 nicht verwenden). Bereich: 0-3. Standardwert: 0. - **F8*:** Startpunkt der Nullpunktfunktion (nur für mechanischen Nullpunkt). Einheit: basierend auf dem Untersetzungsverhältnis. Bereich: 0-65535,999. Standardwert: 65535. - **F9*:** Beschleunigung (Stärke der Motorbeschleunigung bis zur Normalgeschwindigkeit; je höher der Wert, desto schneller). Beschleunigungs- und Verzögerungswerte müssen übereinstimmen. Bereich: 0-65535. Standardwert: 2000. - **F10*:** Verzögerung (Stärke der Verzögerung von der Normalgeschwindigkeit bis zum Stillstand; je höher der Wert, desto stärker die Verzögerung). Beschleunigungs- und Verzögerungswerte müssen übereinstimmen. Bereich: 0–65535. Standardwert: 2000. - **F11* / F12*:** Interne System-Debugging-Parameter, nicht anpassen. Standardwerte: 3 / 6400. - **F13*:** Eingangssignalfilterzeit X0-X1-X2. Einheit: Stufe. Bereich: 0–65535. Standardwert: 40. Bei externen Störungen anpassen. Je höher der Wert, desto langsamer die Reaktion. - **F14:** Geschwindigkeitsänderungsbereich während des Betriebs (kann in F16 deaktiviert werden). Einheit: Stufe. Bereich: 0–255. Standardwert: 2. Ermöglicht die Änderung der aktuellen Geschwindigkeit über den Drehknopf (Encoder) am Bedienfeld. Der Wert bestimmt den Änderungsbereich. Je kleiner der Wert, desto besser. Hinweis: Die geänderte Geschwindigkeit wird nach einem Stromausfall standardmäßig nicht gespeichert. Zum Speichern drücken Sie im Standby-Modus die Taste „Bestätigen“. „Speed-sauce“ wird angezeigt. - **F15:** Automatische Rückkehr auf Null nach dem Start? (0: keine Rückkehr auf Null, 1: automatische Rückkehr auf Null). Bereich: 0–1. Standardwert: 0. Hinweis: Wenn die automatische Rückkehr auf Null aktiviert ist, wird standardmäßig der Software-Nullpunkt verwendet. Konfigurieren Sie die Funktionen [F5–F8] entsprechend. Wenn ein mechanischer Nullpunkt definiert ist, wird empfohlen, F7=1 zu setzen, um optimale Ergebnisse zu erzielen. Die Rückkehr auf Null ist nur in umgekehrter Richtung möglich. - **F16*:** Einstellungen für spezielle Funktionen. Bereich: 0–255. Standardwert: 0. - Wert 0: Keine Sonderfunktion (Standard). - Wert 1: Deaktiviert die Geschwindigkeitsänderung per Taster. - Wert 2: Ändert die Drehrichtung des Motors. - Wert 4: Aktiviert die RS485-Kommunikation (RTU-Protokoll). Spezifikationen finden Sie auf der offiziellen Website. - Wert 8: Startet die Aufgabe automatisch beim Einschalten. Der Controller kann an einen externen Starttaster angeschlossen werden (direkte Verdrahtung an den Startanschluss und Kurzschluss gegen 0 V). - Wert 16: Gleichzeitige Änderung der Vorwärts-/Rückwärtsgeschwindigkeit (nicht empfohlen). Die Vorwärts- und Rückwärtsgeschwindigkeit müssen identisch sein (P2 = P4), um unerwartete Geschwindigkeiten zu vermeiden. - Beispiele: Um die Drehrichtung zu ändern, F16 = 2. Um RS485 zu aktivieren und die Drehrichtung zu ändern, F16 = 4 + 2 = 6. - **F17*:** Wählt die Schnittstelle P oder F aus. Bereich: 0–3. Standardwert: 0. - Wert 1: Deak
