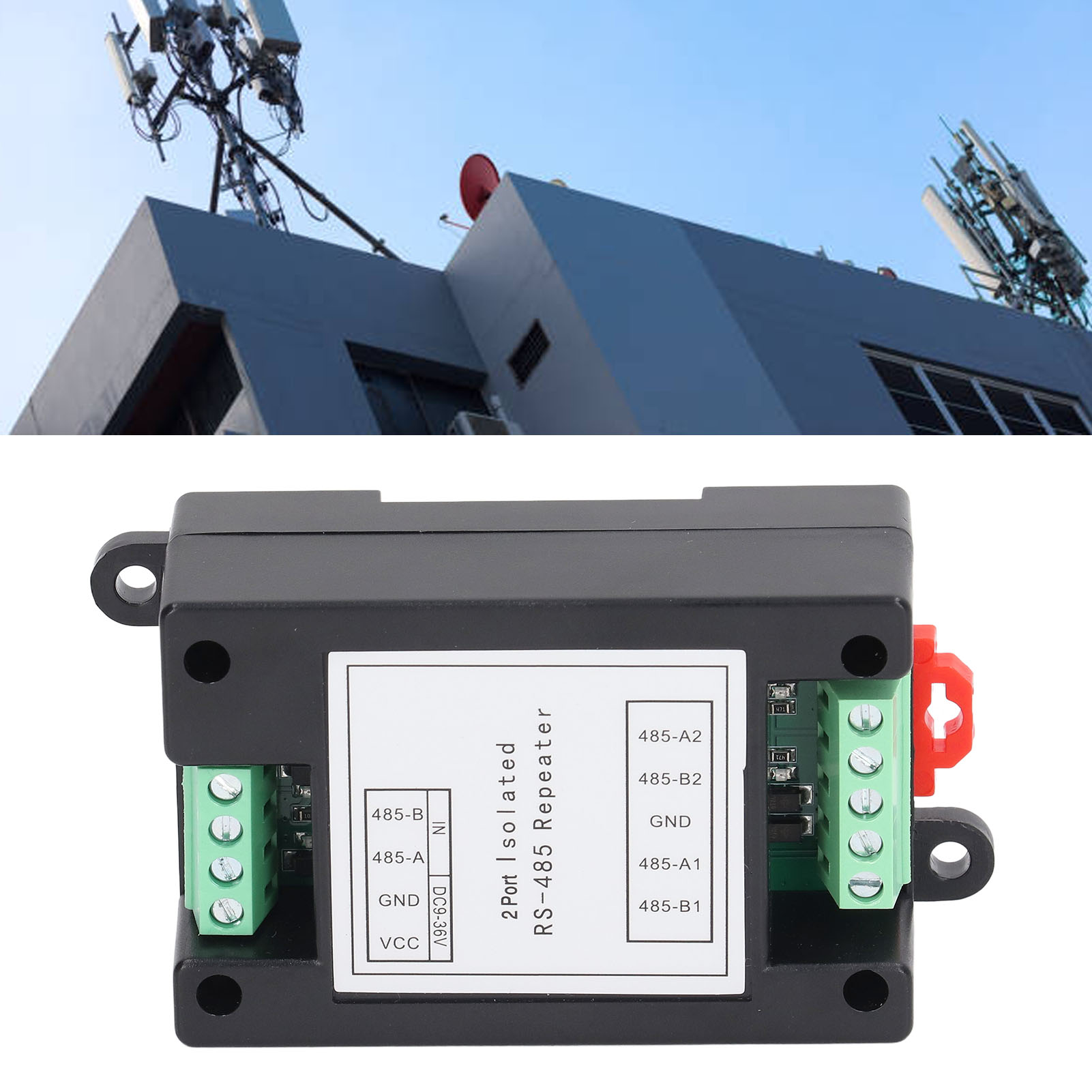

Industrieller, Optoisolierter 2-port-rs485-repeater

Willkommen in unserem Shop! Dieses Repeater-Modul ist ein leistungsstarkes Industriegerät zur Erweiterung und Stabilisierung von RS485-Kommunikation. Hier die genauen Produktdetails: Lieferumfang: - 1 x Repeater-Modul Detaillierte technische Spezifikationen: 1. Vollständige Kommunikationsisolation: Das Repeater-Modul ist in Industriequalität gefertigt und bietet dank vollständiger Kommunikationsisolation eine stabile und zuverlässige Leistung. Die Übertragungsrate beträgt bis zu 300 kbit/s. 2. Isoliertes Netzteil: Ein hochwertiges DC/DC-Netzteil gewährleistet die elektrische Trennung der Ports. 3. 2-Kanal-Ausgang: Der Repeater unterstützt 2 Kanäle für die Kommunikation mehrerer Geräte. Bis zu 256 Knoten können an einen Kanal angeschlossen werden, was eine sehr große maximale Übertragungsdistanz ermöglicht. 4. **Automatische Steuerungstechnologie:** Der 2-Kanal-Repeater verfügt über eine automatische Datenflusssteuerung, die die Datenübertragungsrichtung automatisch erkennt und steuert. 5. **Mehrere Schutzmaßnahmen:** Es bietet einen ESD-Schutz von ±15 kV, einen dualen TVS-Schutz von 600 W und eine Kommunikationsisolierung von 2,5 kV. 6. **Breiter Versorgungsspannungsbereich:** Der Versorgungsspannungsbereich ist breit und reicht von 9 bis 36 V DC. Ein Verpolungsschutz ist ebenfalls vorhanden. Es unterstützt die Standard-Schienenmontage. **Physikalische und elektrische Spezifikationen:** - **Artikeltyp:** Repeater-Modul - **Material:** PP - **Betriebsspannung:** - Typischer Wert: DC 9-36 V - Grenzwert: DC 40 V - **Nennleistung:** - Typisch: 0,36 W (9 V/35 mA; 12 V/27 mA; 24 V/15 mA) - Grenzwert: 0,5 W - **Betriebsumgebung:** - Typisch: Temperatur: -30 °C bis 80 °C, Luftfeuchtigkeit: >95 % rF - Grenzwert: -40 °C bis 85 °C - **Isolationsspannung:** - Typisch: 2000 V - Grenzwert: 2500 V - **Schnittstellenschutz:** 600 W gegen Überspannung - **Belastbarkeit:** - Typisch: 1–128 Knoten - Grenzwert: 256 Knoten - **Kommunikationsdistanz:** - Typisch: 0–1500 m - Grenzwert: 2000 m - **Kommunikationsgeschwindigkeit:** - Typisch: 300 bps – 115,2 Kbps - Grenzwert: 300 Kbps - **Abmessungen:** Ca. 100 x 54 x 32 mm / 3,9 x 2,1 x 1,3 Zoll **Bedeutung der Kontrollleuchten auf der Vorderseite:** - **Power-LED:** Rot, leuchtet nach dem Einschalten dauerhaft. - **Data-LED:** Grün, blinkt, wenn Daten auf dem Bus übertragen werden. **Anschlussbelegung:** - **VCC:** Stromversorgungsschnittstelle (DC 9-36 V) - **GND:** Minuspol der Stromversorgung - **485 A:** Pluspol des RS485-Signaleingangs/-ausgangs - **485 B:** Minuspol des RS485-Signaleingangs/-ausgangs - **485 A2:** Pluspol des zweiten RS485-Signaleingangs/-ausgangs - **485 B2:** Minuspol des zweiten RS485-Signaleingangs/-ausgangs - **GND:** Masse Der isolierte RS485-Anschluss kann mit Erde oder dem Schirmungsdraht verbunden werden. - **485 A1:** Positiver Ein-/Ausgangsanschluss des ersten RS485-Signals - **485 B1:** Negativer Ein-/Ausgangsanschluss des ersten RS485-Signals
