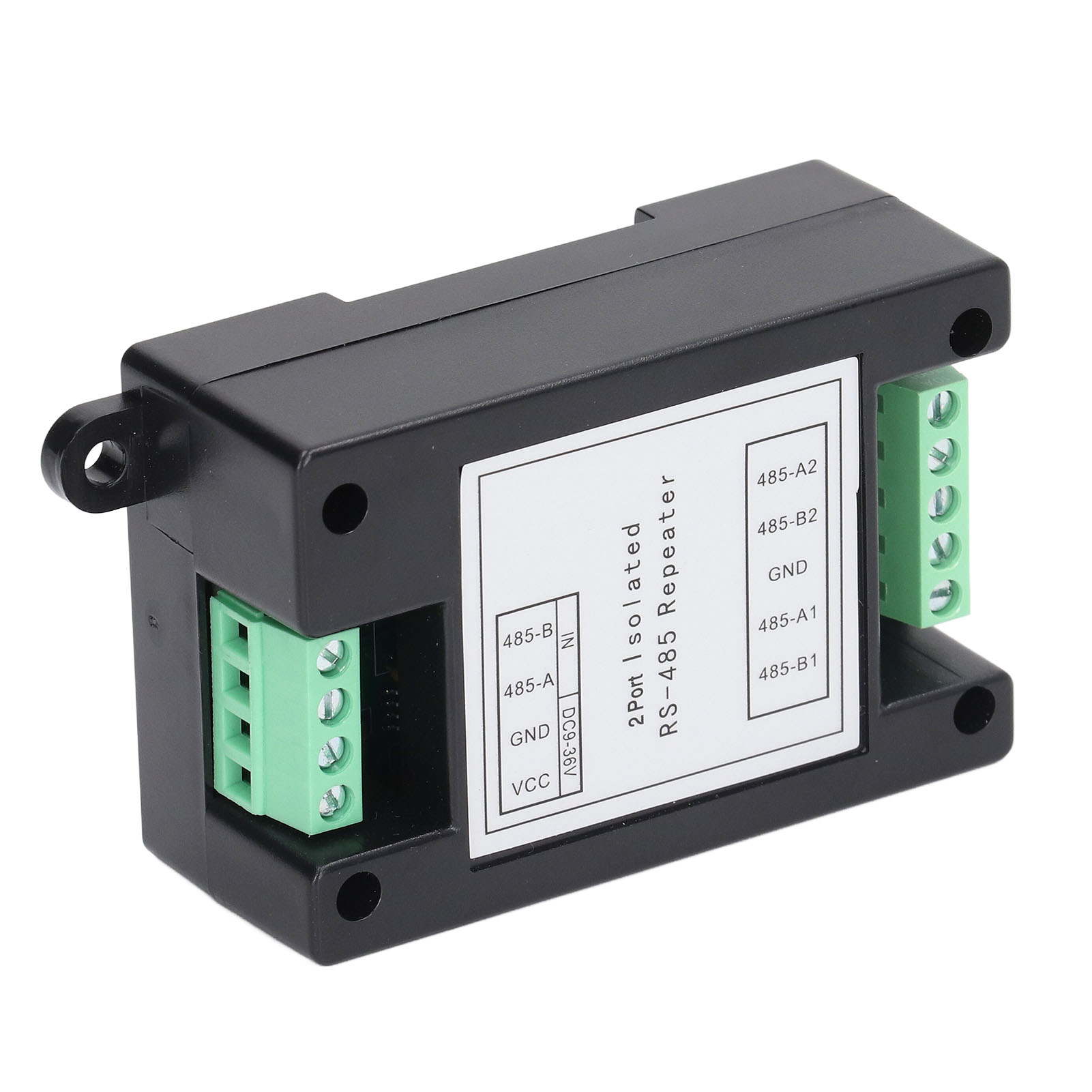

Industrieller Rs485-repeater Mit 2 Isolierten Kanälen, Photovoltaik-isolationsmodul, 9-36v Dc-stromversorgung, Robustem Signalregenerator.

Willkommen in unserem Shop! Dieses industrielle RS485-Repeater-Modul wurde entwickelt, um eine vollständige Kommunikationsisolation zu gewährleisten und eine stabile und zuverlässige Leistung mit einer Übertragungsrate von bis zu 300 Kbps zu garantieren. Es verfügt über ein hochwertiges, isoliertes DC/DC-Netzteilmodul zur elektrischen Trennung der Ports. Hauptmerkmale: - 2-Kanal-Ausgang: Unterstützt die Kommunikation mehrerer Geräte mit bis zu 256 anschließbaren Knoten pro Kanal und einer erweiterten maximalen Übertragungsdistanz. - Automatische Steuerungstechnologie: Der 2-Kanal-Repeater verfügt über eine automatische Datenflusssteuerung, die die Übertragungsrichtung automatisch erkennt und steuert. - Mehrfacher Schutz: ±15 kV ESD-Schutz, 600 W Dual-TVS-Schutz und 2,5 kV Kommunikationsisolation. - Breiter Versorgungsspannungsbereich: 9–36 V DC mit Verpolungsschutz, unterstützt Standard-Schienenmontage. Technische Daten: - Produkttyp: Repeater-Modul - Material: PP - Betriebsspannung: Typischerweise 9–36 V DC, maximal 40 V DC - Nennleistung: Typisch 0,36 W (9 V/35 mA; 12 V/27 mA; 24 V/15 mA), Grenzwert 0,5 W - Betriebsumgebung: Typische Temperatur -30 °C bis 80 °C, Luftfeuchtigkeit >95 % rF, Grenzwert -40 °C bis 85 °C - Isolationsspannung: Typisch 2000 V, Grenzwert 2500 V - Schnittstellenschutz: Typisch 600 W Überspannungsschutz, Grenzwert 600 W - Lastkapazität: Typisch 1–128 Knoten, Grenzwert 256 Knoten - Kommunikationsreichweite: Typisch 0–1500 m, Grenzwert 2000 m - Kommunikationsgeschwindigkeit: Typisch 300 bps–115,2 Kbps, Grenzwert 300 Kbps - Größe: Ca. 100 x 54 x 32 mm / 3,9 x 2,1 x 1,3 Zoll LED-Anzeigen: - Rote Power-LED: Leuchtet nach dem Einschalten dauerhaft - Grüne Daten-LED: Blinkt, wenn Daten auf dem Bus anliegen Anschlussbelegung: - VCC: Stromversorgungsschnittstelle (DC 9-36 V) - GND: Minuspol der Stromversorgung - 485 A: Pluspol des RS485-Signaleingangs/-ausgangs - 485 B: Minuspol des RS485-Signaleingangs/-ausgangs - 485 A2: Zweiter Pluspol des RS485-Signaleingangs/-ausgangs - 485 B2: Minuspol des zweiten RS485-Signaleingangs/-ausgangs - GND: Masse des isolierten RS485-Anschlusses, kann Anschluss an Masse oder Schirmung - 485 A1: Positiver Ein-/Ausgangsanschluss des ersten RS485-Signals - 485 B1: Negativer Ein-/Ausgangsanschluss des ersten RS485-Signals Lieferumfang: 1 x Repeater-Modul Bedienungsanleitung: A. Hinweise zur 485-Verkabelung: 1. Verwenden Sie ein geschirmtes, verdrilltes Adernpaar, vorzugsweise mit mehreren Reserveadern; die empfohlene Gesamtlänge sollte 1500 Meter nicht überschreiten. 2. Halten Sie die Verkabelung von Hochspannungsleitungen fern; verlegen Sie sie nicht parallel zu Stromleitungen und bündeln Sie sie nicht mit diesen. 3. Der 485-Bus sollte in Reihenschaltung ausgeführt sein; vermeiden Sie Stern- oder Abzweigverbindungen. 4. Bei mehr als 30 Controllern oder einer Leitungslänge von über 500 Metern muss ein RS485-Repeater verwendet werden. 5. Netzbetriebene Geräte und Gehäuse müssen ordnungsgemäß geerdet sein. 6. Verbinden Sie die Masse (GND) aller RS485-Geräte mit einem geschirmten Kabel. B. Anforderungen an das RS485-Buskabel: Verwenden Sie ein geschirmtes, zweiadriges Kupfer-Drillingspaar mit einem Leiterdurchmesser von 0,5 bis 0,75 mm², einer Impedanz von 38 bis 88 Ohm/km, einer Kapazität von 30 bis 50 nF/km und einem Verdrillungsabstand von 20 mm (bei einer Entfernung von bis zu 500 Metern können die Anforderungen reduziert werden, ein verdrilltes Adernpaar ist jedoch zwingend erforderlich). C. Busgrenzen: Der Bus kann bis zu 256 Geräte mit einer maximalen Länge von 1500 Metern ohne Repeater verbinden. Abzweigungen sind nicht zulässig. Sollten sie jedoch unvermeidbar sein, gilt Folgendes: Abzweiglänge ≤ 10 Meter, Summe der Abzweiglängen ≤ 800 Meter, Gesamtzahl der Geräte an einem Abzweig ≤ 50. Signalleitungen sind von Störquellen fernzuhalten und ein Abstand von > 0,5 Metern zu parallelen Leitungen einzuhalten. Alle Verbindungen müssen verlötet oder geklemmt und abgedichtet sein. D. Signalerdung: Alle Geräte im selben Segment benötigen eine gemeinsame Signalerdung. Bei zentraler Stromversorgung werden die negativen DC-Anschlüsse miteinander verbunden. Bei unabhängiger Stromversorgung werden die Masseanschlüsse (schwarz) aller Geräte im selben Segment miteinander verbunden.
