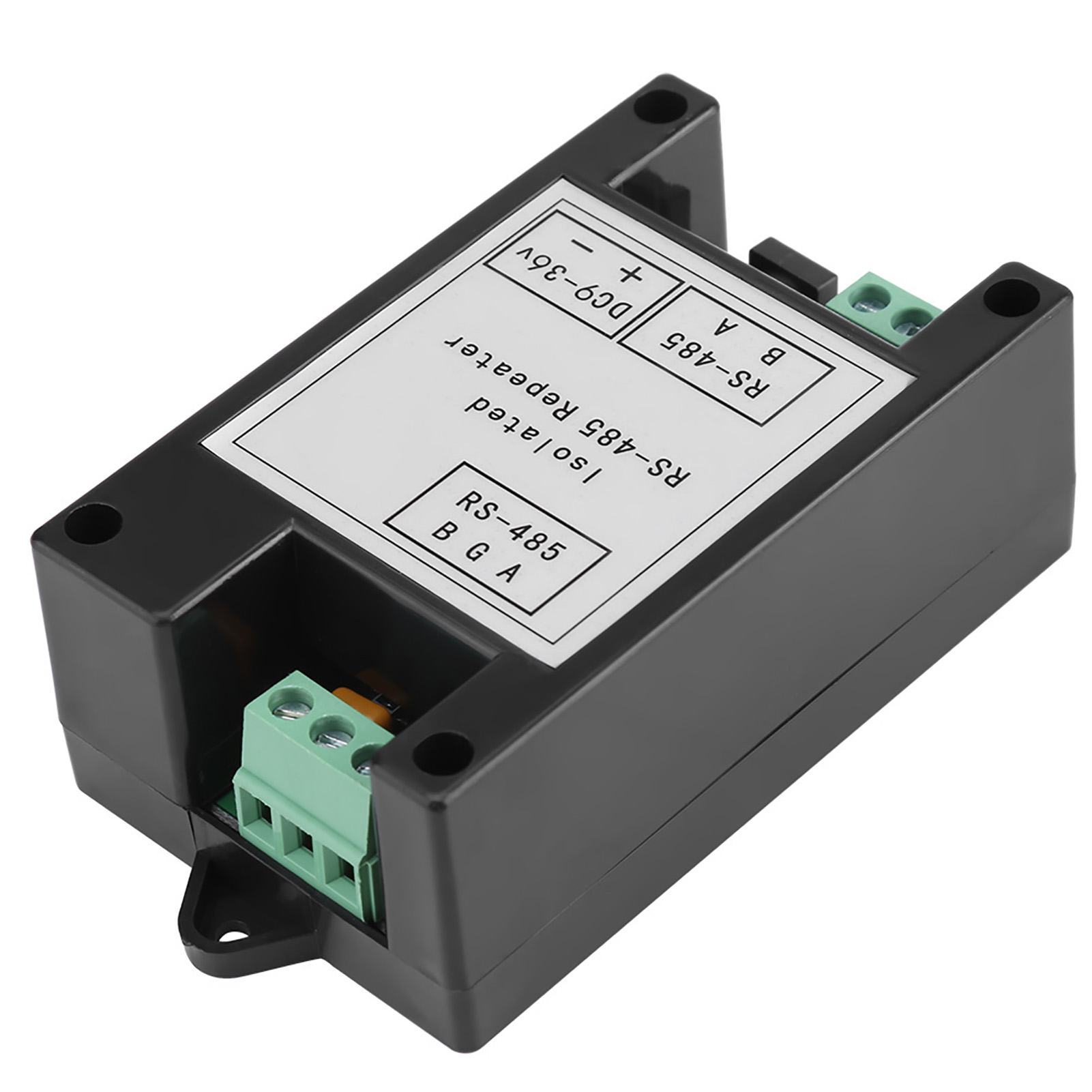

Industrieller Rs485-repeater Mit Isoliertem Signalverstärker Und Distanzverlängerung (1 Stück)

Willkommen in unserem Shop! Dieser isolierte RS485E-Repeater ist ein industrietauglicher Signalverstärker und -extender, der für stabile und zuverlässige Leistung in anspruchsvollen Umgebungen entwickelt wurde. Er gewährleistet eine nahtlose Datenübertragung mit einer Übertragungsrate von bis zu 500 kbit/s. Stromversorgung und Kommunikationssignale sind vollständig isoliert und schützen so vor Überspannungen und elektrostatischer Entladung. **Hauptmerkmale:** - Industrietaugliches Design, vollständige Kommunikationsisolation, stabile und zuverlässige Leistung. - Hochwertiges integriertes DC/DC-Netzteilmodul für die elektrische Trennung der Ports. - Unterstützt die Kommunikation mehrerer Geräte mit bis zu 128 anschließbaren Knoten und einer Übertragungsdistanz von bis zu 1200 Metern. - Automatische Datenflusssteuerung, die die Übertragungsrichtung automatisch erkennt und steuert. - Mehrfache Schutzmaßnahmen: 15 kV ESD-Schutz (positiv und negativ); 600 W Zweikanal-TVS-Schutz; 2,5 kV Kommunikationsisolation. - Breiter Versorgungsspannungsbereich von 9 V bis 36 V DC mit Verpolungsschutz. **Technische Daten:** - Betriebsspannung: 9 V bis 36 V DC (empfohlene und Grenzwerte) - Nennleistung: 0,36 W (9 V/35 mA; 12 V/27 mA; 24 V/15 mA), 0,5 W (Grenzwert) - Betriebstemperatur: -30 °C bis 70 °C (empfohlen), -40 °C bis 80 °C (Grenzwert) - Lastkapazität: 1 bis 128 Knoten (empfohlen), 128 Knoten (Grenzwert) - Kommunikationsreichweite: 0 bis 1200 Meter (empfohlen), 1200 Meter (Grenzwert) - Kommunikation Datenrate: 300–500 kbit/s (empfohlen), 500 kbit/s (Grenzwert) **Lieferumfang:** - 1 x RS-485-Repeater **Wichtige Hinweise:** - Für einen stabilen Langzeitbetrieb wird empfohlen, das RS485E-Gerät innerhalb der empfohlenen Werte zu betreiben. Das Gerät wird bei Betrieb unterhalb der Grenzwerte nicht beschädigt, dies kann jedoch zu Leistungseinbußen führen. Überschreiten Sie die Grenzwerte nicht, da dies das Gerät beschädigen kann. - Bitte beachten Sie, dass neue und ältere Modelle dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie dies vor der Bestellung berücksichtigen. **Hinweise zur Verkabelung:** 1. Die RS-485-Kommunikationsleitungen müssen geschirmte, verdrillte Adernpaare sein. Es empfiehlt sich, mehrere Ersatzadern mit einer Gesamtlänge von maximal 1200 Metern bereitzuhalten. 2. Die Leitungen sollten so weit wie möglich von Hochspannungsleitungen entfernt verlegt, nicht parallel zum Stromkabel geführt und nicht gebündelt werden. 3. Der 485-Bus sollte eine Hand-zu-Hand-Busstruktur aufweisen und keine Stern- oder Gabelverbindungen besitzen. 4. Ein 485-Repeater sollte verwendet werden, wenn mehr als 30 Steuergeräte angeschlossen sind oder die Leitungslänge 500 Meter überschreitet. 5. Wechselstrombetriebene Geräte und Gehäuse müssen ordnungsgemäß geerdet sein. 6. Verbinden Sie die Masse (GND) aller 485-Geräte mit einem abgeschirmten Kabel. 7. Schließen Sie einen 120-Ohm-Abschlusswiderstand parallel an die Klemmen 485+(A) und 485-(B) des letzten 485-Geräts an. **Busbeschränkungen:** Der Bus kann bis zu 128 Geräte anschließen. Ohne Repeater darf die Gesamtlänge 1200 Meter nicht überschreiten. Das System sollte keine Abzweigungen aufweisen. Ist eine Abzweigung jedoch unvermeidbar, sind folgende Anforderungen zu beachten: Die Abzweiglänge darf 10 Meter nicht überschreiten; die Summe der Buslängen darf 800 Meter nicht überschreiten; die Gesamtzahl der Geräte an der Abzweigung darf 50 nicht überschreiten. Alle Signalleitungen müssen von Störquellen ferngehalten, durch Schwachstellen geführt und nicht parallel zu Hochspannungsleitungen (z. B. 220-Volt-Haushaltsstrom) oder HF-Signalleitungen (z. B. TV-Kabel oder Audiokabel mit hohem Signalpegel) verlegt werden. Bei paralleler Verlegung muss der Abstand mehr als 0,5 Meter betragen. Alle Drahtkontakte müssen verlötet oder verschraubt und mit einer Dichtung und einem Feuchtigkeitsschutz versehen sein. **Gemeinsame Signalmasse:** 1. Alle Geräte im selben Netzwerksegment müssen über eine einheitliche Signalmasse verfügen, um Gleichtaktstörungen zu vermeiden. 2. Bei einer zentralen Stromversorgung werden die negativen Gleichstrompole aller Stromversorgungen (einschließlich der Stromversorgung des Kommunikationsgeräts) auf demselben Segment direkt miteinander verbunden, um eine gemeinsame Signalmasse zu bilden. Diese Signalmasse ist dann die Masse der Gleichstromversorgung. 3. Verbinden Sie bei individuellen Stromversorgungen die Masseanschlüsse (schwarzes Kabel) aller Geräte am selben Bussegment, um eine gemeinsame Signalmasse zu erzeugen. **Anzeigeleuchten:** - PWR: Grüne Betriebs-LED, leuchtet dauerhaft, wenn das Gerät eingeschaltet ist. - COM: Rote Daten-LED, blinkt, wenn Daten auf dem Bus anliegen. **Anschlussbelegung:** - DC9V: Stromversorgung - G: RS-485 Isolierte Masse, kann mit Masse oder einem abgeschirmten Kabel verbunden werden. - A: RS-485 Positiver Signaleingang/-ausgang - B: RS-485 Negativer Signaleingang/-ausgang **Empfohlene Fehlersuch
