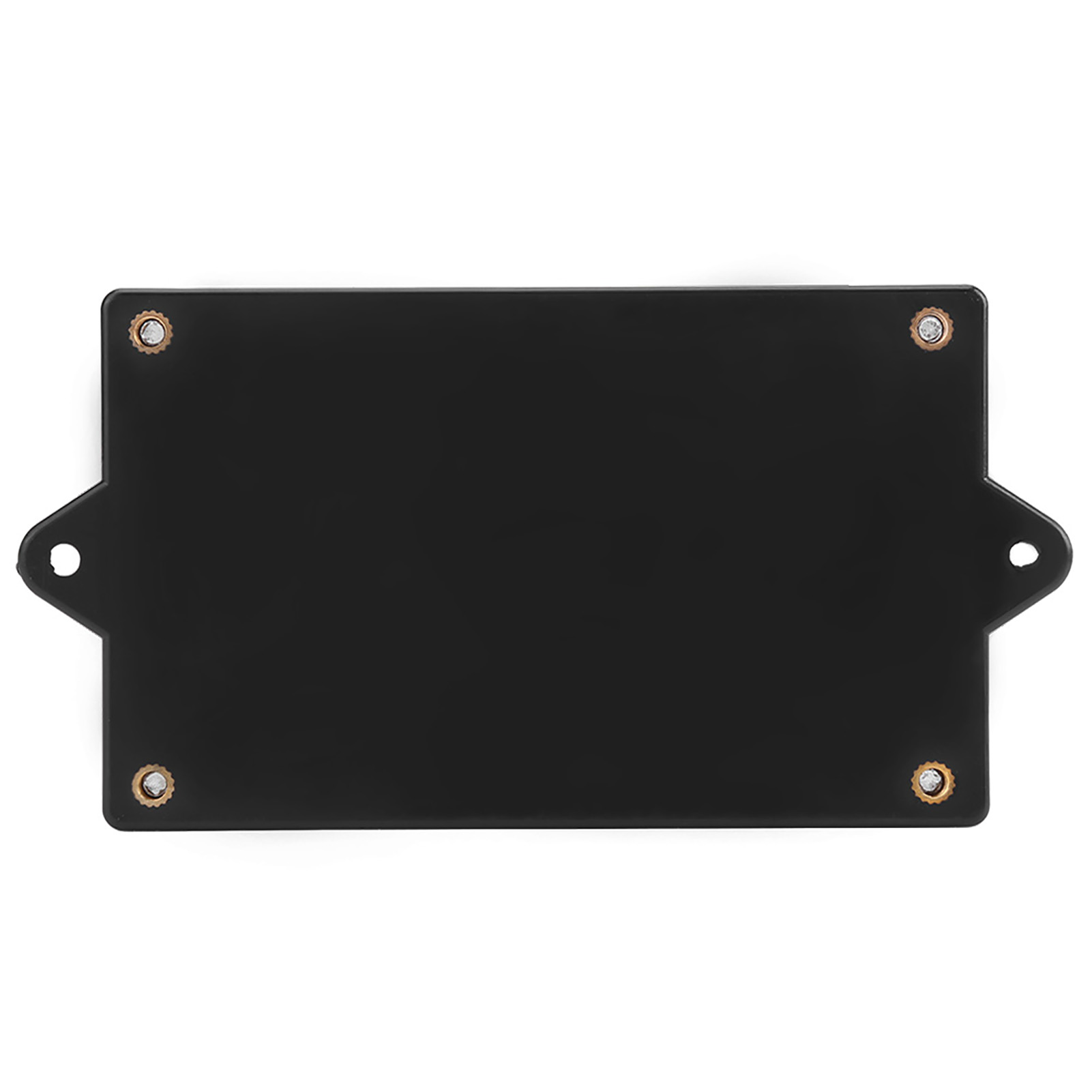

Industrieller Rs485-signalverstärker Mit Isoliertem Reichweitenverlängerer

1. Industrielles Design, vollständig isolierte Kommunikation, stabiler und zuverlässiger Betrieb, Übertragungsrate bis zu 500 kbit/s. 2. Integriertes, hochwertiges DC/DC-Netzteilmodul gewährleistet die elektrische Trennung der Ports. 3. Unterstützt die Kommunikation mehrerer Geräte, Anschluss von bis zu 128 Knoten möglich, Übertragungsdistanz bis zu 1200 Meter. 4. Automatische Datenflusssteuerung, erkennt und steuert die Datenübertragungsrichtung automatisch. 5. Umfassende Schutzmaßnahmen: ESD-Schutz (15 kV, positiv und negativ), 600-W-TVS-Schutz (zwei Kanäle), 2,5-kV-Kommunikationsisolierung. Beschreibung: Dieser isolierte RS485E-Repeater ist ein leistungsstarker RS485-Signalverstärker und -Extender in Industriequalität. Er erkennt automatisch Datenflussrichtung und Baudrate, benötigt keine Steuerungs- oder Handshake-Signale und gewährleistet eine transparente Datenübertragung. Stromversorgung und Kommunikationssignal sind vollständig isoliert, Überspannungs- und statischer Schutz sind integriert. Er zeichnet sich durch hohe Übertragungsdistanzen, hohe Geschwindigkeit sowie stabilen und zuverlässigen Betrieb aus. Weit verbreitet für Zeiterfassungssysteme, IC-Karten-Ladesysteme, Automatisierungssteuerungen, Zutrittskontrollsysteme, Parkplätze, Gastronomiesysteme und Autobahnmautsysteme. Merkmale: Industrielles Design, vollständig isolierte Kommunikation, stabiler und zuverlässiger Betrieb, Übertragungsrate bis zu 500 kbit/s. Integriertes, hochwertiges DC/DC-Netzteilmodul gewährleistet die elektrische Trennung zwischen den Anschlüssen. Unterstützt die Kommunikation mehrerer Geräte, bis zu 128 Knoten können verbunden werden, Übertragungsdistanz bis zu 1200 Meter. Automatische Datenflusssteuerung erkennt und steuert die Datenübertragungsrichtung automatisch. Umfassende Schutzmaßnahmen: ESD-Schutz (15 kV +/-), 600-W-TVS-Schutz (zwei Kanäle), 2,5-kV-Kommunikationsisolierung. Breiter Versorgungsspannungsbereich von 9 V bis 36 V DC, Verpolungsschutz. Spezifikationen: Empfohlener Wert (typisch) Grenzwert Betriebsspannung 9 V ~ 36 V DC 9 V ~ 36 V DC Nennleistung 0,36 W (9 V/35 mA; 12 V/27 mA; 24 V/15 mA) 0,5 W Betriebstemperatur -30 °C ~ 70 °C -40 °C ~ 80 °C Kapazität 1 ~ 128 Knoten 128 Knoten Kommunikationsdistanz 0 ~ 1200 Meter 1200 Meter Kommunikationsrate 300 ~ 500 kbit/s 500 kbit/s Hinweis: Für einen langfristig stabilen Betrieb wird empfohlen, RS485E-Geräte unterhalb des empfohlenen Wertes zu betreiben. Das Gerät wird bei Betrieb unterhalb des Grenzwerts nicht beschädigt, die Leistung kann jedoch beeinträchtigt werden. Überschreiten Sie den Grenzwert nicht, da dies zu Geräteschäden führen kann. Verdrahtungshinweis: 1. Die 485-Kommunikationsleitungen müssen geschirmte, verdrillte Adernpaare sein. Es empfiehlt sich, mehradrige Kabel als Reserve bereitzuhalten. Die Gesamtlänge sollte 1200 Meter nicht überschreiten. 2. Die Kabel sollten so weit wie möglich von Hochspannungsleitungen entfernt verlegt werden, nicht parallel zum Netzkabel verlaufen und nicht gebündelt werden. 3. Der 485-Bus muss als Hand-Hand-Bus ausgeführt sein und darf nicht in Stern- oder Gabelkonfiguration ausgeführt sein. 4. Bei mehr als 30 Steuergeräten oder einer Kabellänge von über 500 Metern ist ein 485-Repeater erforderlich. 5. Netzteil und Gehäuse müssen ordnungsgemäß geerdet sein. 6. Verbinden Sie die Masse (GND) aller 485-Geräte mit einem abgeschirmten Kabel. 7. Schließen Sie einen 120-Ohm-Abschlusswiderstand parallel an 485+(A) und 485-(B) des letzten 485-Geräts an. Die RS-485-Busleitung sollte aus zweiadrigem, geschirmtem, verdrilltem Kupferdraht mit einem Durchmesser von 0,5 bis 0,75 mm², einer Impedanz von 38 bis 88 Ω/km, einer Kapazität von 30 bis 50 nF/km und einer Verdrillungssteigung von 20 mm bestehen (bei einer Leitungslänge von maximal 500 m können die Anforderungen entsprechend niedriger sein, es muss sich jedoch um ein verdrilltes Adernpaar handeln). Busbegrenzung: Ein Bus besteht aus zwei oder mehr physisch miteinander verbundenen Geräten und kann bis zu 128 Geräte umfassen. Ohne Repeater darf die Buslänge 1200 m nicht überschreiten. Der Systembus sollte nicht verzweigt sein. Ist eine Verzweigung unvermeidbar, müssen folgende Anforderungen erfüllt sein: 1. Die Länge der Verzweigung darf 10 m nicht überschreiten; die Gesamtlänge des Busses darf 800 m nicht überschreiten. Die Gesamtanzahl der Geräte im Zweig darf 50 nicht überschreiten. 2. Alle Kommunikationssignalleitungen sollten so weit wie möglich von Störquellen entfernt verlegt werden. Die Signalleitung sollte in schwachen Schächten verlaufen und darf nicht parallel zu Starkstromleitungen (z. B. 220-V-Haushaltsstrom) oder HF-Signalleitungen (z. B. Kabelfernsehen, Audiokabel mit hoher Signalstärke) geschaltet werden. Bei Parallelschaltung muss der Abstand mehr als 0,5 Meter betragen. 3. Alle Drahtkontakte müssen verlötet oder verschraubt und wasser- sowie feuchtigkeitsgeschützt sein. Gemeinsame Signalmasse: 1. Alle Geräte im selben Netzwerksegment müssen über eine einhei
