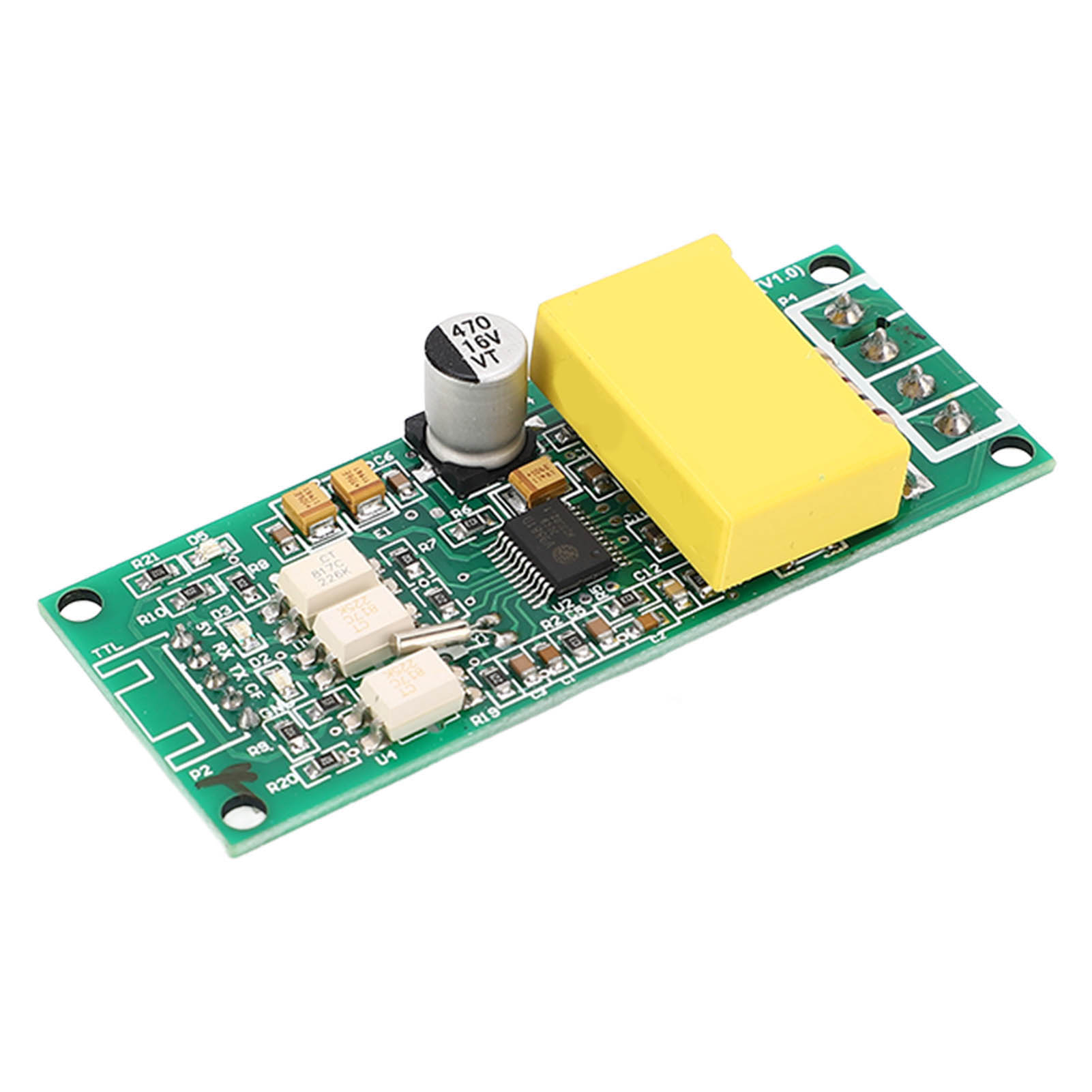

Industrielles Frequenzkommunikationsmodul, Wechselstrom-voltmeter/amperemeter, Hochpräzises Ttl-seriellmodul

1. Leiterplattenintegration: Die Pin-Puls-Version eignet sich besser für die Leiterplattenintegration des industriellen Frequenzkommunikationsmoduls und erleichtert die Leistungsmessung sowie die Korrektur von Kalibrierungsfehlern. 2. Protokoll der physikalischen Schicht: Die physikalische Schicht des TTL-Seriellmoduls des Amperemeters verwendet eine UART-zu-TTL-Schnittstelle. Die Datenrate beträgt 9600 Baud, mit 8 Datenbits, 1 Stoppbit und ohne Prüfsumme. 3. Protokoll der Anwendungsschicht: Die Anwendungsschicht des TTL-Seriellmoduls des Amperemeters verwendet das RTU-Protokoll für die Kommunikation. Derzeit werden nur die folgenden Funktionscodes unterstützt: 0x03 (Hold-Register lesen), 0x04 (Eingangsregister lesen), 0x006 (Register beschreiben), 0x41 (Kalibrierung), 0x42 (Power-Reset) und weitere. 4. Anwendungsfall: Das industrielle Frequenzkommunikationsmodul wird bei Vorgängen wie der Werkskalibrierung und der Rücksendung von Geräten zur Wartung eingesetzt. Standardmäßig lautet der Funktionscode, dem 16 Stellen hinzugefügt werden, 0x3721. 5. Slave-Adressbereich: Der Slave-Adressbereich des Frequenzkommunikationsmoduls liegt zwischen 0x01 und 0xF7. Adresse 0x00 dient als Broadcast-Adresse. Der Slave muss nicht auf den Master antworten und verwendet Adresse 0xF8 als generische Adresse. Diese Adresse kann nur innerhalb der Umgebung eines einzelnen Slave-Geräts verwendet werden und dient als Kalibrierungsadresse. 6. CRC-Prüfung: Die CRC-Prüfung des Frequenzkommunikationsmoduls verwendet ein 16-Bit-Format, das zwei Bytes belegt, und generiert ein Polynom der Formel X16 + X15 + X2 + 1. Der für die Berechnung verwendete Polynomwert ist 0xA001. Der CRC-Wert ist das Ergebnis der Prüfsumme aller Bytes im Datenrahmen, mit Ausnahme der CRC-Prüfsumme selbst. Produkttyp: Leistungsfrequenz-Kommunikationsmodul. Material: Leiterplatte. Spannungsmessbereich: 80–260 V. Auflösung: 0,1 V. Messgenauigkeit: 0,5 %. Strommessbereich: 0–100 A. Einschaltstrom: 0,02 A. Auflösung: 0,001 A. Messgenauigkeit: 0,5 %. Wirkleistungsmessbereich: 0–23 kW. Anlaufleistung: 0,4 W. Auflösung: 0,1 W. Anzeigeformat: < 1000 W: Anzeige mit einer Nachkommastelle (z. B. 999,9 W); ≥ 1000 W: Anzeige der ganzen Zahl größer oder gleich 1000 W. Leistungsfaktor: Messbereich: 0,00–1,00. Auflösung: 0,01. Messgenauigkeit: 1 %. Frequenz: Messbereich: 45–65 Hz. Auflösung: 0,1 Hz. Genauigkeit: 0,5 %. Wirkleistung: Messbereich: 0–9999,99 kWh. Auflösung: 1 Wh. Messgenauigkeit: 0,5 %. Anzeigeformat: < 0 kWh, Anzeigeeinheit Wh (1 kWh = 1000 Wh), z. B. 9999 Wh; ≥ 10 kWh, Anzeigeeinheit kWh, z. B. 9999,99 kWh. Energierückstellung: Software-Reset. Alarm bei Überschreitung des Leistungsgrenzwerts: Der Wirkleistungsschwellenwert kann eingestellt werden. Bei Überschreitung des eingestellten Schwellenwerts durch die gemessene Wirkleistung wird ein Alarm ausgelöst. Lieferumfang: 1 x Frequenzkommunikationsmodul, 1 x Bedienungsanleitung
