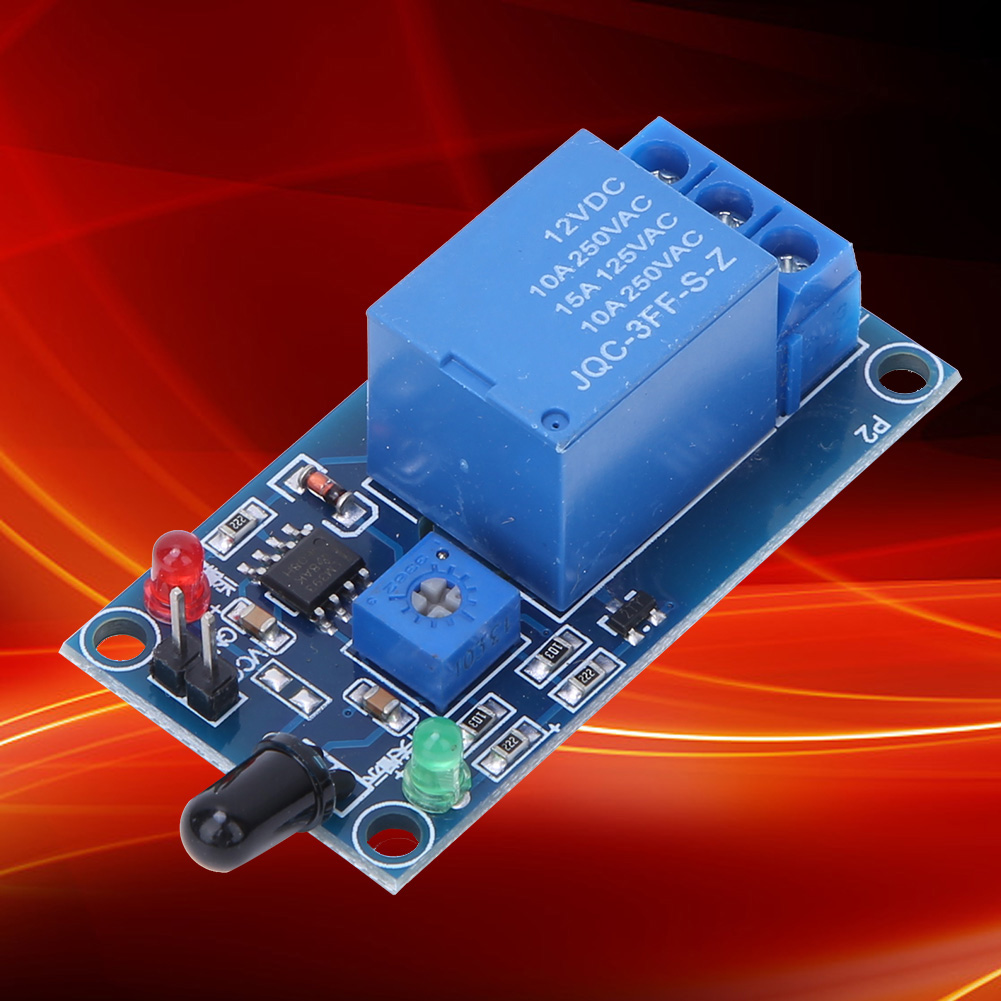

Infrarot-brandmeldemodul, Flammenmelder-relaismodul, 12 V Dc, 760–1100 Nm

1. Das Modul erkennt Flammen oder Lichtquellen mit einer Wellenlänge von 760 nm bis 1100 nm. Der Testabstand für eine Flamme beträgt 80 cm. Je größer die Flamme, desto größer der Testabstand. 2. Der Erfassungswinkel beträgt ca. 60 Grad und ist besonders empfindlich gegenüber dem Flammenspektrum. 3. Die Empfindlichkeit ist über das blaue Digitalpotentiometer einstellbar. 4. Der Komparatorausgang steuert direkt das Relais. 5. Der Ausgang verfügt über eine blaue Klemmenleiste für einfache Verdrahtung. Produkttyp: Brandmelder; Sensorgröße: 50 x 26 mm; Dicke: 19 mm; Versorgungsspannung: 12 V DC (Eingang); Stromstärke: > 150 mA; Last: 250 V AC 10 A oder 30 V DC 10 A; Bedienungsanleitung: 1. Der Flammensensor reagiert besonders empfindlich auf Flammen und auch auf Sonnenlicht. Es wird üblicherweise für Brandmeldeanlagen und andere Zwecke verwendet. 2. Durch Einstellen des Potentiometers kann die Intensität der vom Sensor erzeugten Flamme eingestellt werden. Sobald die Flamme den eingestellten Schwellenwert überschreitet, schaltet das Relais ein und der gemeinsame Anschluss ist mit dem normalerweise offenen Anschluss verbunden. Unterschreitet die Flamme den Schwellenwert, schaltet das Relais aus und der gemeinsame Anschluss ist mit dem normalerweise geschlossenen Anschluss verbunden. 3. Der gemeinsame Anschluss sowie die Anschlüsse „normalerweise offen“ und „normalerweise geschlossen“ bilden einen Doppelschalter. Bei Stromzufuhr zur Relaisspule ist der gemeinsame Anschluss mit dem normalerweise offenen Anschluss verbunden. Im stromlosen Zustand sind der gemeinsame Anschluss und der normalerweise geschlossene Anschluss geschlossen. 4. Sensor und Flamme sollten in einem bestimmten Abstand gehalten werden, um Beschädigungen des Sensors durch hohe Temperaturen zu vermeiden. Der Flammenabstand beträgt 80 cm. Je größer die Flamme, desto größer muss der Testabstand sein. Lieferumfang: 1 x Brandmelder
