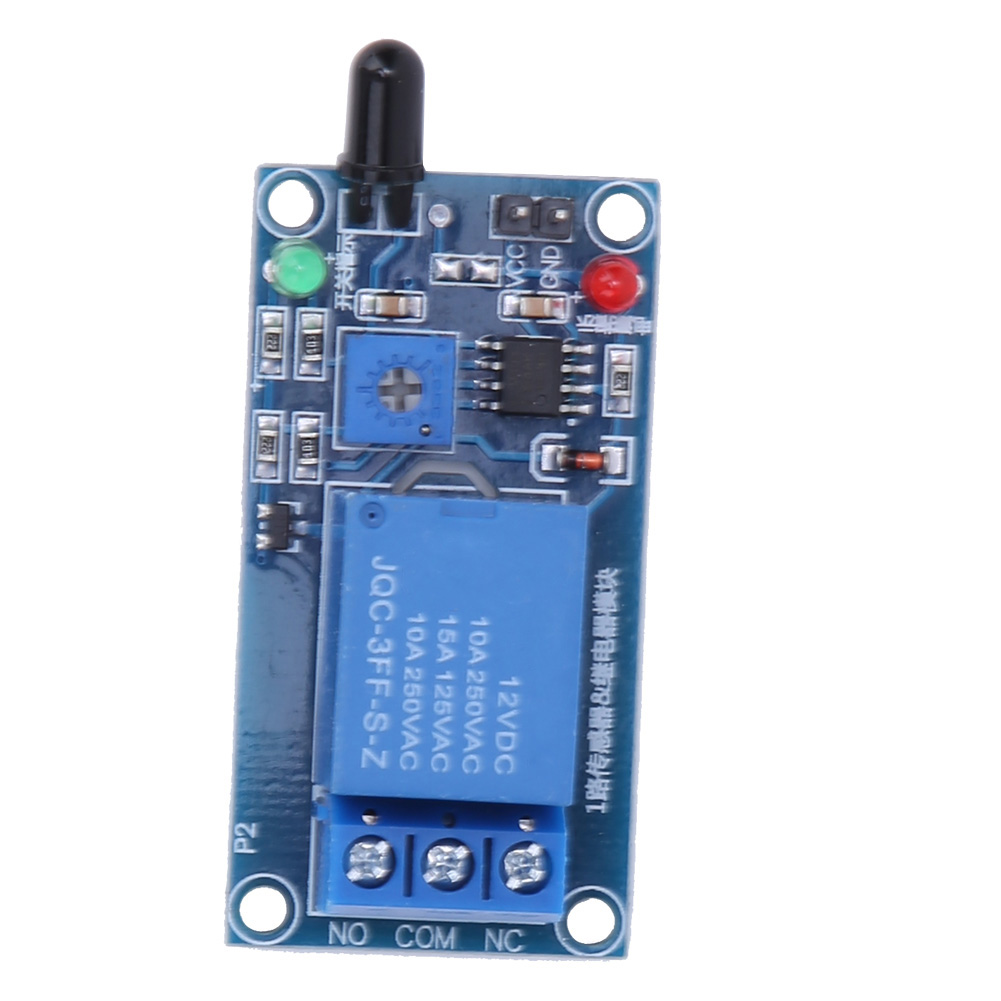

Infrarot-flammenmelder-sensormodul Mit Relais, 12 V Dc, 760–1100 Nm

Willkommen in unserem Shop! Flammendetektor mit Infrarotsensor, entwickelt zur Erkennung von Lichtquellen oder Flammen in einem Wellenlängenbereich von 760 nm bis 1100 nm. Dieses Modul eignet sich ideal für Brandmeldeanlagen, Sicherheitsprojekte oder Überwachungsanwendungen. Technische Daten: - Erfassungsbereich: Eine leichte Flamme wird bis zu 80 cm erfasst. Je größer die Flamme, desto größer kann der Erfassungsabstand sein. - Erfassungswinkel: Ca. 60 Grad, mit besonders hoher Empfindlichkeit gegenüber dem Flammenspektrum. - Einstellbare Empfindlichkeit: Einstellbar über das integrierte blaue Digitalpotentiometer. - Komparatorausgang: Triggert direkt ein Relais. - Einfacher Anschluss: Blaue Klemmenleiste für einfache und sichere Verdrahtung. Produktspezifikationen: - Artikeltyp: Brandmelder - Abmessungen: 50 x 26 mm (1,97 x 1,02 Zoll) - Dicke: 19 mm (0,75 Zoll) - Versorgungsspannung: 12 V DC (Eingang) - Strom: > 150 mA - Maximale Last: 250 V AC 10 A oder 30 V DC 10 A Lieferumfang: 1 x Flammenmelder Benutzerhandbuch: 1. Der Flammenmelder ist hochempfindlich gegenüber Flammen und reagiert auch auf Sonnenlicht. Er wird häufig für Brandmeldeanlagen und ähnliche Anwendungen eingesetzt. 2. Durch Einstellen des Potentiometers kann die Intensität der erkannten Flamme eingestellt werden. Wenn die Flamme den eingestellten Schwellenwert überschreitet, schaltet das Relais und verbindet den gemeinsamen Anschluss mit dem Öffneranschluss. Wenn die Flamme unter dem Schwellenwert liegt, schaltet das Relais und verbindet den gemeinsamen Anschluss mit dem Schließeranschluss. 3. Die drei Anschlüsse (gemeinsam, Öffner, Schließer) fungieren als Doppelschalter. Wenn die Relaisspule erregt ist, verbindet sich der gemeinsame Anschluss mit dem Öffneranschluss; Im stromlosen Zustand ist der Sensor mit dem normalerweise geschlossenen Anschluss verbunden. 4. Halten Sie ausreichend Abstand zwischen Sensor und Flamme, um Hitzeschäden zu vermeiden. Die Erfassungsreichweite für ein Feuerzeug beträgt 80 cm; je größer die Flamme, desto größer kann der Messabstand sein. Dieses Produkt ist sofort einsatzbereit und wird mit einer klaren Anleitung für die schnelle Installation geliefert. Ideal für Elektronikbegeisterte, Ingenieure oder Hausautomatisierungsprojekte.
