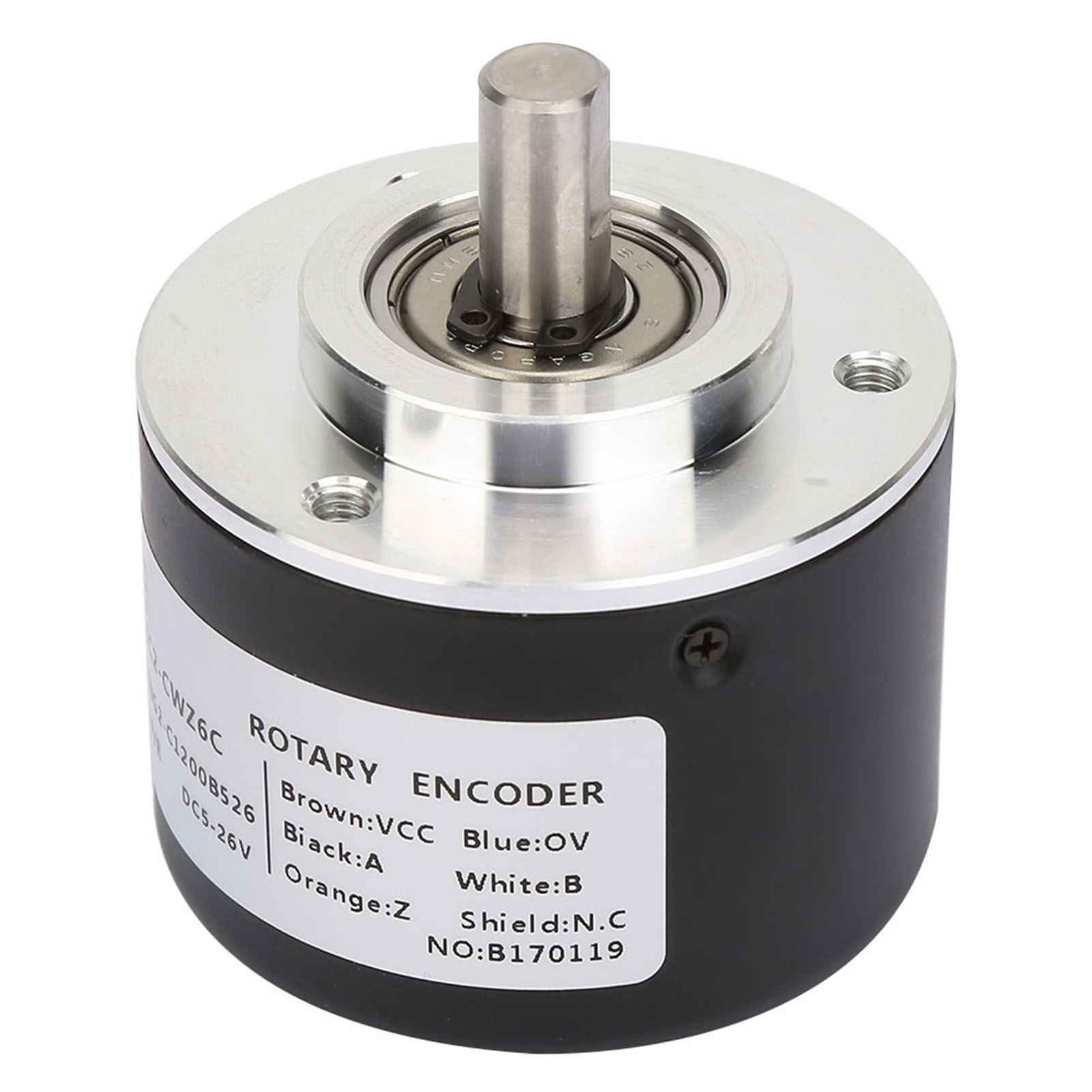

Inkrementeller Drehgeber E6c2-cwz6c, 50 Mm Durchmesser, 300 Impulse Pro Umdrehung, Universell Einsetzbar

Willkommen in unserem Shop! Entdecken Sie unseren hochwertigen inkrementellen Drehgeber, der für zuverlässige und langlebige Leistung in verschiedenen industriellen Anwendungen entwickelt wurde. Mit einem Durchmesser von 50 mm zeichnet sich dieser Encoder durch seine kompakte Größe und Robustheit aus. **Hauptmerkmale:** - Hochwertiger inkrementeller Drehgeber mit 50 mm Durchmesser. - Interne ASIC-Bausteine: hohe Zuverlässigkeit, lange Lebensdauer und hohe Störfestigkeit. - Edelstahlwelle für erhöhte Stabilität und Schutz; Robustes, stoßfestes Metallgehäuse. - Kleine Größe, geringes Gewicht, kompakte Bauweise für einfache Installation. - Schutz gegen Lastkurzschlüsse und Verpolung der Stromversorgung. - Betrieb mit einer Versorgungsspannung von 5–26 V DC (Open-Collector-Ausgang). - Axiale und radiale Belastbarkeit von 50 N, Schubbelastbarkeit von 30 N. **Technische Daten:** - Artikelbezeichnung: Inkrementeller Drehgeber - Modell: E6C2-CWZ6C - Material: Bleilegierung (Gehäuse), Aluminium (Körper) - Eingangsspannung: DC 5–26 V (Open-Collector-Ausgang) - Ausgangsmodi: Spannungsausgang, Kollektorausgang, Komplementärausgang, Gegentaktausgang, Leitungsausgang (lang), Differenzausgang, Gabelausgang - Ausgangsphasen: A, B, Z - Außendurchmesser: 50 mm - Durchmesser der Druckwelle: 8 mm - Standardkabellänge: 2 m - Auflösung (Impulse/Umdrehung): 100, 200, 300, 360, 400, 500, 600, 1000, 1024, 1200, 2000, 2500, 3600, 5000 (wählbar) **Verdrahtungsmethode:** - Braunes Kabel: DC 5-26 V (Pluspol) - Blaues Kabel: 0 V (Minuspol) - Schwarzes Kabel: Phase A - Weißes Kabel: Phase B - Oranges Kabel: Phase Z - Schirmkabel: NC (Erdung) **Leistung und Schutz:** - Phasenverschiebung zwischen den Ausgängen: 90° ± 45° zwischen A und B (1/4 T ± 1/8 T) - Ausgangskonfiguration: NPN Open-Collector-Ausgang - Ausgangskapazität: Angelegte Spannung: max. 30 VDC; Synchronstrom: max. 35 mA; Restspannung: max. 0,4 V (bei einem Synchronstrom von 35 mA) - Maximale Ansprechfrequenz: 100 kHz - Anstiegs- und Abfallzeit des Ausgangssignals: max. 1 μs (Steuerausgangsspannung: 5 V, Lastwiderstand: 1 kΩ, Kabellänge: max. 2 m) - Anlaufdrehmoment: max. 0,9 mN·m - Trägheitsmoment: max. 1x10-6 kg·m²; (3x10-7 kg·m² max. bei 600 P/R max.) - Radiallast auf die Welle: 50 N - Axiallast auf die Welle: 30 N - Maximal zulässige Drehzahl: 6.000 U/min - Schutzschaltungen: Kurzschlussschutz und Verpolungsschutz - Umgebungstemperaturbereich: Betrieb: -10 bis 70 °C; Lagerung: -25 bis 85 °C (nicht vereist) - Umgebungsfeuchtigkeitsbereich Betrieb/Lagerung: 35 % bis 85 % (nicht kondensierend) - Isolationswiderstand: min. 20 MΩ (bei 500 VDC) zwischen leitfähigen Teilen und dem Gehäuse - Durchschlagsfestigkeit: 500 VAC, 50/60 Hz für 1 Minute zwischen leitfähigen Teilen und dem Gehäuse - Vibrationsfestigkeit (Zerstörung): 10 bis 500 Hz, 2 mm oder 150 m/s² doppelte Amplitude für 11 Minuten, 3-mal in jeder Richtung (X, Y und Z) - Stoßfestigkeit (Zerstörung): 1000 m/s², 3-mal in jeder Richtung (X, Y und Z) **Lieferumfang:** - 1 Encoder - 3 Schrauben - 1 Bedienungsanleitung Dieser Encoder eignet sich ideal für den Einsatz in Bewegungssteuerungssystemen, Werkzeugmaschinen und automatisierten Anlagen. Seine robuste Bauweise und die vielfältigen Ausgangsoptionen gewährleisten eine flexible und zuverlässige Integration.
