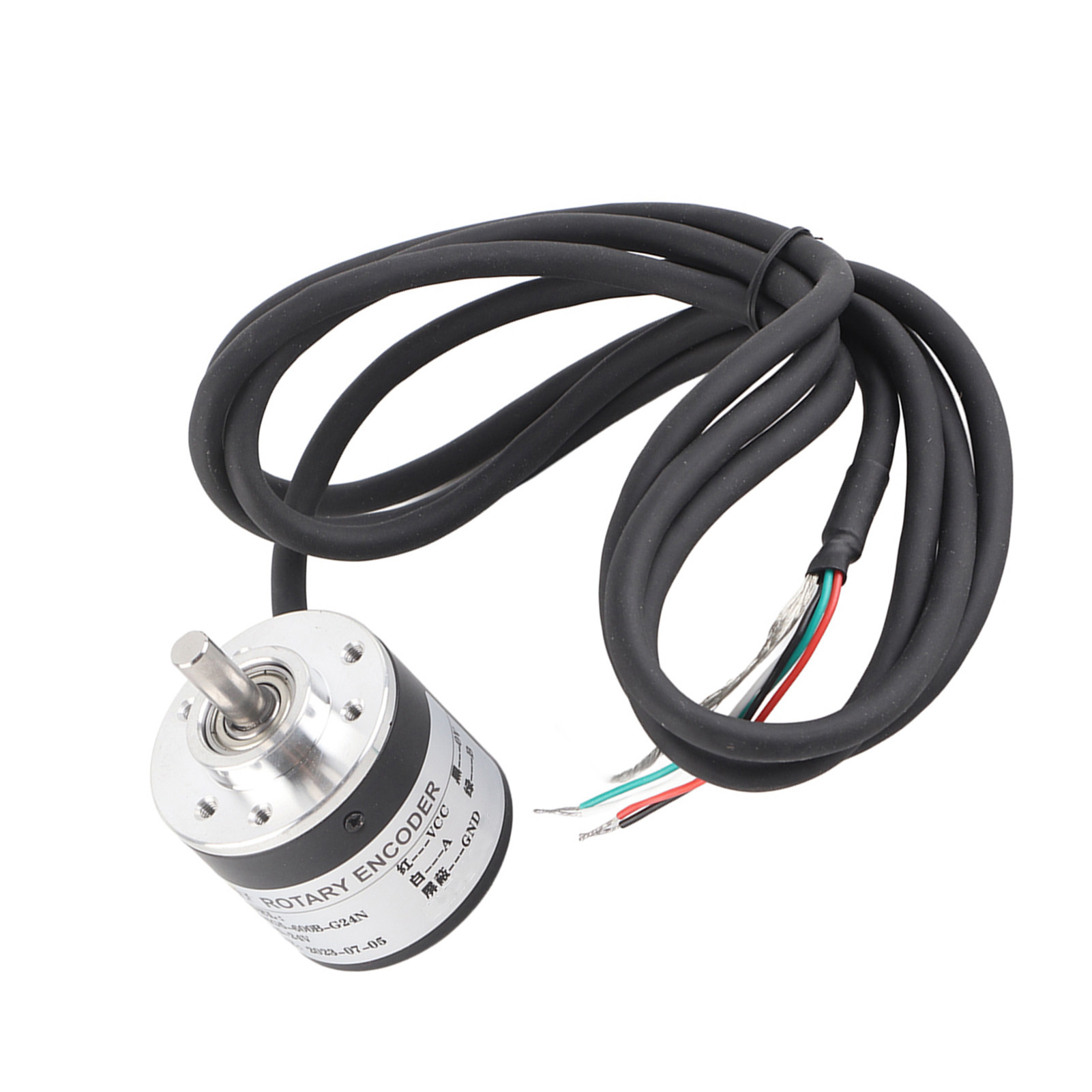

Inkrementeller Magnetoelektrischer Drehgeber, 600 Impulse/umdrehung, 5–24 V Stromversorgung, 2-phasig Ab, 6 Mm Welle

Willkommen in unserem Shop! Wir präsentieren Ihnen unseren inkrementellen Drehgeber mit 600 Impulsen pro Umdrehung (600 p/r), ein hochpräzises Gerät für Ihre Mess- und Steuerungsprojekte. Der Artikel wird mit einem 1,5 Meter langen Kabel geliefert, ist neu und hat Garantie. **Detaillierte Merkmale und Spezifikationen:** * **Auflösung:** 600 Impulse pro Umdrehung (600 p/r). Durch die Nutzung beider Phasen (A und B) ermöglicht ein Frequenzvervierfacher eine Auflösung von 2400 Schritten pro Umdrehung. * **Stromversorgung:** Breiter Gleichspannungsbereich von 5 V bis 24 V für stabile Leistung und zuverlässigen Betrieb. * **Ausgang:** Zweiphasige orthogonale Rechteckimpulsschaltung vom Typ AB. Der Ausgang ist ein NPN-Open-Collector-Ausgang. * **Welle:** 6 mm Durchmesser x 13 mm Länge. * **Gehäuseabmessungen:** 38 mm Durchmesser x 35,5 mm Länge. * **Frequenzgang:** 0 bis 20 kHz. * **Maximale Drehzahl:** 5000 U/min. * **Verkabelung (Standardfarben):** * Rot: VCC-Stromversorgung (+) * Schwarz: Masse (V0) * Grün: Phase A * Weiß: Phase B **Anwendungen:** Dieser Encoder eignet sich ideal zur Messung von Drehzahl, Winkel, Beschleunigung und Länge. Er ist perfekt geeignet für: * Intelligente Wegsteuerung. * Automatische Schneidemaschinen mit fester Länge (Leder usw.). * Schnittlängensteuerung für Stahl. * Höhen- und Gewichtsmesssysteme (Badezimmerwaagen). * Robotik, insbesondere für Rennroboter von Schülern. **Wichtiger Warnhinweis:** Die Phasenausgänge A und B (NPN Open Collector) dürfen **niemals** direkt an die Versorgungsspannung VCC angeschlossen werden. Ein solcher Anschluss beschädigt den Ausgangstransistor. Bitte beachten Sie, dass der Anschlussstecker je nach Charge möglicherweise nicht enthalten ist. **Lieferumfang:** Sie erhalten **1 inkrementellen Drehgeber 600 p/r**.
