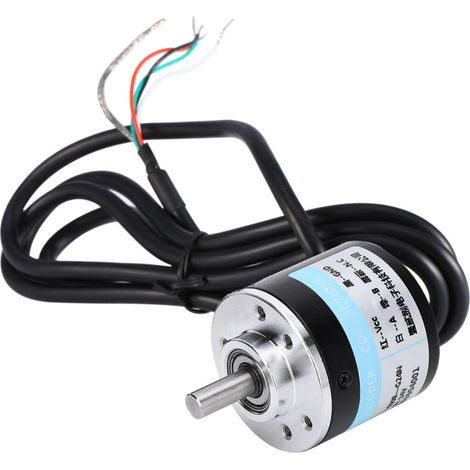

Inkrementeller Magnetoelektrischer Drehgeber 600p/r 5v-24v Ab 2-phasig, 6mm Welle

Allgemeine Beschreibung Der inkrementelle magnetoelektrische Drehgeber ist für Anwendungen konzipiert, die eine präzise Messung von Drehzahl, Winkel und Beschleunigung erfordern. Mit einer Auflösung von 600 Impulsen pro Umdrehung (p/U) im Einphasenbetrieb und bis zu 2400 Impulsen im Zweiphasenbetrieb bietet er einen stabilen und zuverlässigen Betrieb. Dieses Gerät eignet sich ideal für die intelligente Steuerung verschiedener Wegmessungen, insbesondere in automatischen Guillotinen, der Schnittlängensteuerung von Stahl und in Roboterprojekten. Technische Daten: Auflösung: 600 p/U (Einphasenbetrieb), 2400 p/U (Zweiphasenbetrieb) Stromversorgung: DC 5–24 V Welle: 6 mm Abmessungen: 38 x 35,5 mm Maximale mechanische Drehzahl: 5000 U/min Ansprechfrequenz: 0–20 kHz Kabellänge: 1,5 m Kompatibilität und Zubehör Geeignet für die intelligente Steuerung verschiedener Wegmessungen. Wird in automatischen Lederschneidemaschinen mit fester Schnittlänge verwendet. Geeignet zur Steuerung der Schnittlänge von Stahl. Ideal für Robotikprojekte im Bildungsbereich. Installation Für eine korrekte Installation ist es wichtig, den 2-phasigen AB-Ausgang nicht direkt an VCC anzuschließen, um eine Beschädigung der Ausgangstriode zu vermeiden. Die Drähte sind farbcodiert: Grün für Phase A, Weiß für Phase B, Rot für die Stromversorgung Vcc+ und Schwarz für V0. Anwendungen Dieser Encoder kann verwendet werden, um: Drehzahl, Winkel und Beschleunigung eines Objekts zu messen sowie Längen in verschiedenen Steuerungssystemen zu messen. Weitere Informationen Lieferumfang: 1 x 600P/R Encoder
