Installationswandler (dc/dc) Mit Einstellbarer Strom- Und Spannungsregelung Und Dualem Lcd-display – Elektrische Geräte

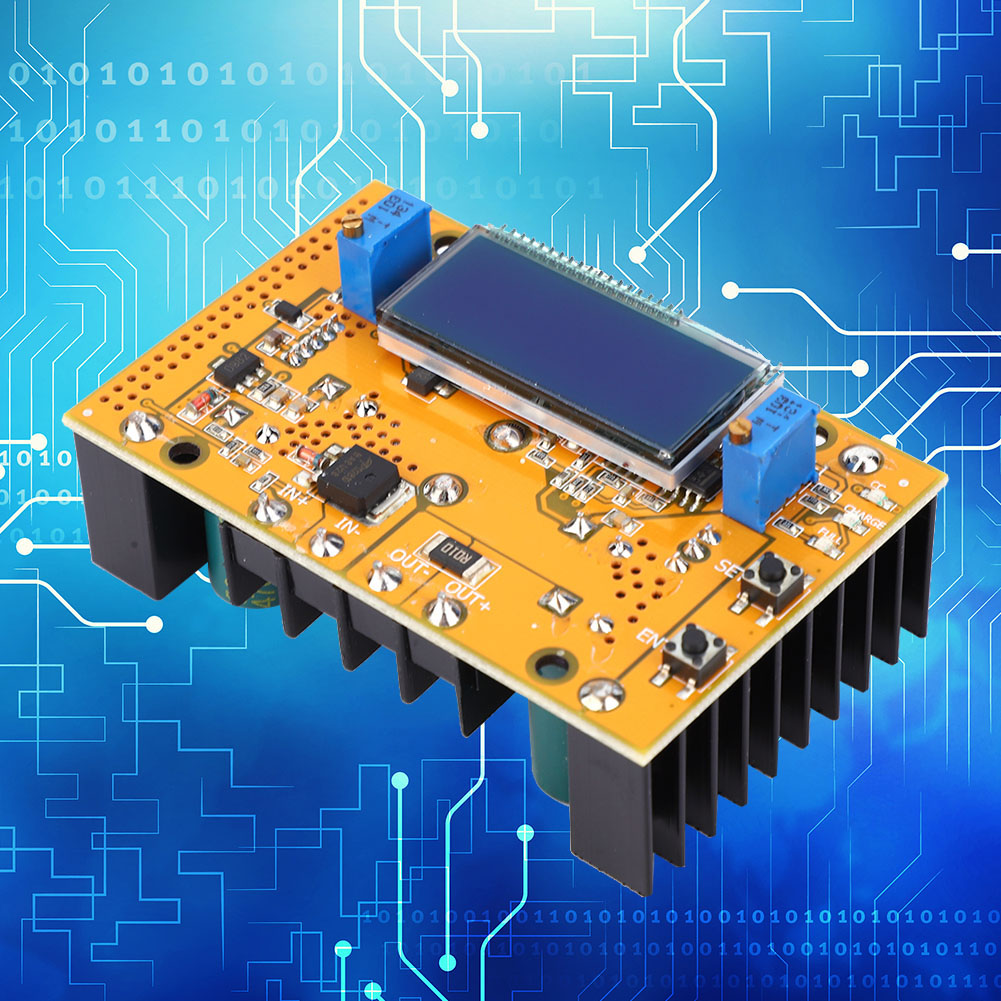

1. Einstellbares Abwärtsmodul mit Überstromschutz 2. Das Modul verfügt über ein LCD-Display für eine klare und langlebige Anzeige. 3. Hochwertige elektronische Bauteile und präzise Fertigung gewährleisten Langlebigkeit. 4. Inklusive Zubehörbeutel für eine einfache und bequeme Montage. 5. Kann als Akkuladegerät und als Konstantstrom-LED-Treibermodul verwendet werden. Artikeltyp: Abwärtsmodul Modell: WD3610 Eingangsspannung: 7–36 V Ausgangsspannung: 2–32 V, einstellbar (Nur als Abwärtsmodul verwendbar. Die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein.) Ausgangsstrom: Einstellbar. Maximal 10 A (Empfohlene Nutzung unter 8 A. Bei weniger als 5 A oder 70 W erfolgt die Kühlung natürlich. Bei Überschreitung dieses Wertes muss die Wärmeableitung verstärkt werden. Die Konstantstromregelung erfordert eine Ausgangsspannung von über 2 V. Die Stromregelung ist nur im Konstantstrombetrieb wirksam.) Ausgangsleistung: Maximal 150 W (Empfohlene Nutzung unter 100 W. Bei großen Spannungsdifferenzen die Leistung reduzieren.) Betriebstemperatur: -20 °C bis +75 °C (Achten Sie auf die Temperatur der Leistungsröhren. Bei Überschreitung die Wärmeableitung verbessern.) Genauigkeit: 0,01 V, 0,01 A, 3-stellige Anzeige, Stromeinheit: Ampere (A) Umwandlungseffizienz: bis zu 95 % Kurzschlussschutz: Ja (im Konstantstrombetrieb. Dies ist der aktuell eingestellte Konstantstromwert.) Verpolungsschutz am Eingang: Ja Rückflussverhinderung am Ausgang: Nein (Zum Laden eine Diode hinzufügen!) Montage: Acrylplatte oben und unten, 8 Stück Abstandshalter, 8 Stück 3-mm-Schrauben. Anschluss: Anschlussklemme oder Lötanschluss, „IN“ ist Eingang, „OUT“ ist Ausgang. Modulgröße: ca. 80 x 53 x 35 mm. Kalibrierung: Dieses Modul verfügt über eine Kalibrierungsfunktion. Sie brauchen sich keine Sorgen um ungenaue Messwerte zu machen. Sollten Sie dennoch ungenaue Messwerte feststellen, können Sie die Kalibrierung wie folgt durchführen. Eine Kalibrierung ist nur bei der ersten Verwendung erforderlich! Spannungskalibrierung: Halten Sie im ausgeschalteten Zustand die „Set“-Taste gedrückt und schalten Sie das Modul ein. Der Spannungskalibrierungsmodus wird aktiviert. Das LCD-Display beginnt zu blinken. Lassen Sie die „Set“-Taste los und drücken Sie die „Set“-Taste, um den Wert zu erhöhen, und die „ENT“-Taste, um ihn zu verringern. Wiederholen Sie diesen Vorgang, bis die korrekte Eingangsspannung erreicht ist. Beispiel: Die Eingangsspannung beträgt 12,65 V. Stellen Sie die Spannung auf 12,65 V ein. Die Einstellung wird nach 2 Sekunden automatisch gespeichert. Schalten Sie das Modul aus. Die Kalibrierung ist abgeschlossen! Hinweis: Einige Kunden berichten, dass sich die Ausgangsspannung des Moduls nach Erhalt nicht einstellen lässt. Dies liegt daran, dass die werkseitige Ausgangsspannung des Moduls auf ca. 20 V eingestellt ist. Sollten Sie dieses Problem feststellen, drehen Sie bitte das Potentiometer ADJ-V mindestens 10 Umdrehungen gegen den Uhrzeigersinn, bis sich der Spannungswert ändert. Anschließend lässt sich die Spannung des Moduls korrekt einstellen. Einstellungshinweise: Mit der Einstelltaste wählen Sie den Anzeigemodus. Es stehen drei Modi zur Verfügung: 1. F-0-Modus: Anzeige der Ausgangsspannung; 2. F-1-Modus: Anzeige der Eingangsspannung; 3. F-2-Modus: Wechselnde Anzeige von Eingangs- und Ausgangsspannung. Bedienung: Drücken Sie die Taste „SET“, um zwischen den drei Anzeigemodi zu wechseln. Die entsprechende Anzeige leuchtet oder erlischt. Drücken Sie anschließend die Taste „ENT“, um die Einstellung zu speichern und den Modus zu verlassen. Drücken Sie die Taste „ENT“, um die Hintergrundbeleuchtung des LCD-Bildschirms ein- und auszuschalten. (1 x Step-Down-Modul, 1 x Beutelmontagezubehör)
