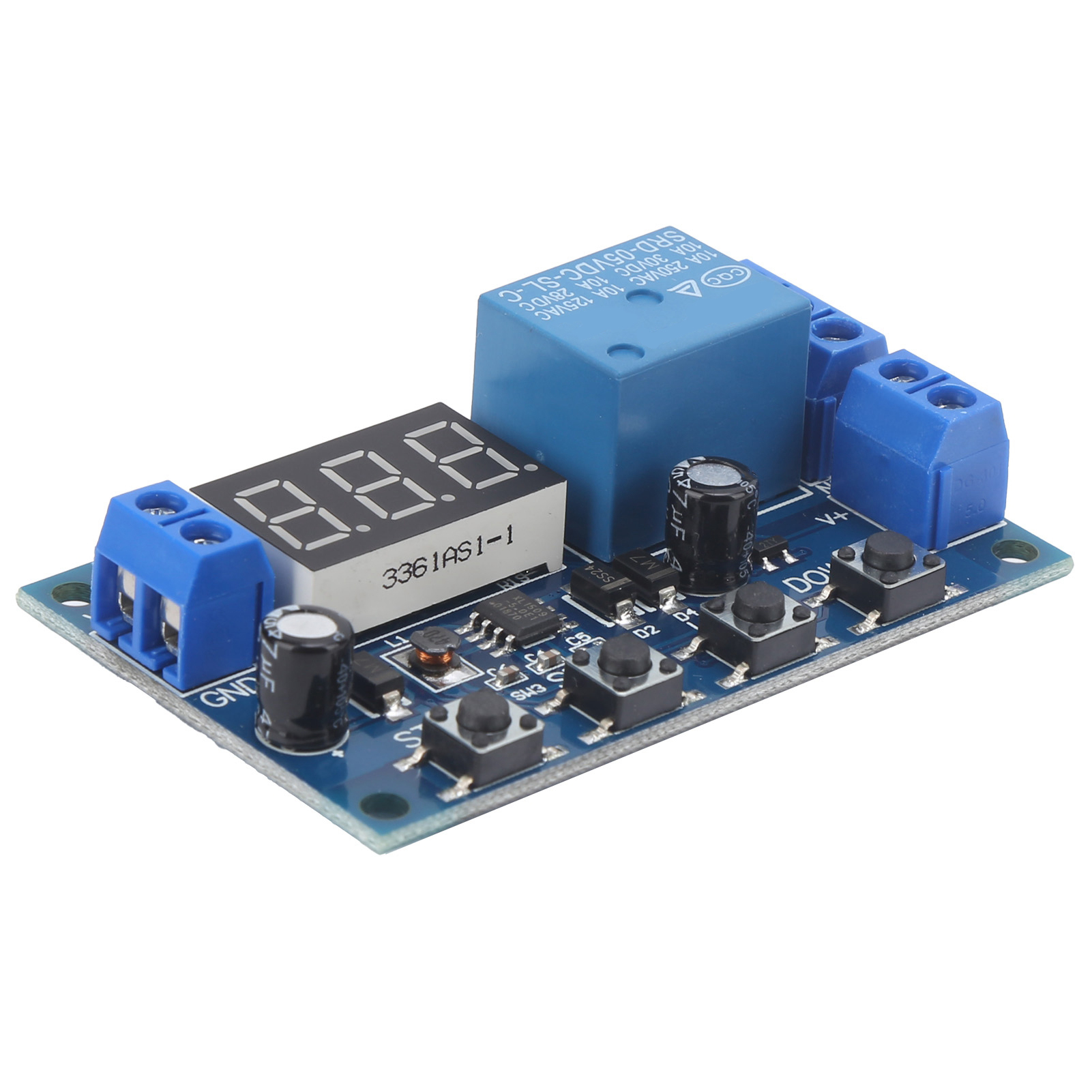

Integrierte Leiterplatte Für Ein Batterielade- Und Entlademodul Mit Voltmeter, Unterspannungs- Und Überspannungsschutz

1. Zusätzlicher Signalausgang. Sobald die Relais-Leitungsbedingung erfüllt ist, gibt das Modul ein High-Pegel-Signal zur Ansteuerung anderer Geräte aus. 2. Dank der seriellen Schnittstellenkommunikation kann der Betriebszustand des Relais in Echtzeit über die serielle Schnittstelle überwacht werden. 3. Lade- und Entladezeiten sind konfigurierbar; die Ladeeinheit schaltet sich nach der Konfiguration automatisch ab. 4. Not-Aus-Funktion über einen Druckknopf (STOP-Taste). Verpolungsschutz: Bei falscher Polung entstehen keine Schäden. 5. Dieses Lademodul ist für Batterien unter 60 V ausgelegt und hat eine Spannungsmessgenauigkeit von unter 0,1 V. Produkttyp: Batterielade- und -entlademodul. Material: Leiterplatte. Technische Daten: 1. Versorgungsspannung: 6–40 V DC; Spannungsmessbereich: 0–60 V DC; Kompatibel mit verschiedenen Batterien unter 60 V; Spannungsmessgenauigkeit: ±0,1 V; 2. Lade- und Entladezeitbereich (OP): 0–999 Minuten. Gebrauchsanweisung: 1. Bestimmen Sie zunächst den Betriebsmodus des Relais. 2. Je nach Betriebsmodus des Relais blinkt auf der Hauptschnittstelle (nach dem Einschalten des Moduls blinkt der aktuelle Betriebsmodus (Standard: Modus U-1), anschließend wird die Hauptschnittstelle angezeigt). Halten Sie die SET-Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los, um die Modusauswahl aufzurufen. Wählen Sie den gewünschten Modus (U-1 bis U-6) mit den AUF- und AB-Tasten aus. 3. Nach Auswahl des Modus (z. B. U-1) drücken Sie kurz die SET-Taste, um die entsprechenden Parameter einzustellen. Die einzustellenden Parameter blinken (obere Spannungsgrenze UL1, untere Spannungsgrenze nL1, Einschaltzeit OP). Verwenden Sie die AUF- und AB-Tasten, um den Parameterwert anzupassen. Ein langer Druck ermöglicht eine schnelle Erhöhung oder Verringerung, ein kurzer Druck eine Erhöhung oder Verringerung um eine Einheit. Drücken Sie die SET-Taste kurz, um den nächsten Parameter des aktuellen Modus einzustellen; die Vorgehensweise ist dieselbe. 4. Nach dem Einstellen der Parameter des ausgewählten Modus halten Sie die SET-Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los. Der ausgewählte Modus blinkt, anschließend kehren Sie zur Hauptoberfläche zurück. Die Parameterkonfiguration war erfolgreich! 5. Drücken Sie auf der Hauptoberfläche kurz die Taste AB, um zwischen Spannung und Zeit umzuschalten. Modusauswahl: Halten Sie die Taste SET gedrückt, um darauf zuzugreifen. Nach Abschluss der Konfiguration halten Sie die Taste SET erneut gedrückt, um die Modusauswahl zu beenden und zur Hauptoberfläche zurückzukehren. Betriebsmodus: Obere Spannungsgrenze: UL1, Untere Spannungsgrenze: nL1. Die obere Spannungsgrenze muss größer als die untere sein (UL1 > nL1). U-1: Lastmessung: Wenn die gemessene Spannung unter der unteren Grenze liegt, schließt das Relais; wenn sie über der oberen Grenze liegt, öffnet das Relais. U-2: Lastmesszeitsteuerung: Stellen Sie die Lastzeit (OP) ein. Wenn die gemessene Spannung unter der unteren Grenze liegt, schließt das Relais und der Countdown für die OP-Zeit beginnt. U-3: Entladeerkennung: Nach Ablauf der Zeit schaltet das Relais ab; wenn die Spannung die obere Grenze überschreitet, schaltet das Relais ab. U-4: Entladeerkennungszeitsteuerung: Stellen Sie die Entladezeit (OP) ein; Wenn die gemessene Spannung den oberen Grenzwert überschreitet, schließt das Relais und der OP-Zeit-Countdown beginnt nach der Aktivierung. Nach Ablauf der Zeit trennt das Relais; wenn die gemessene Spannung unter den unteren Grenzwert fällt, wird das Relais deaktiviert. U-5: Schließung innerhalb des Funkspalts: Wenn die gemessene Spannung zwischen dem oberen und unteren Grenzwert liegt, schließt das Relais; andernfalls ist es getrennt. U-6: Schließung außerhalb des Funkspalts: Wenn die gemessene Spannung unter dem unteren Grenzwert oder über dem oberen Grenzwert liegt, aktiviert das Relais; andernfalls ist es getrennt. x Batterielade-/Entlademodul
