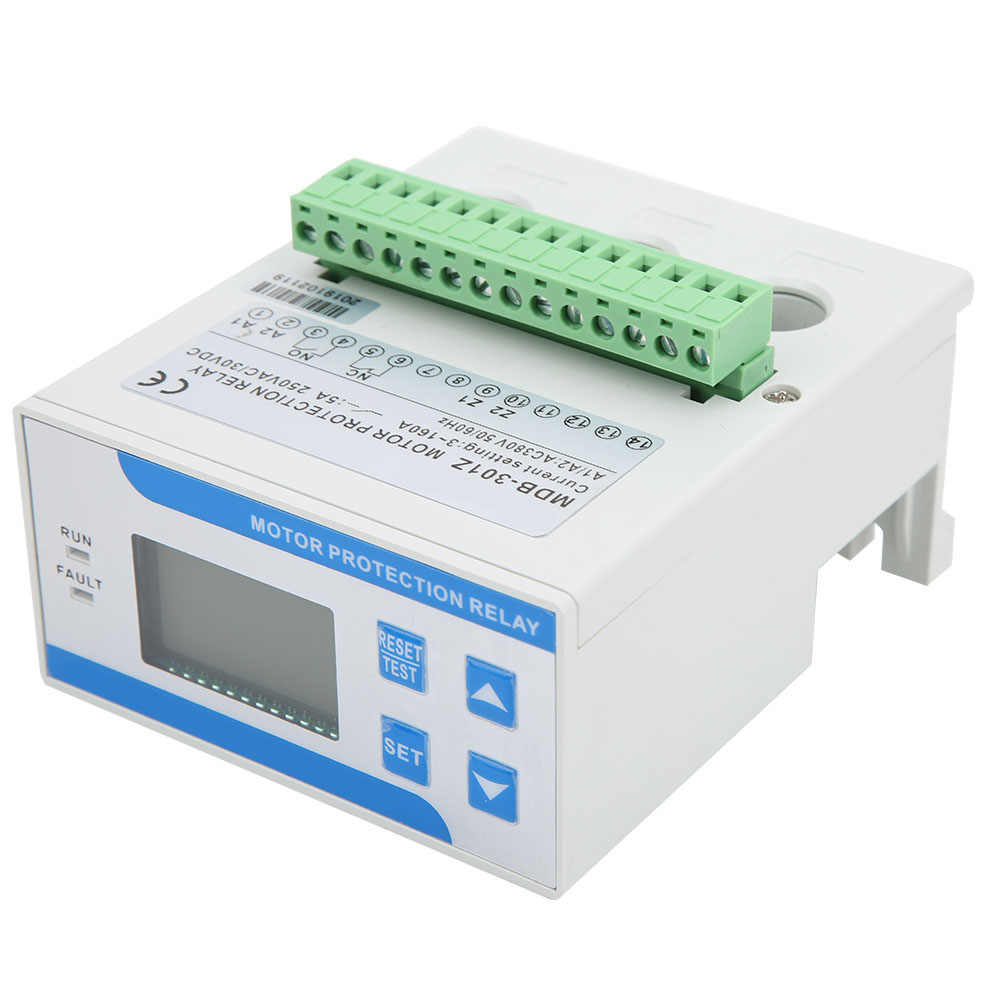

Integrierter Dreiphasiger Digitaler Motorschutzschalter Mit Phasenausfall-, Überlast- Und Unterlastschutz, 380 V Ac, 3–160 A

1. Der Schutz verfügt über eine Stromausfallschutzfunktion, die ein unbeabsichtigtes Anlaufen des Motors nach einem Stromausfall verhindert. 2. Schutz gegen Überstrom, Phasenfehler, Überlast und Unterlast. 3. Schienenmontage für einfache Installation. 4. Mehrere Reset-Modi für unterschiedliche Anforderungen. 5. Digitaler intelligenter Motorschutz mit Digitalanzeige für vereinfachte Motorstatusüberwachung. 6. Fehlerprotokollierungsfunktion für eine intelligentere und komfortablere Nutzung. Produkttyp: Motorschutz. Schutzfunktionen: Überlast (einstellbare Zeit): Der Betriebsstrom überschreitet den eingestellten Wert. Auslösezeit: 0,5 bis 60 Sekunden. Einstellbereich: 0,3 bis 16 A, 3 bis 160 A, 10 bis 999 A. Überlast (Rücklaufverzögerung): Der Betriebsstrom überschreitet den eingestellten Wert. Auslösekurve: 1- bis 5-fache Rücklaufverzögerung. Einstellbereich: 0,3 bis 16 A, 3 bis 160 A, 10 bis 999 A. Unterlast: Der Betriebsstrom ist kleiner als der eingestellte Wert. Aktivierung nach dem Anlauf. 0,5–60 s. Der Einstellbereich entspricht dem für Überlast. Hinweis: Der Unterlastwert muss kleiner als der Überlastwert sein. Phasenfehler: Die Stromunsymmetrie überschreitet 50 %. 2 s. Stromunsymmetrie: Die Stromunsymmetrie überschreitet den eingestellten Wert. Einstellbereich: 10–50 %. 5 s. Unsymmetrie = (Phasenstrom – maximaler Mittelstrom I / Mittelstrom I) × 100 %. Anlaufverzögerung: Während des Motoranlaufs schützt der Schutzschalter vor Überlast, Unterlast, Rotorblockierung und Unsymmetrie. Hinweis: Während des Anlaufs wird ein Countdown-Timer angezeigt. 0–200 s. Rotorblockierung: Der Betriebsstrom überschreitet den eingestellten Überlastfaktor, und der Motor wird nach 3 s neu gestartet. Einstellbereich: 1,5–8-facher Überlaststrom. Kurzschluss: Der Betriebsstrom überschreitet das 10-fache des eingestellten Überlastfaktors. ≤ 50 ms. Leckstrom: Der Nullstrom überschreitet den eingestellten Wert. Einstellbereich: 30 mA – 2,5 A. Ein 5 A/10 mA Nullstromwandler muss angeschlossen werden. Überspannungsschutz: Bei Überschreitung des eingestellten Werts durch die Betriebsspannung beträgt die Differenz 5 Sekunden lang. Einstellbereich: 65–690 V. Unterspannungsschutz: Bei Unterschreitung des eingestellten Werts durch die Betriebsspannung beträgt die Differenz 5 Sekunden lang. Einstellbereich: 65–600 V. Lieferumfang: 1 Motorschutzschalter, 1 Bedienungsanleitung.
