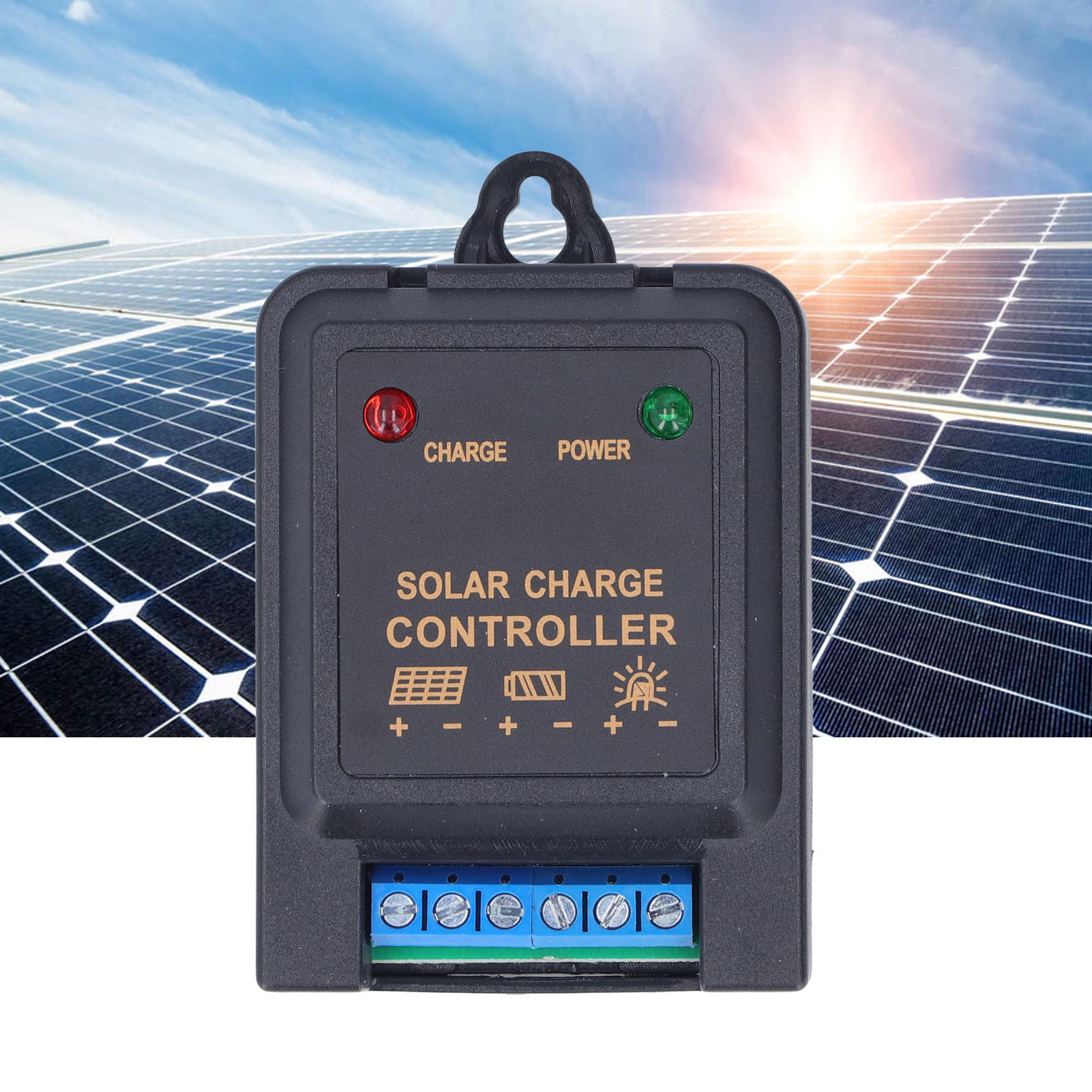

Intelligenter Solar-lade-/entladeregler 6v/12v 3a, Geeignet Für Rasenleuchten, Gartenleuchten Und Insektenlampen, Mit Regensteuerung.

Willkommen in unserem Shop! Dieser Solarladeregler, Modell JC0603, ist ein zuverlässiges und vielseitiges Gerät zur Steuerung des Ladens und Entladens von Batterien. Er wird als Einzelgerät geliefert und ist sofort einsatzbereit. Hier die detaillierten Produktmerkmale: **Intelligente Funktionen:** - Intelligente Steuerung: Ermöglicht lichtbasierte Steuerung, Timersteuerung, kommerzielle Steuerung usw. für einen äußerst zuverlässigen Betrieb. - Sicheres Laden: Verfügt über einen 3-stufigen PWM-Lademodus: Schnellladung, Ausgleichsladung und Erhaltungsladung. - Erhöhte Sicherheit: Schutz vor Überladung, Tiefentladung, Überstrom, Kurzschlüssen und Verpolung. - Hohe Kompatibilität: Ideal für 6-V- und 12-V-Batteriesysteme, geeignet für den Einsatz in Haushalten und Straßenbeleuchtung. - Einfache Installation: Leicht und kompakt, daher sehr einfach zu installieren. **Technische Daten:** - Produkttyp: Solarladeregler - Modell: JC0603 - Material: ABS - Anwendung: Steuerung von Solarladung und -entladung - Nennspannung: 6 V oder 12 V - Hohe Ladespannung: 7,4 V oder 14,8 V - Ausgleichsladespannung: 7,25 V oder 14,5 V - Erhaltungsladespannung: 6,85 V oder 13,7 V - Unterspannungsschutz: 5,4 V oder 10,8 V - Unterspannungswiederherstellung: 6,5 V oder 13 V - Leerlaufstrom: ≤ 6 mA - Spannungsabfall im Ladekreis: ≤ 0,2 V - Spannungsabfall im Entladekreis: ≤ 0,1 V - Maximaler Ladestrom: 3 A - Maximaler Ladestrom unter Last: 3 A - Schutzfunktionen des Reglers: Überlast-, Verpolungs-, Tiefentlade-, Kurzschlussschutz usw. - Ladeverfahren: PWM-Regelung - Regensteuerung: Wartet, bis Regenwasser in die Regensteuerungsleitung eindringt. - Betriebshöhe: ≤ 5500 m, über 2000 m, Leistungsreduzierung. Betriebstemperatur: -20 °C bis 55 °C **LED-Anzeigen:** Laden (LED): Aus: Nachts oder Akku nicht angeschlossen. Dauerhaft an: Akku im Ausgleichslademodus. Stromversorgung (LED): Grün: An: Normaler Controller-Ausgang. Grün: Aus: Controller-Ausgangsschutz. **Bedienungsanleitung:** 1. Installationsumgebung: An einem trockenen und gut belüfteten Ort installieren. 2. Verdrahtung: A. Akku: Pluspol links, korrekte Verbindung prüfen. B. Solarpanel anschließen: Pluspol links, korrekte Verbindung, die Ladeanzeige leuchtet auf und das Panel wechselt in den Lademodus. Andernfalls Verdrahtung prüfen. C. Lichtquelle anschließen: Glühbirne und Pluspol links; Bei korrekter Verbindung leuchtet die Glühbirne. Bei Straßenlaternen bleibt das Licht tagsüber sowie bei Unter- oder Überspannung ausgeschaltet. Überprüfen Sie andernfalls die Verkabelung. D. Schließen Sie abschließend das Regensensorkabel oberhalb der Lampe an und prüfen Sie dessen Funktion. Für optimale Empfindlichkeit sollte das Kabel nicht länger als 1 Meter sein. Hinweis: Befolgen Sie diese Schritte, um eine Beschädigung des Steuergeräts zu vermeiden. 3. Das Steuergerät verfügt über einen DIP-Schalter (Code 8421) für den Timer. Öffnen Sie das Gehäuse, um auf die Einstellungen zuzugreifen: - Beispiel: Für einen 6-Stunden-Timer aktivieren Sie die Schalter 2 und 3. Für 11 Stunden aktivieren Sie die Schalter 8, 2 und 1. - Sind alle Schalter aktiviert, schaltet das Steuergerät in den Volllichtmodus. - Sind alle Schalter deaktiviert, schaltet das Steuergerät in den Benutzermodus mit 24-Stunden-Ausgabe. **Lieferumfang:** - 1 x Solarladeregler
