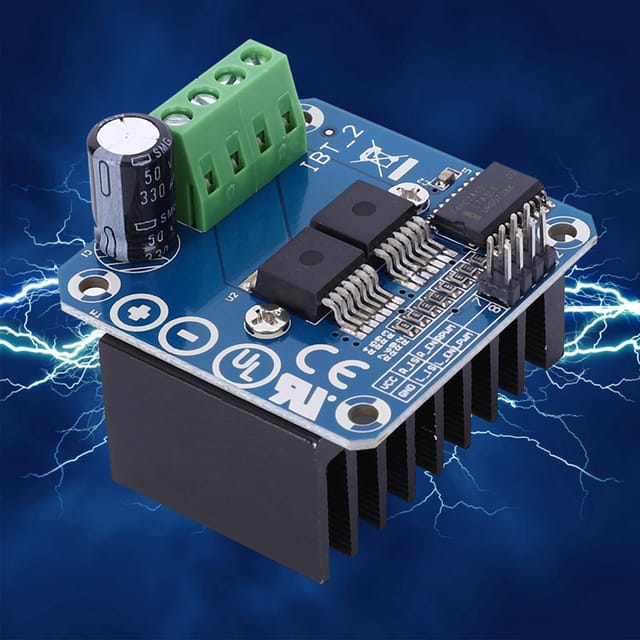

Intelligentes Hochleistungs-motorsteuerungsmodul Für Fahrzeuge Bts7960 43a

Willkommen in unserem Shop! Wir freuen uns, Ihnen unser Motorsteuerungsmodul vorzustellen – ein Produkt, das Leistung, Sicherheit und Zuverlässigkeit vereint. Ausgestattet mit dem BTS7960-Chip bildet dieses Modul ein komplettes, leistungsstarkes H-Brücken-Steuermodul mit Überhitzungsschutz. Die duale BTS7960-H-Brücken-Steuerschaltung bietet leistungsstarke Steuer- und Bremsfunktionen, isoliert den Mikrocontroller effektiv vom Motor und unterstützt einen hohen Strom von 43 A. Das Modul ermöglicht Vorwärts- und Rückwärtslauf des Motors mit zwei PWM-Eingängen mit einer maximalen Frequenz von 25 kHz. Die 5-V-Isolation vom Mikrocontroller schützt diesen zuverlässig. Das Produkt zeichnet sich durch stabile Leistung und lange Lebensdauer aus. Merkmale: - Hochstrom-Dual-BTS7960-Motortreibermodul (43 A) in H-Brücken-Konfiguration - 5-V-Isolation vom Mikrocontroller für effektiven Schutz des Mikrocontrollers - Integrierte 5-V-Leistungsanzeige - Spannungsanzeige am Motortreiberausgang - Lötbarer Kühlkörper Pinbelegung: 1. RPWM: Rechtsdrehung im PWM-Modus 2. LPWM: Linksdrehung im PWM-Modus 3. R_EN: Rechtsdrehung aktivieren (aktiv hoch) 4. L_EN: Linksdrehung aktivieren (aktiv hoch) 5. R_IS: Stromwarnung für Rechtsdrehung (kann undefiniert bleiben) 6. L_IS: Warnung bei Linksdrehung (kann unbeschaltet bleiben) 7. VCC: (5V) 8. GND Anschlussmethode: Methode 1: - VCC: 5 V vom Mikrocontroller (MCU) - GND: GND vom Mikrocontroller (MCU) - L_PWM: PWM oder 5 V vom Mikrocontroller (MCU) für Drehung gegen den Uhrzeigersinn (im Uhrzeigersinn) - R_PWM: PWM oder 5 V vom Mikrocontroller (MCU) für Drehung im Uhrzeigersinn (gegen den Uhrzeigersinn) - R_EN und L_EN: 5 V vom Mikrocontroller (MCU) Methode 2: - VCC: 5 V vom Mikrocontroller (MCU) - GND: GND vom Mikrocontroller (MCU) - L_PWM: 5 V vom Mikrocontroller (MCU) für Drehung gegen den Uhrzeigersinn (im Uhrzeigersinn) - R_PWM: 5 V vom Mikrocontroller (MCU) für Drehung im Uhrzeigersinn (gegen den Uhrzeigersinn) - R_EN und L_EN: PWM vom Mikrocontroller (MCU) Nur vier Drähte (GND, 5 V, PWM1, PWM2) werden zwischen dem MCU und dem Steuermodul benötigt. 5-V-Isolationschip (kann mit der 5-V-Versorgung des MCU geteilt werden). Ermöglicht Vorwärtsdrehung des Motors, zwei PWM-Eingänge mit einer Frequenz von bis zu 25 kHz. Zwei Fehlersignalausgänge für den Wärmefluss. 5-V-Isolationschip (kann mit der 5-V-Versorgung des MCU geteilt werden), Sie können auch die integrierte 5-V-Stromversorgung verwenden. Versorgungsspannung von 5,5 V bis 27 V. Lieferumfang: 1 x Motorsteuerungsmodul Hinweis: Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Bitte stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen. Produktabmessungen: Detaillierte Maßangaben liegen dem Produkt bei, um absolute Genauigkeit zu gewährleisten. Die genauen Maße entnehmen Sie bitte den technischen Spezifikationen.
