EJ.LIFE

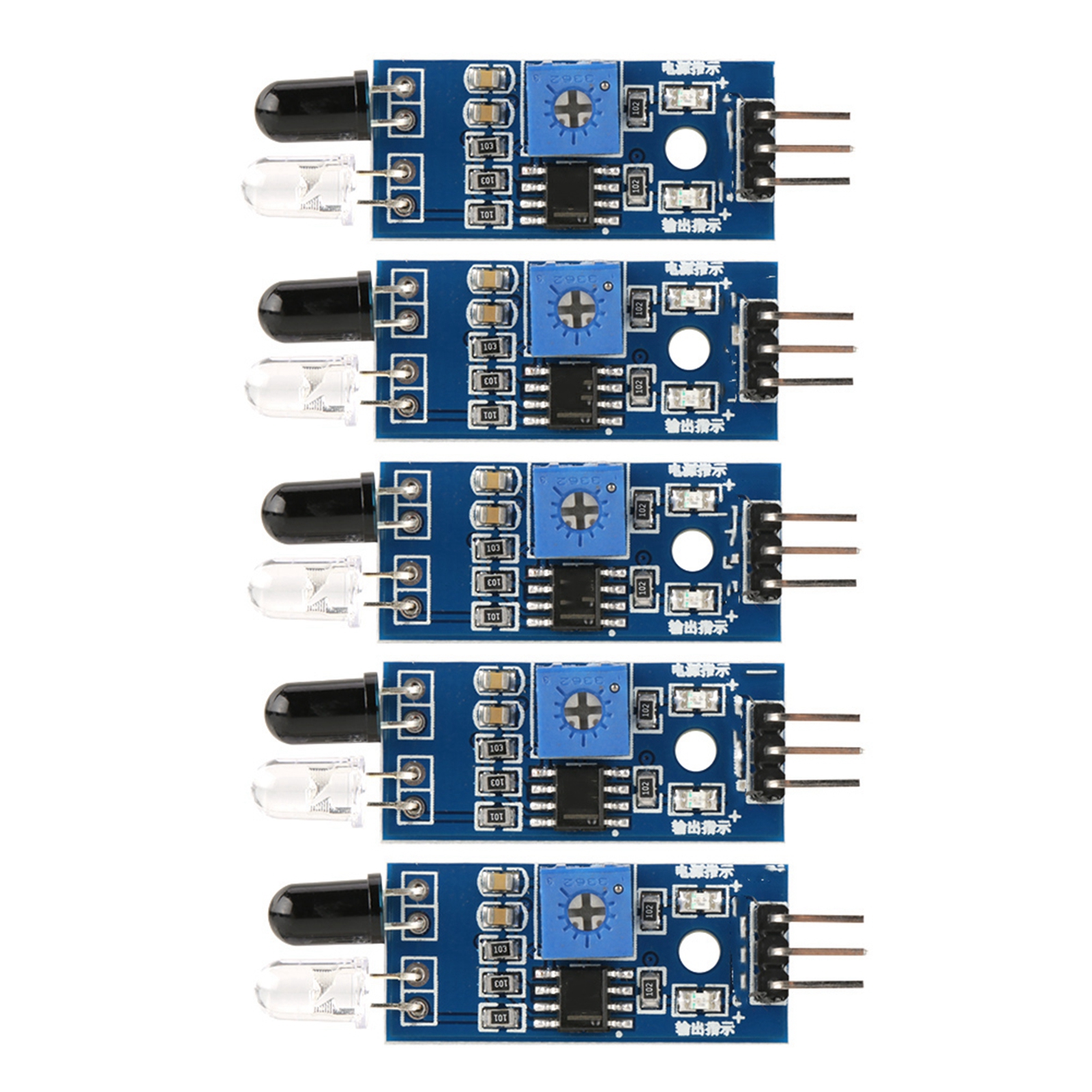

Ir-vermeidungssensor, Komplette Komponenten Weit Verbreitet, Lange Lebensdauer. Ir-vermeidungssensor Für Den Außenbereich.
EAN 7796195480439
20,97 €
ab 20,97 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: heute
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 20,97 € | Gratis | 20,97 € | Zum Shop |
| Merkmale | 1. Der Erfassungsbereich des Sensors lässt sich mit einem Potentiometer einstellen, was geringe Störungen sowie eine einfache Montage und Bedienung ermöglicht. 2. Er ist vielseitig einsetzbar, beispielsweise zur Hindernisvermeidung durch Roboter, Fahrzeuge mit Hindernisvermeidung, in Montagelinien, zur Schwarz-Weiß-Linienverfolgung und für viele weitere Anwendungen. 3. Sobald das Signalmodul ein Hindernis erkennt, leuchtet die grüne LED auf der Platine auf und gleichzeitig gibt der OUT-Anschluss ein Signal mit niedrigem Pegel aus. Die Erfassungsdistanz lässt sich mit einem Potentiometer anpassen; durch Drehen im Uhrzeigersinn wird die Reichweite erhöht. 4. Da es sich um einen aktiven Infrarot-Reflexionssensor handelt, sind Reflexionsgrad und Form des Ziels entscheidend für die Erfassungsreichweite. Schwarz hat die geringste, Weiß die größte Erfassungsreichweite. Kleine Objekte haben eine geringe, große Objekte eine hohe Erfassungsreichweite. 5. Der OUT-Anschluss des Sensormoduls kann direkt mit dem IO-Anschluss des Mikrocontrollers verbunden werden und auch ein 5V-Relais direkt ansteuern. Spezifikationen: Beschreibung: Das Sensormodul ist umgebungslichtadaptiv. Es verfügt über zwei Infrarot-Sende- und Empfangsröhren. Die Senderöhre sendet Infrarotstrahlung mit einer spezifischen Frequenz aus, die beim Erkennen von Hindernissen (reflektierenden Oberflächen) reflektiert und von der Empfangsröhre empfangen wird. Nach der Verarbeitung durch die Komparatorschaltung leuchtet die grüne LED auf, und die Signalausgangsschnittstelle gibt ein digitales Signal (ein Niederspannungssignal) aus. Die Erfassungsreichweite kann mit dem Potentiometer eingestellt werden; der effektive Entfernungsbereich beträgt 2–60 cm, und die Betriebsspannung liegt zwischen 3,3 V und 5 V. Merkmale: Die Erfassungsreichweite des Sensors kann mit einem Potentiometer eingestellt werden, er ist störungsarm und einfach zu montieren und zu verwenden. Es eignet sich für vielfältige Anwendungen, z. B. zur Hindernisvermeidung von Robotern und Fahrzeugen, für Montagelinien, zur Linienverfolgung (schwarz/weiß) und viele weitere. Sobald das Signalmodul ein Hindernis erkennt, leuchtet die grüne LED auf der Platine auf, und gleichzeitig gibt der OUT-Port ein Low-Pegel-Signal aus. Die Erfassungsreichweite lässt sich über das Potentiometer einstellen: Drehen im Uhrzeigersinn erhöht sie, Drehen gegen den Uhrzeigersinn verringert sie. Da es sich um einen aktiven Infrarot-Reflexionssensor handelt, sind Reflexionsgrad und Form des Objekts entscheidend für die Reichweite. Schwarz hat die geringste, Weiß die größte Erfassungsreichweite; kleine Objekte werden in geringer, große in großer Reichweite erfasst. Der OUT-Port des Sensormoduls kann direkt mit dem IO-Port des Mikrocontrollers verbunden und ein 5-V-Relais ansteuern. Der Komparator verwendet LM393-Chips für stabile Leistung und wird mit 3–5 V Gleichstrom betrieben. Die rote Betriebsanzeige leuchtet im eingeschalteten Zustand. Dank der 3-mm-Schraublöcher ist die Montage einfach und komfortabel. Jedes Modul verfügt über einen voreingestellten Schwellenwert. Vergleichen Sie die Spannung sorgfältig mit der Potentiometereinstellung und verstellen Sie das Potentiometer nicht willkürlich. Spezifikationen: Betriebsspannung: 3,3–5 V; Erfassungsbereich: 2–30 cm; Winkel: 35°; Verdrahtung: VCC-VCC; GND-GND; OUT-IO Größe: 4 × 1,5 cm / 1,5 × 0,6 Zoll Menge: 5 Stück Gewicht: ca. 3 g Modulschnittstellen: VCC: Externer 3,3-V- bis 5-V-Anschluss (direkter Anschluss an 5-V- und 3,3-V-Mikrocontroller möglich) GND: Externe Masse OUT: Digitaler Ausgang (0 und 1) Lieferumfang: 5 x Module |
