Ir23f08 8-kanal-infrarot-relaismodul, Vielseitige Drahtlose Fernbedienung Für Die Hausautomation

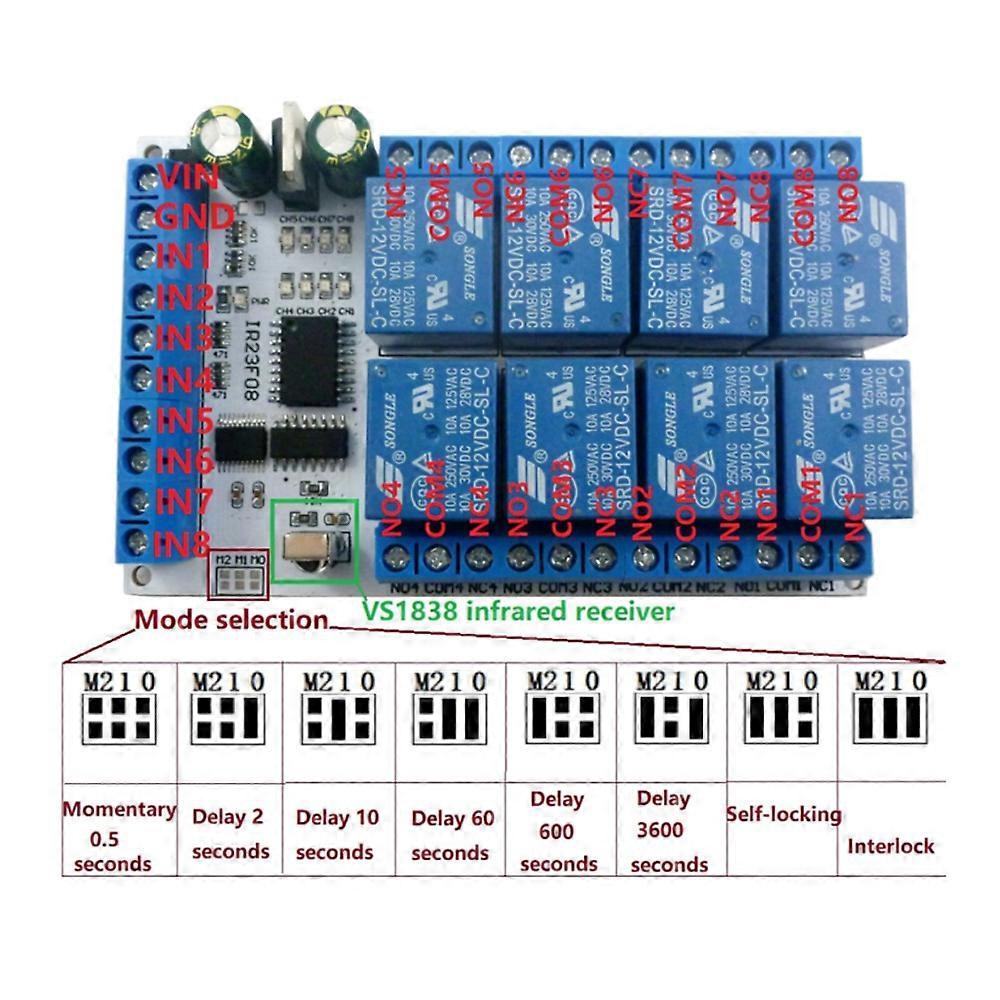

Willkommen in unserem Shop! Entdecken Sie unseren 8-Kanal-Multifunktions-Infrarot-Controller, der für die präzise und zuverlässige Steuerung Ihrer Relais entwickelt wurde. Jeder Kanal arbeitet unabhängig mit separater Triggerung und Zeitsteuerung ohne gegenseitige Beeinflussung. **Hauptmerkmale:** - **8 unabhängige Kanäle**: Jeder Kanal kann individuell getriggert und verzögert werden. - **4 Betriebsmodi**: Momentan, Zeitverzögerung (2/10/60/600/3600 Sekunden), Toggle und Latch. Die Auswahl von Modus und Verzögerung erfolgt über Lötpads. - **Triggerung durch niedrigen Impuls**: Anschluss an Masse (GND) über einen Taster oder Steuerung über ein Low-Pegel-Signal an einen I/O-Pin des Mikrocontrollers. - **Verfügbare Modi**: „Momentan“, „Selbstverriegelnd“, „Verriegelt“ und „Verzögert“. **Technische Daten:** - **Relais**: - Betriebsspannung: 5 V oder 12 V (optional) - Betriebsstrom (DC 12V): Standby 8mA, 1 Relais 37mA, 2 Relais 66mA, 3 Relais 94mA, 4 Relais 122mA, 5 Relais 150mA, 6 Relais 178mA, 7 Relais 206mA, 8 Relais 232mA. - **Infrarot-Empfänger**: VS1838 (oder kompatibel) - **Infrarot-Fernbedienung**: NEC-Codierung - **Reichweite**: 8-15 Meter (Empfängerempfindlichkeit ≥0,5mW/m²) - **Eingangssteueranschluss**: TTL-Pegel 5V, NPN-Trigger, 0,2 bis 2 Sekunden Low-Impuls - **Maximale Relaislastkapazität**: DC 1-110V/5A; AC 85-265V/6A - **Artikelabmessungen:** 99 * 62 * 20 mm / 3,9 * 2,44 * 0,79 Zoll - **Artikelgewicht:** 116 g / 4,09 oz **Infrarot-Fernbedienung:** - **Übertragung/Codierung:** NEC-Codierung - **Fernbedienung:** Infrarot - **Wellenlänge:** 950 nm - **Stromversorgung:** DC 3 V - **Betriebsspannung:** 2,2-3,4 V - **Betriebsstrom:** ≥10 mA - **Standby-Strom:** ≥1 µA - **Sendeleistung:** 90 mW/sr Typ. - **Reichweite**: 8–15 Meter (Empfängerempfindlichkeit ≥ 0,5 mW/m²) - **Frequenz**: 38 kHz - **Knopfzelle**: CR2025 (nicht enthalten) - **Betriebstemperatur**: +55 °C bis -45 °C - **Lagertemperatur**: -25 °C bis +55 °C - **Abmessungen**: 85 × 40 × 7 mm / 3,35 × 1,57 × 0,27 Zoll - **Gewicht**: 11 g / 0,39 oz **Verpackungsabmessungen und -gewicht:** - **Verpackungsgröße**: 120 × 85 × 40 mm / 4,72 Zoll * 3,35 * 1,57 Zoll - **Paketgewicht**: 130 g / 4,58 oz **Glossar:** - **NO**: Normalerweise offener Relaiskontakt - **COM**: Gemeinsamer Relaiskontakt - **NC**: Normalerweise geschlossener Relaiskontakt - **Relais geöffnet**: COM mit NO verbunden - **Relais geschlossen**: COM von NO getrennt - **Momentan**: Durch Drücken der Fernbedienungstaste (oder Auslösen des Eingangs) öffnet das Relais und schließt nach 0,5 Sekunden wieder. - **Selbstverriegelnd**: Durch Drücken der Taste (oder Auslösen des Eingangs) öffnet das Relais; Drücken Sie erneut, das Relais schließt usw. - **Verriegelt**: Geben Sie den Verriegelungsbefehl für Kanal 1 ein. Das Relais für Port 1 öffnet, und die Relais für die Ports 2 bis 8 schließen. Geben Sie den Verriegelungsbefehl für Kanal 2 ein. Das Relais für Port 2 öffnet, und die Relais für die Ports 1, 3 und 8 schließen. - **Verzögert**: Geben Sie den Verzögerungsbefehl ein. Das Relais öffnet und schließt nach einer Verzögerung von 2/10/60/600/3600 Sekunden. **Hinweis:** 1. Aufgrund unterschiedlicher Bildschirmeinstellungen und Lichtverhältnisse kann die tatsächliche Farbe des Artikels geringfügig von den Abbildungen abweichen. 2. Geringfügige Messabweichungen sind aufgrund manueller Messung möglich. **Lieferumfang:** 1 * Relais 1 * Fernbedienung
