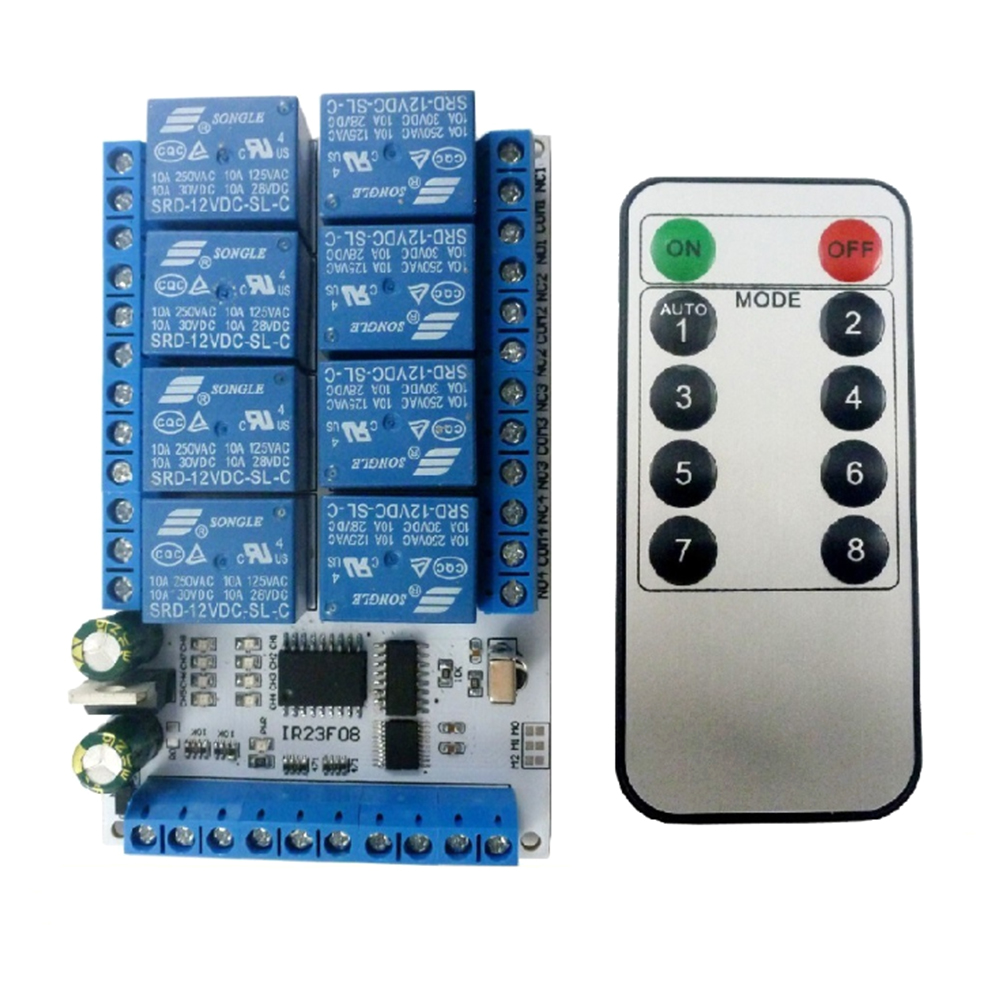

Ir23f08 8-kanal Multifunktions-infrarot-controller-relaismodul Mit Fernbedienung

Willkommen in unserem Shop! Dieser multifunktionale 8-Kanal-Infrarot-Controller ermöglicht die unabhängige Auslösung und Verzögerung jedes Kanals ohne gegenseitige Beeinflussung. Er bietet vier Betriebsmodi: Momentan, Verzögerung (2/10/60/600/3600 Sekunden), Umschalten und Verriegeln. Betriebsmodus und Verzögerungszeit werden über die Lötpads ausgewählt. Die Auslösung erfolgt über einen Low-Pegel-Impuls (an Masse angeschlossen über den Trigger-Taster oder gesteuert durch ein Low-Pegel-Signal über den MCU-I/O-Port). Technische Daten: Relais: Betriebsspannung: 5 V, 12 V (optional). Betriebsstrom (DC 12 V): Standby-Strom 8 mA, 1 Relais 37 mA, 2 Relais 66 mA, 3 Relais 94 mA, 4 Relais 122 mA, 5 Relais 150 mA, 6 Relais 178 mA, 7 Relais offen 206 mA, 8 Relais 232 mA. Infrarotempfänger: VS1838 (oder kompatibler IC). Infrarot-Fernbedienung: NEC-Codierung. Reichweite: 8–15 Meter (Empfängerempfindlichkeit ≥ 0,5 mW/m²). Steuereingang: TTL-Pegel 5 V, NPN-Trigger, Low-Impuls 0,2–2 Sekunden. Maximale Relaislast: DC 1–110 V/5 A; AC 85–265 V/6 A. Abmessungen: 99 × 62 × 20 mm. Gewicht: 116 g. Infrarot-Fernbedienung: Übertragung/Codierung: NEC-Codierung. IRED: Infrarot. Wellenlänge: 950 nm. Stromversorgung: DC 3 V. Betriebsspannung: 2,2–3,4 V. Betriebsstrom: ≥ 10 mA. Ruhestrom: ≥ 1 µA. Sendeleistung: 90 mW/sr (typ.). Reichweite: 8–15 Meter (Empfängerempfindlichkeit ≥ 0,5 mW/m²). Frequenz: 38 kHz. Knopfzellenbatterie: CR2025 (nicht enthalten). Betriebstemperatur: +55 °C bis -45 °C. Lagertemperatur: -25 °C bis +55 °C. Abmessungen: 85 × 40 × 7 mm. Gewicht: 11 g. Verpackungsgröße: 120 × 85 × 40 mm. Verpackungsgewicht: 130 g. Glossar: NO: Öffnerkontakt. COM: Gemeinsamer Relaiskontakt. NC: Schließerkontakt. Relais geöffnet: COM verbindet NO. Relais geschlossen: COM trennt NO. Momentan: Durch Drücken der Fernbedienungstaste (oder des Trigger-Eingangs) öffnet das Relais und schließt nach 0,5 Sekunden wieder. Selbstverriegelnd: Durch Drücken der Fernbedienungstaste (oder des Trigger-Eingangs) öffnet das Relais; erneutes Drücken schließt es usw. Verriegelt: Geben Sie den Befehl „Kanal 1 verriegelt“ ein; Relais an Port 1 öffnet, Relais an den Ports 2–8 schließen. Geben Sie den Befehl „Kanal 2 verriegelt“ ein; Relais an Port 2 öffnet, Relais an den Ports 1/3–8 schließen. Verzögert: Geben Sie den Befehl „Verzögerung“ ein; Relais öffnet und schließt nach einer Verzögerung von 2/10/60/600/3600 Sekunden. Hinweis: 1. Aufgrund unterschiedlicher Bildschirmeinstellungen und Lichtverhältnisse kann die tatsächliche Farbe des Artikels geringfügig von den Abbildungen abweichen. 2. Bitte erlauben Sie geringfügige Messabweichungen aufgrund manueller Messung. Lieferumfang: 1 * Relais, 1 * Fernbedienung.
