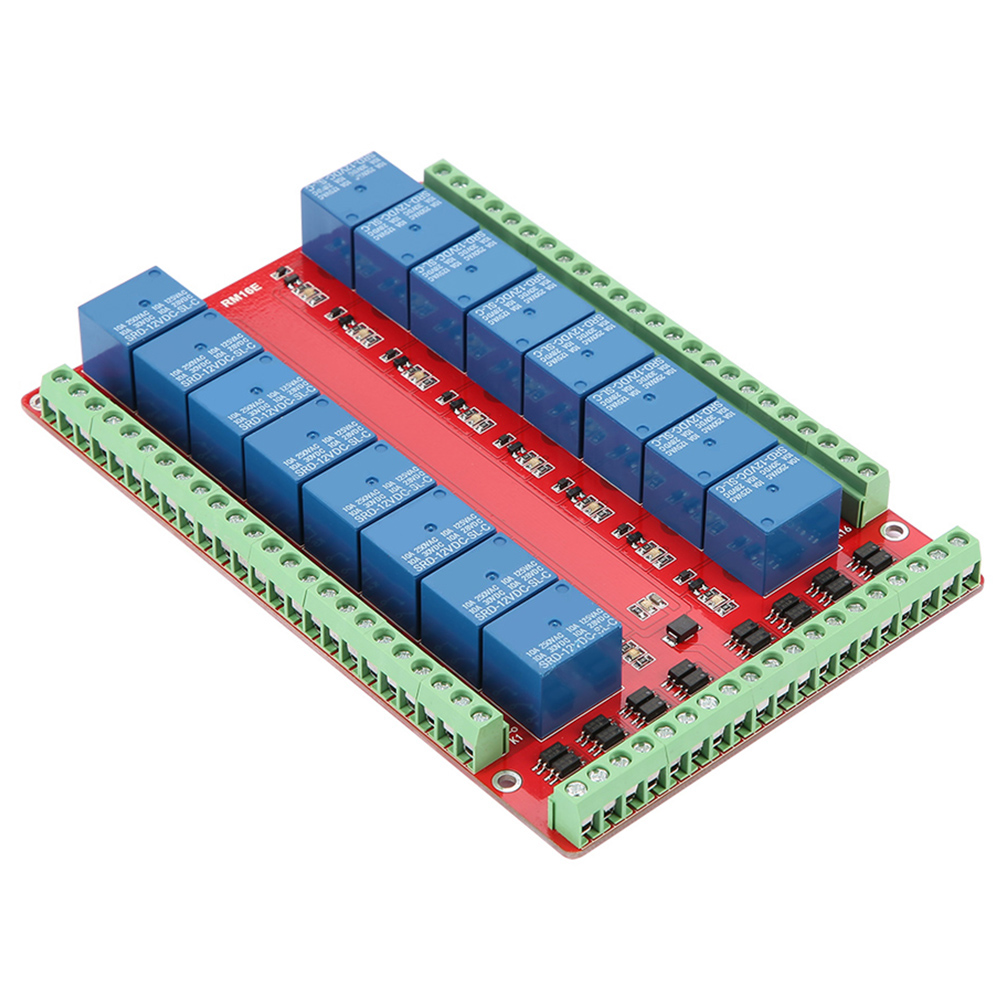

Isolierte 16-kanal-relaismodul-schnittstellenplatine Mit High/low-pegel-triggerung (dc 12v)

1. Mit Verpolungsschutz, um Beschädigungen des Moduls zu verhindern. 2. Das Modul verwendet ein hochwertiges Originalrelais mit einer Nennlast von AC 250 V/10 A und DC 30 V/10 A (Öffner-Anschluss). 3. Ein kleiner, bidirektionaler, isolierter Optokoppler sorgt für hohe Störfestigkeit und stabile Leistung; der Triggerstrom beträgt nur 5 mA. 4. Der Ansteuerpegel des Relais ist wählbar (Hoch- oder Niedrigpegel-Ansteuerung). 5. Das Modul verfügt über einen integrierten Vorwiderstand. Die Ansteuerung kann direkt über die Polarität der Stromversorgung oder über die I/O-Ports des Moduls erfolgen. Das isolierte 16-Kanal-Relaismodul ermöglicht die Auswahl zwischen High-Pegel- und Low-Pegel-Triggerung und benötigt lediglich 5 mA Ansteuerstrom für das Relais mit einer Ansteuerleistung von 10 A. Das Modul verwendet hochwertige Leistungsrelais, einen kompakten Optokoppler, eine Hochleistungstriode mit hoher Durchschlagsfestigkeit, rote und blaue Signalanzeigen sowie eine doppelseitige Leiterplatte in Militärqualität. Dank des durchdachten Layouts und der stabilen Leistung eignet es sich für vielfältige Anwendungen in der Leistungssteuerung. Merkmale: 1. Verpolungsschutz verhindert Beschädigungen des Moduls. 2. Hochwertiges Relais, Nennlast des Öffneranschlusses: AC 250 V/10 A, DC 30 V/10 A. 3. Kompakter, isolierter Zweiwege-Optokoppler mit hoher Störfestigkeit und stabiler Leistung; Triggerstrom nur 5 mA. 4. Ansteuerpegel des Relais wählbar: High-Pegel- oder Low-Pegel-Triggerung. 5. Das Modul verfügt über einen integrierten Vorwiderstand. Die Polaritätssteuerung des Netzteils kann direkt oder über die I/O-Ports des Chips erfolgen. 6. Betriebsanzeige (rot), Relaisstatusanzeige (blau). 7. Benutzerfreundliches Interface-Design: Alle Schnittstellen lassen sich bequem über die Anschlussklemmen verbinden. 8. Vier 3-mm-Befestigungslöcher ermöglichen eine einfache Montage. Spezifikationen: Versorgungsspannung: DC 5 V/12 V/24 V (optional), Triggerstrom: 5 mA, Durchmesser der Befestigungslöcher: 3 mm, Modulgröße (L x B x H): 15,3 x 10 x 2,0 cm, Gewicht: ca. 246 g, Modulschnittstellen: 16 Anschlussklemmen. 1. DC+: Anschluss an DC-Netzteil + (5V-, 12V- und 24V-Module optional) 2. DC-: Anschluss an DC-Netzteil - 3. XM: Gemeinsamer Anschluss des optoelektronischen Isolationschips. Bei High-Level-Steuerung: Diese Schnittstelle muss an den Minuspol der Steuerplatinen-Stromversorgung angeschlossen werden. Bei Low-Level-Steuerung: Diese Schnittstelle muss an den Pluspol der Steuerplatinen-Stromversorgung angeschlossen werden. 4. X1-X16: Relais-Steuerschnittstelle. Die Relaisausgänge verfügen über 48 Anschlussklemmen. 1. NO1-NO16: Öffner-Schnittstellen der Relais. 2. COM1-COM16: Gemeinsame Schnittstelle der Relais. 3. NC1-NC16: Schließer-Schnittstellen der Relais. Lieferumfang: 1 x 16-Kanal-Relaismodul
