SIOKS

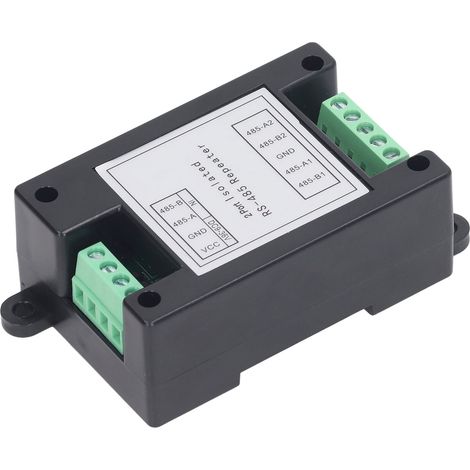

Isolierter 2-kanal-rs485-repeater, Industrietaugliches Fotoelektrisches Isolationsmodul, 9–36 V Dc
60,90 €
ab 66,89 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 7 Tagen
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 60,90 € | 5,99 € | 66,89 € | Zum Shop |
| Merkmale | 1. Vollständige Kommunikationsisolation: Das Repeater-Modul ist in Industriequalität gefertigt und bietet vollständige Kommunikationsisolation, stabile und zuverlässige Leistung sowie eine Übertragungsrate von bis zu 300 kbit/s. 2. Isoliertes Netzteil: Das Repeater-Modul verfügt über ein integriertes, hochwertiges DC/DC-Netzteil, das die elektrische Trennung zwischen den Ports gewährleistet. 3. 2-Kanal-Ausgang: Das Repeater-Modul unterstützt 2-Kanal-Ausgang und ermöglicht so die Kommunikation mehrerer Geräte. Bis zu 256 Knoten können an einen Kanal angeschlossen werden, was die Übertragung über große Entfernungen ermöglicht. 4. Automatische Steuerung: Der 2-Kanal-Repeater verfügt über eine automatische Datenflusssteuerung, die die Datenübertragungsrichtung automatisch erkennt und steuert. 5. Umfassende Schutzmaßnahmen: Der 2-Kanal-Repeater bietet einen ESD-Schutz von 15 kV (positiv und negativ), einen doppelten 600-W-TVS-Schutz und eine Kommunikationsisolation von 2,5 kV. 6. Breiter Versorgungsspannungsbereich: Der 2-Kanal-Repeater verfügt über einen breiten Versorgungsspannungsbereich von 9–36 V DC mit Verpolungsschutz und unterstützt die Standard-DIN-Schienenmontage. Spezifikationen: Artikeltyp: Repeater-Modul Material: PP Betriebsspannung Typischer Wert: DC 9–36 V Grenzwert: DC 40 V Typische Nennleistung: 0,36 W (9 V/35 mA); 12 V/27 mA; 24 V/15 mA) Grenzwert: 0,5 W Typische Betriebsumgebung: Temperatur: -30 °C bis 80 °C Luftfeuchtigkeit: >95 % rF Grenzwert: -40 °C bis 85 °C Typische Isolationsspannung: 2000 V Grenzwert: 2500 V Typischer Schnittstellenschutz: 600 W Blitzschutz Grenzwert: 600 W Typische Belastbarkeit: 1 bis 128 Knoten Grenzwert: 256 Knoten Typische Kommunikationsdistanz: 0 bis 1500 m Grenzwert: 2000 m Typische Kommunikationsgeschwindigkeit: 300 bps–115,2 Kbps Grenzwert: 300 Kbps Größe: ca. 100 x 54 x 32 mm / 3,9 x 2,1 x 1,3 Zoll. Die Bedeutung der Statusanzeigen auf der Vorderseite ist wie folgt: Betriebsanzeige: rot. Betriebsanzeige leuchtet nach dem Einschalten dauerhaft. Datenanzeige: grün. Die Datenanzeige blinkt, wenn Daten auf dem Bus anliegen. Die Schnittstellen an den Klemmen der Verdrahtungsspalte sind wie folgt definiert: VCC: Stromversorgung (DC 9–36 V); GND: Minuspol; 485 A: RS485-Signaleingang oder -ausgang, Pluspol; 485 B: RS485-Signaleingang oder -ausgang, Minuspol; 485 A2: Zweiter RS485-Signaleingang oder -ausgang, Pluspol; 485 B2: Zweiter RS485-Signaleingang oder -ausgang, Minuspol; GND: Isolierter RS485-Masseanschluss, kann mit Masse oder Schirmungsdraht verbunden werden; 485 A1: Erster RS485-Signaleingang oder -ausgang, Pluspol; 485 B1: Erster Eingang oder negativer RS485-Signalausgang. Anwendungshinweise: A. Hinweise zur 485-Verdrahtung: 1. Die 485-Kommunikationsleitung sollte ein geschirmtes, verdrilltes Adernpaar sein, vorzugsweise mit mehreren Reserveadern. Die Gesamtlänge sollte 1500 Meter nicht überschreiten. 2. Die Verkabelung sollte so weit wie möglich von Hochspannungsleitungen entfernt verlaufen, weder parallel zu diesen noch gebündelt. 3. Der RS485-Bus sollte als Hand-in-Hand-Bus ausgeführt sein; Stern- und Abzweigverbindungen sind unbedingt zu vermeiden. 4. Bei mehr als 30 Steuergeräten oder einer Leitungslänge von über 500 Metern wird die Verwendung eines RS485-Repeaters empfohlen. 5. Wechselstrombetriebene Geräte und Gehäuse müssen ordnungsgemäß geerdet sein. 6. Verbinden Sie die Masse (GND) aller RS485-Geräte mit einem geschirmten Kabel. B. Anforderungen an die Kabelauswahl für die Kommunikation über den RS485-Bus: Verwenden Sie ein zweiadriges, geschirmtes, verdrilltes Kupferkabel mit einem Durchmesser von 0,5 bis 0,75 mm². Impedanz: 38 bis 88 Ω/km. Kapazität: 30 bis 50 nF/km. Der Aderabstand beträgt 20 mm für geschirmte, zweiadrige Twisted-Pair-Leitungen (bei Leitungslängen bis 500 Meter kann er entsprechend den Leitungsstandards reduziert werden, muss aber weiterhin als Twisted-Pair ausgeführt sein). C. Busbeschränkungen: Ein Bus besteht aus zwei oder mehr physisch miteinander verbundenen Geräten. Es dürfen maximal 256 Geräte angeschlossen werden, und die Buslänge darf ohne Repeater 1500 Meter nicht überschreiten. Der Systembus darf keine Abzweigungen aufweisen. Sollten Abzweigungen unvermeidbar sein, müssen folgende Bedingungen erfüllt sein: 1. Die Länge jeder Abzweigung darf 10 Meter nicht überschreiten; die Summe aller Buslängen darf 800 Meter nicht überschreiten; es wird empfohlen, dass die Gesamtzahl der Geräte an der Abzweigleitung 50 nicht überschreitet. 2. Alle Kommunikationssignalleitungen müssen so weit wie möglich von der Störquelle entfernt verlegt werden. Signalleitungen sollten zum schwächsten Punkt geführt werden und nicht zu Hochspannungsleitungen (z. B. 220-Volt-Hausstromversorgung) oder HF-Signalleitungen (z. B. Kabelfernsehen, große Audiosignalleitungen). Bei Verwendung paralleler Leitungen muss der Abstand zwischen ihnen mehr als 0,5 Meter betragen. 3. Alle Leitungsverbindungen müssen für eine wasserdichte Verbindung verlöt |
