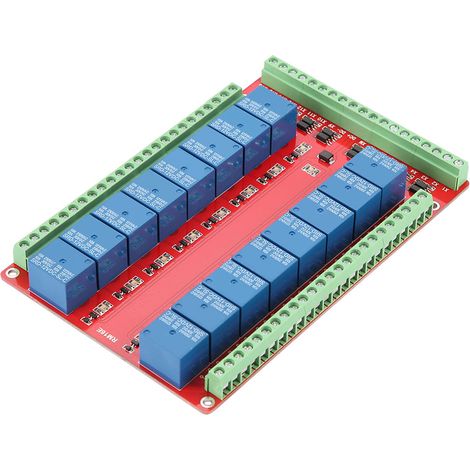

Isoliertes 16-kanal-relaismodul, High/low-pegel-triggerschnittstelle (12 V Dc)

Willkommen in unserem Shop! Entdecken Sie unser isoliertes 16-Kanal-Relaismodul – eine robuste und vielseitige Komponente für Ihre Leistungssteuerungsprojekte. Dieses Modul zeichnet sich durch stabile Leistung und einfache Bedienung aus. **Hauptmerkmale:** * **Verpolungsschutz:** Integrierte Funktion zum Schutz des Moduls vor Beschädigung bei verpolter Stromversorgung. * **Hochwertige Relais:** Ausgestattet mit originalen, hochwertigen Leistungsrelais. Belastbarkeit der Schnittstelle (normalerweise offen, NO): 250 V AC / 10 A oder 30 V DC / 10 A. * **Isolation und Stabilität:** Ein kleiner, bidirektionaler Optokoppler sorgt für hervorragende Störfestigkeit und stabile Leistung. Der Triggerstrom beträgt nur 5 mA. * **Flexible Steuerung:** Je nach Anwendungsanforderung kann der Relais-Ansteuerpegel (High-Pegel- oder Low-Pegel-Triggerung) gewählt werden. * **Einfache Integration:** Integrierter Strombegrenzungswiderstand. Kann direkt über die Polarität der Stromversorgung oder über die I/O-Ports eines Mikrocontrollers gesteuert werden. * **Klare Anzeigen:** Betriebsanzeige (rot) und Relaisstatusanzeige (blau) für sofortige visuelle Diagnose. * **Benutzerfreundliches Design:** Alle Schnittstellen sind über Schraubklemmen zugänglich und ermöglichen so eine direkte und bequeme Verdrahtung. * **Einfache Montage:** Ausgestattet mit vier 3-mm-Befestigungslöchern für eine einfache und sichere Montage. **Technische Daten:** * Versorgungsspannung: DC 5 V, 12 V oder 24 V (bei Bestellung wählbar). * Triggerstrom: 5 mA. * Durchmesser der Befestigungslöcher: 3 mm. * Modulabmessungen (L x B x H): 15,3 x 10 x 2,0 cm. * Paketgewicht: ca. 246 g. **Schnittstellenbeschreibung:** **Steuerseite (16 Anschlüsse):** 1. DC+: An den Pluspol des Gleichstromnetzteils anschließen (5 V, 12 V oder 24 V, abhängig vom gewählten Modul). 2. DC-: An den Minuspol des Gleichstromnetzteils anschließen. 3. XM: Gemeinsamer Anschluss des optischen Isolationschips. * Für die Steuerung auf hohem Pegel: Diesen Anschluss an den Minuspol des Netzteils der Steuerplatine anschließen. * Für die Steuerung auf niedrigem Pegel: Diesen Anschluss an den Pluspol des Netzteils der Steuerplatine anschließen. 4. X1 bis X16: Steuerschnittstellen für jedes Relais (eine pro Kanal). **Relaisausgangsseite (48 Anschlüsse):** Für jeden der 16 Kanäle finden Sie 3 Anschlüsse: 1. NO1 bis NO16: Öffnerschnittstelle des Relais. 2. COM1 bis COM16: Gemeinsame Schnittstelle des Relais. 3. NC1 bis NC16: Schließerschnittstelle des Relais. **Lieferumfang:** Sie erhalten 1 x 16-Kanal-Relaismodul.
