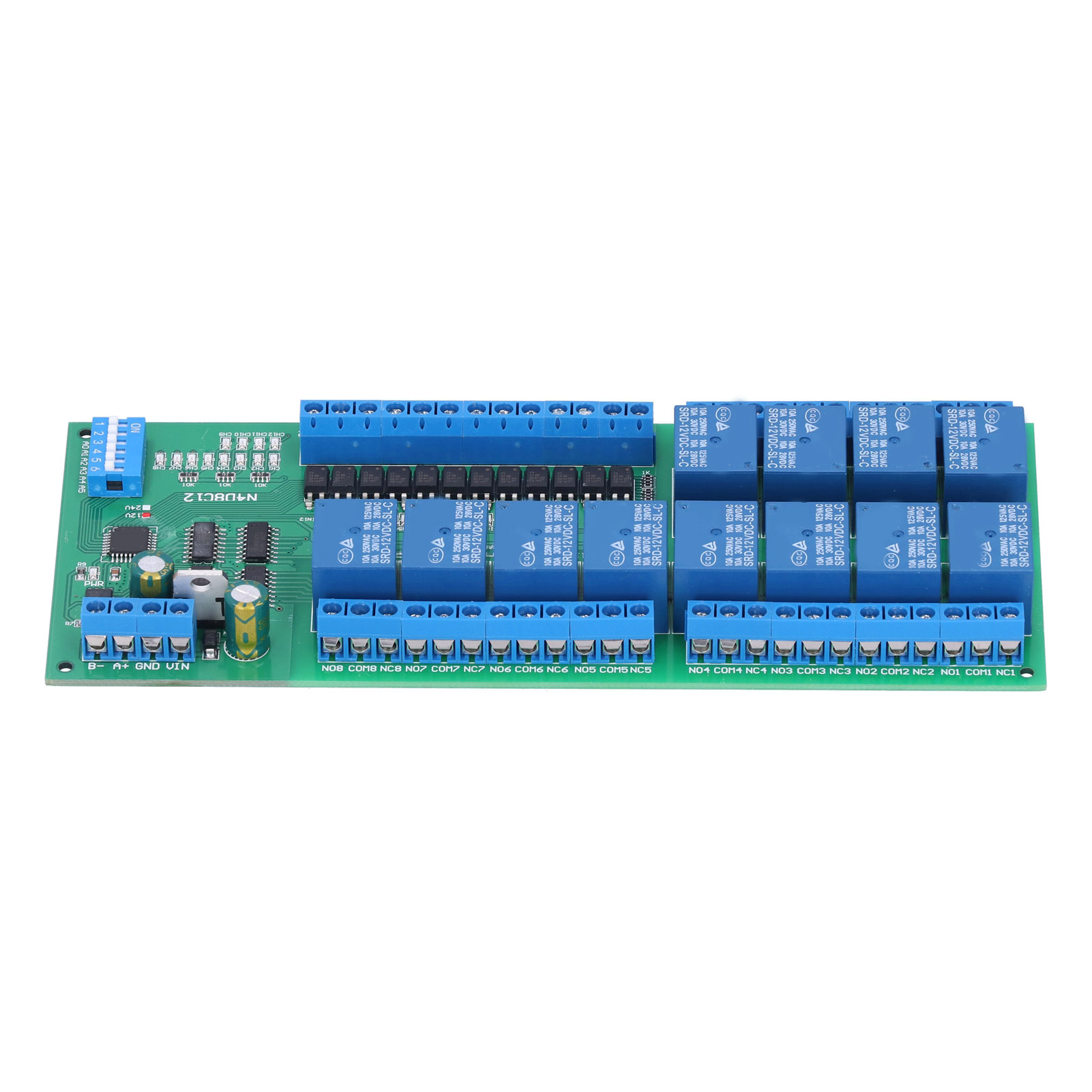

Isoliertes Rs485-relaismodul Mit 12 Eingängen/12 Ausgängen, Rtu-protokoll Din35, Sps-komponenten N4d8c12 12v

1. Standard-Bitrate: 9600 Bit/s, per Jumper wählbar (2400, 4800 oder 19200 Bit/s). 2. Sieben Betriebsmodi: offen, geschlossen, Impuls, automatische Verriegelung, Verriegelung, Zeitverzögerung und Verriegelung zwischen den beiden Kanälen. 3. Zwölf fotoelektrisch isolierte Eingänge (NPN aktiv niedrig). Die Beziehung zwischen Ein- und Ausgängen kann per Befehl als assoziativ (Standard) oder nicht-assoziativ konfiguriert werden. 4. Gefertigt mit modernster Technologie und sorgfältiger Verarbeitung für eine glatte Oberfläche. 5. Stabile Struktur, hervorragende Leistung und lange Lebensdauer. Produkttyp: Relaismodul. Betriebsspannung: 12 V DC (12-V-Version). Betriebsstrom: Standby: 14 mA; 1 Relais leitend: 44 mA; 2 Relais leitend: 69 mA; 3 Relais leitend: 95 mA; 4 Relais leitend: 121 mA. 5 Relais leiten: 149 mA; 6 Relais leiten: [Wert fehlt]. 175 mA, 7 Relais leiten: 199 mA, 8 Relais leiten: 226 mA usw. 12 fotoelektrisch isolierte Eingänge (NPN aktiv niedrig). Die Ein-/Ausgangsbeziehung kann per Befehl als assoziativ (Standard) oder nicht-assoziativ konfiguriert werden. Sieben Betriebsmodi: Öffnen, Schließen, Impuls, Selbstverriegelung, Verriegelung, Zeitverzögerung, Verriegelung zwischen zwei Kanälen. Unterstützt RTU-Befehle und die Funktionscodes 03, 06 und 16. Die maximale Verzögerung im Befehlsmodus beträgt 255 Sekunden. AT-Befehle können über die serielle Hauptschnittstelle (Serieller Schnittstellenassistent) eingegeben werden; alternativ ist auch die Eingabe per „Poll“ möglich. Im Befehlsmodus können bis zu 64 Geräte parallel angesteuert werden. Die Standard-Baudrate beträgt 9600 BPS und ist per Jumper auf 2400, 4800 oder 19200 BPS wählbar. Abmessungen: ca. 180 x 72 x 20 mm (Leiterplatte); ca. 184 x 88 x 42 mm (mit Gehäuse); Gewicht: ca. 190 g (Leiterplatte); maximale Belastbarkeit: 10 A/250 V AC, 10 A/125 V AC, 10 A/30 V DC, 10 A/28 V DC, 10 A/12 V DC; 1 Relaismodul
