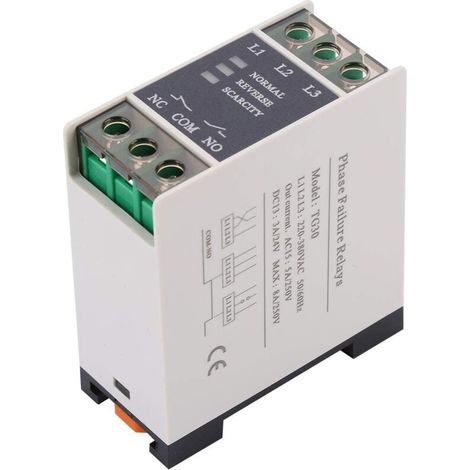

Jeffergarden Tg30 Dreiphasen-sequenzrelais Mit Phasenausfallschutz, Verlustschutz, 220–380 V Ac, Dreiphasen-spannungsüberwachungsrelais

Produktinformationen Beschreibung Spezifikation: Das Phasenfolge-Relais ist ein neues Hightech-Produkt für großflächige digitale integrierte Schaltungen und transformatorlose Designs. Es ist äußerst vielseitig (dreiphasig 220 V ~ 380 V), extrem kompakt und optisch ansprechend. Mithilfe eines ICs erkennt es die Wellenform und Phase der Stromversorgung, um Anomalien festzustellen. Bei Phasenumkehr (Antiphase), dreiphasiger Spannungsunsymmetrie, Phasenausfall und Kurzschluss unter induktiver Last, z. B. bei Motoren, diagnostiziert es schnell und aktiviert den Schutz des Relais. Die Schutzfunktion ist unabhängig von Stromstärke, Überspannung, Unsymmetrie und Lastcharakteristika und gewährleistet so einen dauerhaften, zuverlässigen Betrieb unter allen klimatischen Bedingungen für einen normalen und stabilen Motorlauf. Es eignet sich zum Schutz verschiedener Drehstrommotoren und anderer Drehstromgeräte wie Kältekompressoren, Pumpen, Ventilatoren, Luftkompressoren, Aufzüge und Spritzgießmaschinen. Schutzfunktionen: 1. Phasenausfallschutz: Bei Phasenausfall im laufenden oder abgeschalteten Stromkreis leuchtet die rote Kontrollleuchte auf und der Schutz hat Vorrang. 2. Phasenvertauschungsschutz: Dieser Sofortschutz schützt die drei Phasen L1, L2 und L3 vor falscher Anschlussreihenfolge. In diesem Fall leuchtet die gelbe Kontrollleuchte auf. 3. Schutz vor Spannungsunsymmetrie: Obwohl ein Schutz gegen Spannungsunsymmetrien von über 50 % vorhanden ist, können dreiphasige Spannungsunsymmetrien den sicheren Betrieb des Geräts beeinträchtigen. Bei Phasenausfall leuchtet die rote Kontrollleuchte auf und der Schutz hat Vorrang. 4. Verzögerungsschutz: Im Fehlerfall reagiert der Monitor 1 bis 3 Sekunden verzögert, bevor er aktiviert und anschließend deaktiviert wird. Funktionsweise: 1. Bei korrekter Verbindung der Phasen L1, L2 und L3 leuchtet die grüne Kontrollleuchte am Relais auf und das Relais schließt. Bei falscher Verbindung leuchtet die gelbe Kontrollleuchte am Relais auf. Durch Vertauschen zweier beliebiger Anschlüsse erkennt das Relais die korrekte Phasenfolge und nimmt den Normalbetrieb auf. Leuchtet die gelbe Kontrollleuchte auf und bleibt das Relais geöffnet, nachdem das geschützte Gerät normal funktioniert hat, deutet dies auf eine fehlerhafte Verbindung im externen Stromkreis hin. Das Relais schützt vor Fehlverbindungen. 2. Bei einem Phasenausfall in einer der Phasen L1, L2 oder L3 leuchtet die rote Kontrollleuchte, die grüne erlischt und das Relais wird deaktiviert. Sobald die Spannung wieder normal ist, wird es sofort wieder aktiviert, die grüne Kontrollleuchte leuchtet und das Relais schließt. 3. L1, L2 und L3 werden an Drehstrom angeschlossen. NO und COM sind normalerweise offene Kontakte, NC und COM sind normalerweise geschlossene Kontakte. Verwenden Sie das Kabel, um die Klemme direkt anzuschließen. Spezifikation: Modell: TG30 Nennspannung: 220–380 V AC Nennstrom: 5 A Leistungsaufnahme: ≤ 2 W Isolationsspannung: 40000 V DC/m Montage: 35-mm-TH-Schiene oder M2–M4-Schrauben Paketgewicht: ca. 98 g / 3,4 oz Lieferumfang: 1 * Phasenfolge-Relais Spezifikationen Marke: EJ.LIFE Länge: 8 cm Gewicht: 98 g Spannung: 380 V Material: Kunststoff Alle anzeigen Mehr erfahren
