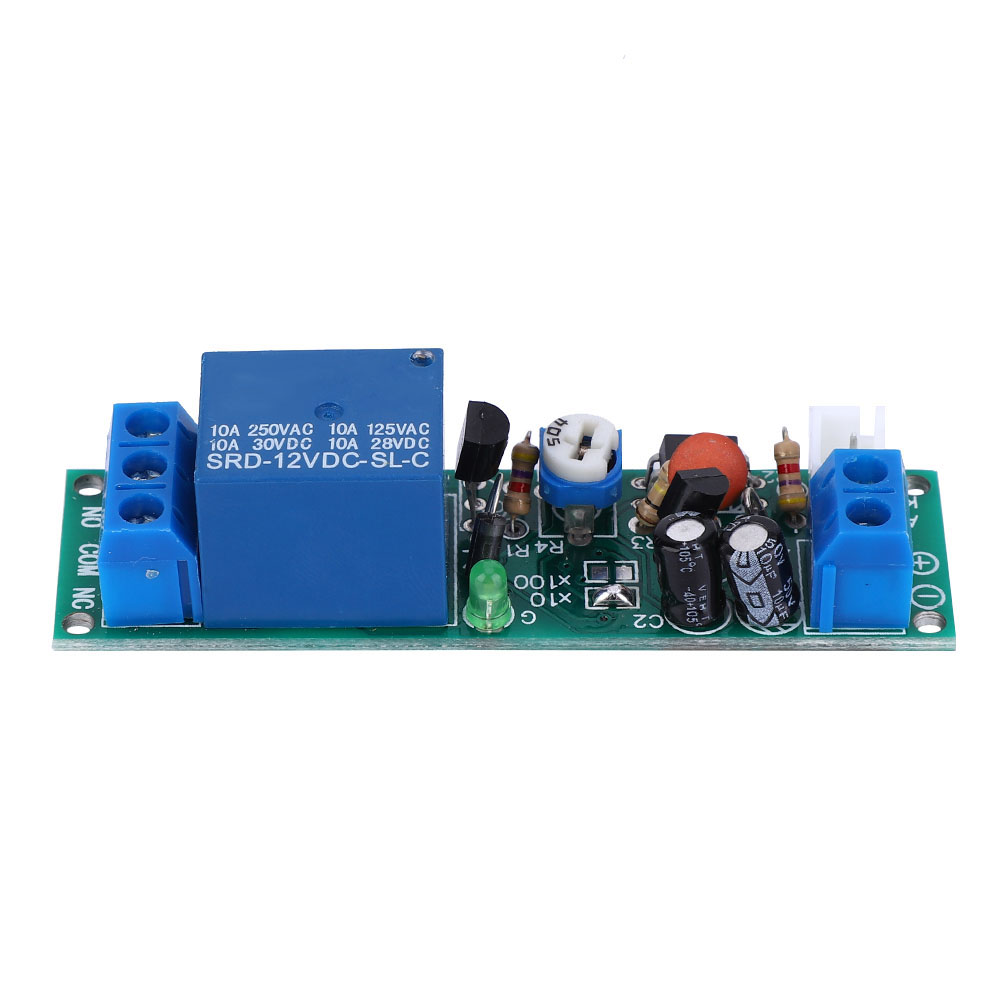

Jk11c M H2-12v Relais-zeitschaltmodul Mit Einstellbarer Verzögerung Von 0,2 S Bis 100 S

Willkommen in unserem Shop! Dieses Relais-Zeitschaltmodul bietet eine zuverlässige und präzise Lösung für Ihre elektronischen Steuerungsprojekte. Hier die detaillierten Spezifikationen: **Funktionsweise:** 1. Ein kurzer Spannungsimpuls am Triggeranschluss aktiviert das Modul (das Relais schaltet ein). Nach einer definierten Verzögerung schaltet das Relais wieder aus. Während der Zeitschaltdauer werden neue Eingangssignale ignoriert. 2. Der Optokoppler trennt den Eingang vollständig. Bei einem Strom von 1 mA kann das Modul mit einer Spannung über 2,0 V angesteuert werden. Eine dauerhafte Spannung über 20 V ist nicht zulässig. 3. Der Ausgang besteht aus einem potentialfreien Kontaktpaar: einem Öffner (NO) und einem Schließer (NC). 4. Die Verzögerung ist von 0,2 Sekunden bis 100 Sekunden einstellbar. Weitere Zeitbereiche können konfiguriert werden. 5. Vier Zeitbereiche verfügbar, Optokoppler-Isolation, hohe Sicherheit. **Technische Daten:** - Produkttyp: Zeitverzögerungsrelaismodul - Betriebsspannung: 12 V DC, anpassbarer Bereich (10 V - 16 V) - Betriebsstrom: 50 mA (5 mA statisch) - Schaltleistung: 10 A (0~250 V AC oder 0~30 V DC) - Ausgangsform: Öffner + Schließer (potentialfreier Kontakt) - Eingang: Optokoppler mit vollständiger Isolation, 1 mA Eingangsstrom, ≥ 2,0 V Steuerspannung - Signalspannungsbereich: DC 3-30 V - Ansprechzeit: 20 ms - Verzögerungslänge: Einstellbar von 0,2 Sekunden bis 100 Sekunden (weitere konfigurierbare Werte) Bereiche) **Einstellmethode für die Verzögerung:** - Wenn x10 und x100 kurzgeschlossen sind: Bereich von 1 bis 10 Sekunden - Wenn x10 kurzgeschlossen, x100 aber nicht kurzgeschlossen ist: Bereich von 1 bis 100 Sekunden - Wenn x10 nicht kurzgeschlossen, x100 aber kurzgeschlossen ist: Bereich von 1 bis 1000 Sekunden - Wenn x10 und x100 nicht kurzgeschlossen sind: Bereich von 1 bis 10000 Sekunden - Stellen Sie anschließend die genaue Zeit mit dem Potentiometer R4 ein. **Lieferumfang:** 1 x Relaismodul Timed Dieses Modul eignet sich ideal für Anwendungen, die eine präzise Zeitsteuerung mit sicherer Isolation und hoher Einstellflexibilität erfordern.
