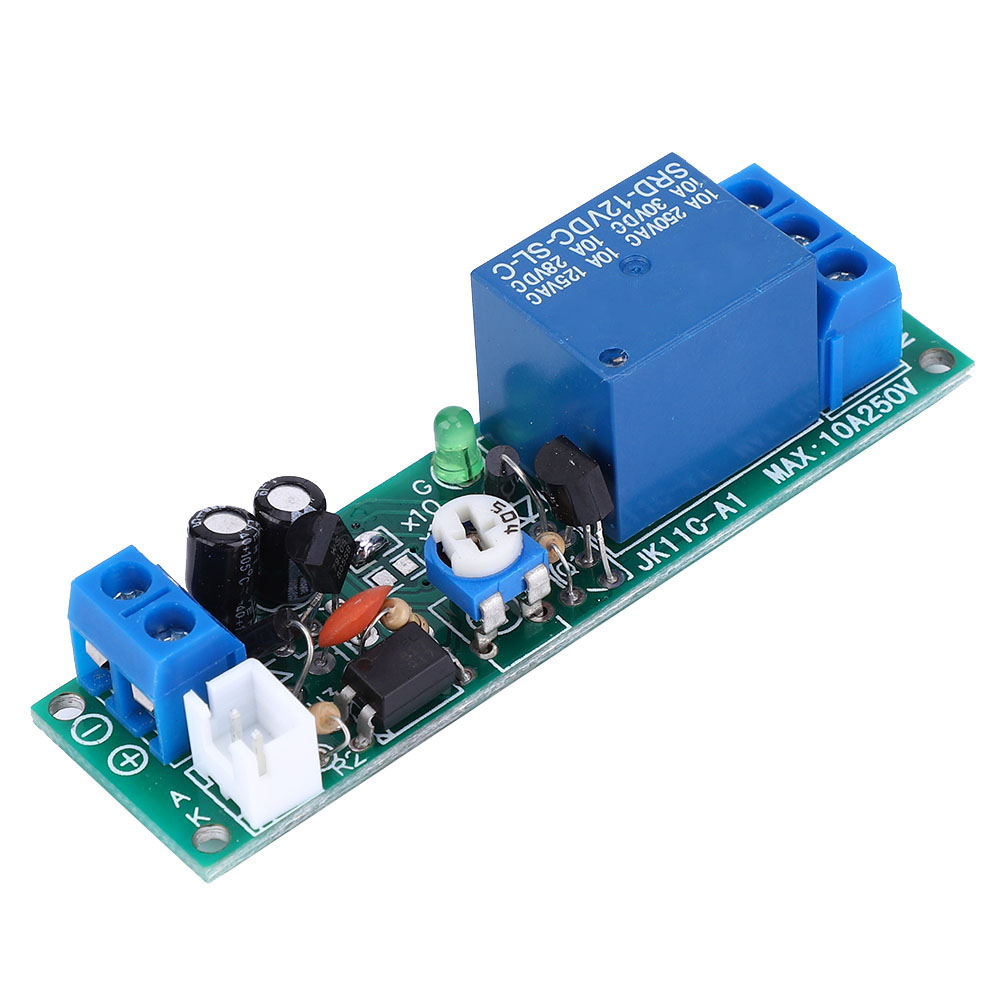

Jk11c M H2-12v Verzögerungsrelaismodul, Einstellbare Verzögerungszeit 0,2 S - 100 S

1. Ein kurzer Spannungsimpuls am Triggeranschluss führt zum sofortigen Start des Moduls (Relais zieht an) und zum Abschalten nach kurzer Zeit. Während der Verzögerung ist das Eingangssignal ungültig. 2. Der Optokoppler isoliert den Eingangsstrom von 1 mA vollständig, sodass Spannungen über 2,0 V angesteuert werden können. Die Spannung kann dauerhaft über 20 V gehalten werden. 3. Es stehen ein Öffner- und ein Schließerausgang zur Verfügung. 4. Die Verzögerungszeit ist von 0,2 Sekunden bis 100 Sekunden einstellbar. Andere Zeitbereiche können konfiguriert werden. 5. Es stehen 4 Verzögerungsstufen zur Verfügung, Optokoppler-Isolation sorgt für hohe Sicherheit. Produkttyp: Verzögerungsrelaismodul. Betriebsspannung: 12 V DC, einstellbarer Bereich (10 V–16 V). Betriebsstrom: 50 mA (statisch 5 mA). Schaltleistung: 10 A (0–250 V AC oder 0–30 V DC). Ausgangsform: Öffner + Schließer (potentialfreier Kontakt). Eingang: Der Optokoppler isoliert den Eingangsstrom von 1 mA vollständig. Spannungen über 2,0 V sind zulässig. Die Spannung darf 20 V nicht dauerhaft überschreiten. Signalspannungsbereich: 3–30 V DC. Ansprechzeit: 20 ms. Verzögerungslänge: Einstellbar von 0,2 Sekunden bis 100 Sekunden. (Andere Zeitbereiche können eingestellt werden) Verzögerungseinstellung: x10 kurzgeschlossen, x100 kurzgeschlossen: 1–10 s; x10 kurzgeschlossen, x100 nicht kurzgeschlossen: 1–100 s; x10 nicht kurzgeschlossen, x100 kurzgeschlossen: 1–1000 s; x10 kurzgeschlossen, x100 kurzgeschlossen: 1–10000 s. Stellen Sie die Zeit mit dem Potentiometer R4 ein. 1 x Verzögerungs-Timer-Relaismodul
