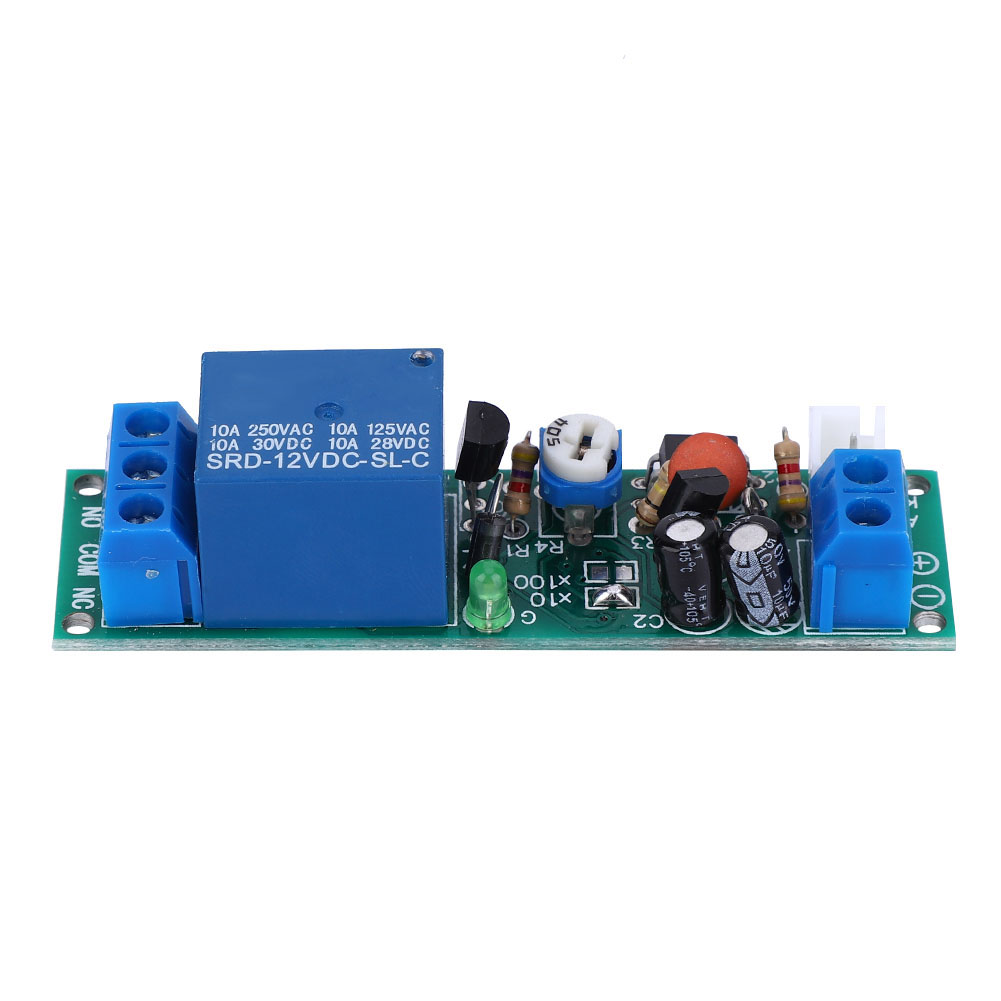

Jk11c M H2-12v Zeitverzögerungsrelaismodul, Einstellbare Zeitverzögerung Von 0,2 S Bis 100 S

1. Ein kurzer Spannungsimpuls am Triggeranschluss aktiviert das Modul (Relais schaltet ein) und deaktiviert es nach kurzer Verzögerung. Das Eingangssignal ist dann inaktiv. 2. Der Optokoppler isoliert den 1-mA-Eingangsstrom vollständig und ermöglicht eine Spannungsfestigkeit von über 2,0 V. Er kann Spannungen über 20 V dauerhaft aufrechterhalten. 3. Das Modul verfügt über einen Öffner- und einen Schließerausgang. 4. Die Verzögerungszeit ist von 0,2 Sekunden bis 100 Sekunden einstellbar. Weitere Zeitbereiche sind konfigurierbar. 5. Vier Zeitbereiche, Optokoppler-Isolation und hohe Sicherheit sind verfügbar. Produkttyp: Zeitverzögerungsrelaismodul. Betriebsspannung: 12 V DC, einstellbarer Bereich (10 V–16 V). Betriebsstrom: 50 mA (5 mA statisch). Schaltleistung: 10 A (0–250 V AC oder 0–30 V DC). Ausgang: Ein Öffnerkontakt + ein Schließerkontakt (potentialfreier Kontakt). Eingang: Der Optokoppler isoliert den Eingangsstrom von 1 mA vollständig; Spannungen über 2,0 V sind zulässig. Halten Sie keine Spannung über längere Zeit über 20 V an. Signalspannungsbereich: 3–30 V DC. Ansprechzeit: 20 ms. Verzögerungszeit: Einstellbar von 0,2 s bis 100 s. (Andere Zeitbereiche sind einstellbar.) Einstellung der Verzögerung: x10 kurzgeschlossen, x100 kurzgeschlossen entspricht einem Bereich von 1 bis 10 s; x10 kurzgeschlossen, x100 nicht kurzgeschlossen entspricht einem Bereich von 1 bis 100 s. x10 nicht kurzgeschlossen, x100 kurzgeschlossen entspricht einem Bereich von 1 bis 1000 s; x10 kurzgeschlossen, x100 kurzgeschlossen entspricht einem Bereich von 1 bis 10.000 s. Stellen Sie die Verzögerung mit dem Potentiometer R4 ein. 1 x Zeitverzögerungsrelaismodul
