Jung Pumpen Compli 1575/4 Fäkalienhebeanlage B6 Hl, 400v

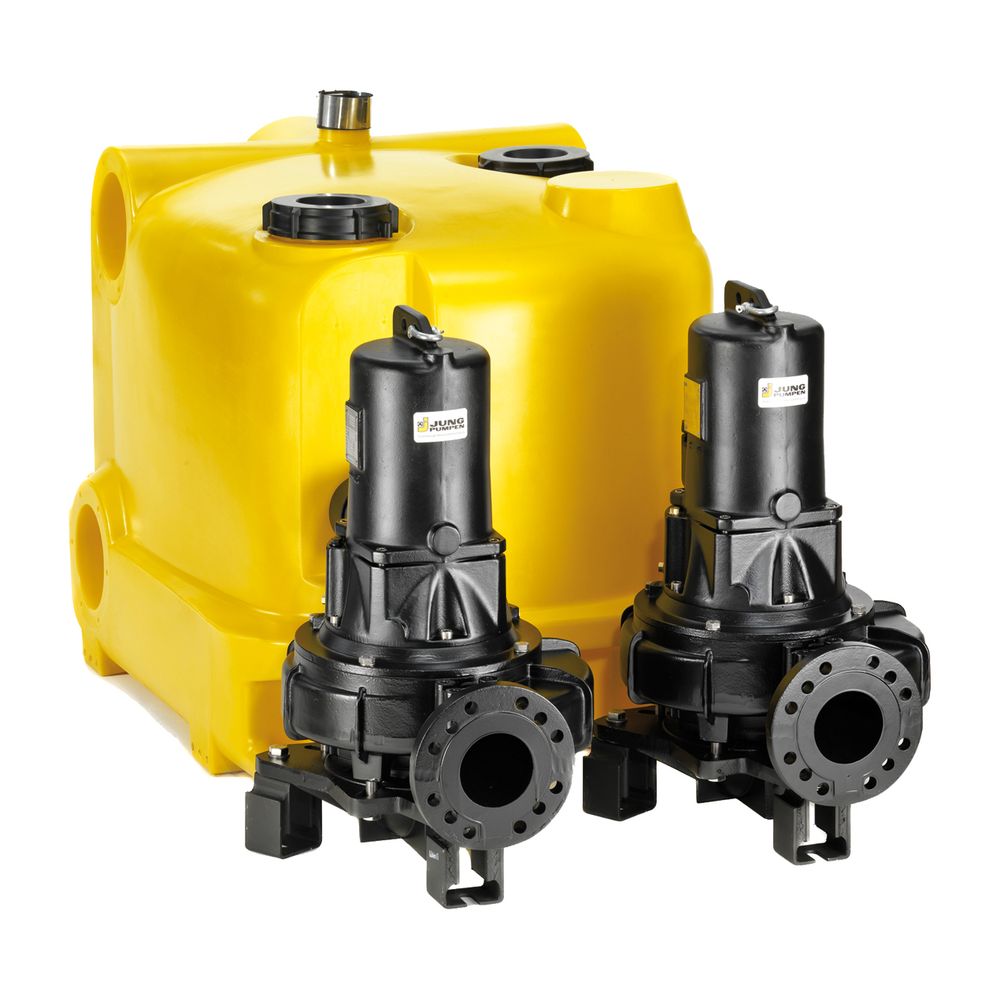

Jung Pumpen Compli 1575/4 Fäkalienhebeanlage B6 HL, 400V Die Jung Pumpen Compli 1575/4 Fäkalienhebeanlage B6 HL ist eine robuste und leistungsstarke Doppelanlage aus der COMPLI 1500 Serie, konzipiert für den großen industriellen und kommunalen Abwasseranfall sowie für Gemeinschaftsentsorgungen wie Straßenzüge. Diese 400V-Anlage verfügt über zwei Tauchmotorpumpen und einen 500 Liter fassenden Polyethylenbehälter, der eine zuverlässige Förderung von fäkalienhaltigem Abwasser bei einem maximalen Volumenstrom von 100 m³/h und einer Förderhöhe von bis zu 22 Metern ermöglicht. Wie ist die Compli 1575/4 konstruiert und welche Materialien werden verwendet? Die Fäkalienhebeanlage Compli 1575/4 B6 HL ist als überflutbare Doppelanlage für die bauseitige Endmontage vorbereitet. Sie besteht aus einem Sammelbehälter aus Polyethylen (PE) mit einem Inhalt von 500 Litern. Der Behälter ist mit zwei Reinigungsöffnungen oben ausgestattet. Für den Serienzulauf ist eine Muffe DN 150 mit Klemmflansch in 700 mm Höhe vorhanden, ergänzt durch zwei seitliche Muffen DN 150, ebenfalls in 700 mm Höhe. Zwei Stutzen d50 dienen der Notentsorgung, während ein Stutzen DN 70 mit elastischer Verbindung für die Lüftung vorgesehen ist. Die Abmessungen des Behälters betragen 815 mm (Höhe) x 910 mm (Breite) x 1610 mm (Tiefe). Pumpengehäuse und Laufräder sind aus korrosionsgeschütztem Gusseisen GG 25 (GJL-250) gefertigt. Welche Pumpentechnik kommt in der Compli 1575/4 zum Einsatz? Die Anlage ist mit zwei vertikalen, einstufigen Tauchmotorpumpen des Typs UC 75/4 B6 ausgestattet. Diese Pumpen sind trockenlaufsicher, korrosionsgeschützt und für die Förderung von Abwasser gemäß DIN 1986-3 ausgelegt. Jede Pumpe verfügt über eine kontrollierbare Ölkammer und eine drehrichtungsunabhängige Siliciumkarbid-Gleitringdichtung. Das Einkanalrad mit nachstellbarem Axialspalt sorgt für einen konstanten Wirkungsgrad, während Fördernuten Spaltverzopfungen entgegenwirken. Der freie Durchgang beträgt 70 mm, was eine maximale Partikelgröße von 70 mm ermöglicht. Die Leitungseinführung ist längswasserdicht vergossen und durch eine Steckverbindung leicht tauschbar. Die Motorausgangsleistung (P2) pro Motor beträgt 5,9 kW bei einer Drehzahl von 1432 U/min. Die Schutzart der Motoren ist IP68. Welche Funktionen bietet die integrierte Steuerung? Die Fäkalienhebeanlage wird über eine mikroprozessorgesteuerte Highlogo 5-1016 P Steuerung kontrolliert. Diese steckerfertige Steuerung ermöglicht das wasserstandsabhängige, automatische Ein- und Ausschalten der Pumpen, die wechselseitig mit Spitzenlastfunktion betrieben werden. Ein Niveaugeber ist direkt im Behälter eingebaut. Die Konfiguration der Steuerung erfolgt intuitiv über ein großes grafisches Display in Verbindung mit einem Multifunktionsknopf. Das Gehäuse der Steuerung besitzt die Schutzart IP44 und Abmessungen von 635 mm (Höhe) x 250 mm (Breite) x 155 mm (Tiefe). Die Betriebsspannung liegt bei 360 - 440 V bei einer Frequenz von 50 Hz. Die Steuerung bietet umfangreiche Überwachungs- und Anzeigefunktionen, darunter Betriebsstunden, Einschalt-/Einstaufüllstand im Schacht, Drehfeld, Motorstrom, Motor-Laufzeit und die Anzahl der Schaltspiele. Ein Ereignisspeicher für 70 Meldungen ist ebenfalls vorhanden. Die Steuerung ist anschlussfertig, nullspannungssicher und entspricht den EU EMC- und Niederspannungsrichtlinien. Für welche Einsatzbedingungen ist die Compli 1575/4 geeignet und welche Alarmfunktionen sind integriert? Die Anlage ist für den Betrieb in Innenräumen konzipiert und nicht für den Außeneinsatz geeignet. Sie arbeitet zuverlässig bei Umgebungstemperaturen von 1 bis 40 Grad Celsius und fördert Medien mit einer Temperatur von 1 bis 40 Grad Celsius im Dauerbetrieb, kurzzeitig bis 60 Grad Celsius. Die Schutzart IP68 der Pumpen ermöglicht eine sichere Funktion auch bei Überflutung. Eine integrierte Alarmfunktion mit Alarmausgang ist vorhanden. Die netzabhängige Meldeanlage umfasst zwei potentialfreie Wechsler (230V/5A) für eine Sammelstörmeldung und einen Hochwasseralarm. Ein potentialbehafteter Wechsler (230V/2A) dient zur Ansteuerung einer Warnleuchte. Ein elektronischer, quittierbarer Summer und eine variable Alarmverzögerung ergänzen die Alarmfunktionen. Eine Akku-Ladeschaltung ermöglicht einen netzunabhängigen Hochwasseralarm durch einen optionalen Akku. Ein potentialfreier Schaltkontakt ist ebenfalls integriert. Technische Daten Behältervolumen: 500 l Maße (HxBxT): 815 x 910 x 1610 mm Max. Volumenstrom: 100 m³/h Max. Förderhöhe: 22 m Anzahl der Pumpen: 2 Motorausgangsleistung (P2) pro Motor: 5,9 kW Drehzahl: 1432 U/min Schutzart (Pumpen): IP68 Max. Partikelgröße: 70 mm Mediumtemperatur (Dauerbetrieb): 1 - 40 °C Die Jung Pumpen Compli 1575/4 Fäkalienhebeanlage B6 HL stellt eine leistungsstarke und zuverlässige Lösung für die Abwasserentsorgung in anspruchsvollen industriellen und kommunalen Umgebungen dar. Mit ihrem robusten 500-Liter-PE-Behälter und zwei Tauchmotorpumpen, die eine Motorausgangsleistung von je 5,9 kW u
