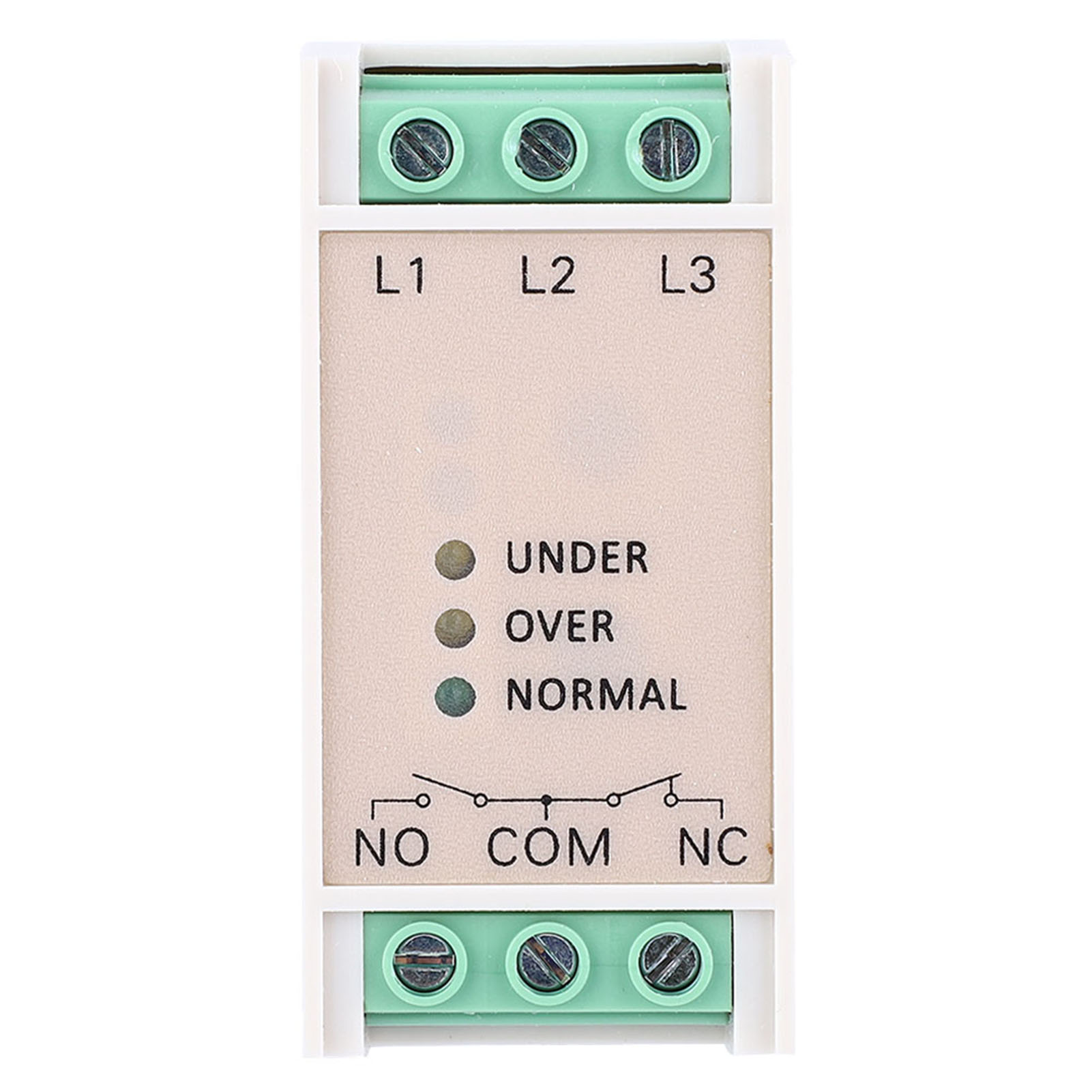

Jvr-384 Dreiphasen-stromversorgungsüberwachungsrelais Mit Überspannungs- Und Unterspannungsschutz (380 V Ac).

1. Weit verbreitet in Luftkompressoren, Elektromotoren, Verteilerkästen, Wasserpumpen, Ölpumpen, Klimaanlagen, Schaltschränken, elektrischen Verteilerfeldern, Kränen usw. 2. Unverzichtbarer Überspannungsschutz für die normale Betriebsspannung von Wartungsgeräten während des Betriebs von Industriemaschinen. 3. Anzeigen: Drei Anzeigen signalisieren den Betriebszustand: Normalbetrieb, Überspannung und Unterspannung. 4. Überspannungsschutz: Wenn die Spannung der geschützten Leitung den eingestellten Wert überschreitet, beträgt die Verzögerung 3 bis 8 Sekunden, und die Rückspannung beträgt 6 bis 20 V AC. 5. Unterspannungsschutz: Wenn die Spannung der geschützten Leitung unter den eingestellten Wert fällt, beträgt die Verzögerung 3 bis 8 Sekunden, und die Rückspannung beträgt 3 bis 20 V AC. Der Über- und Unterspannungsschutz JVR-384 wird primär in industriellen Drehstromnetzen mit 50/60 Hz und einer Nennspannung unter 460 V eingesetzt und dient der Fehlererkennung bei unterschiedlichen Spannungen (220 V, 380 V, 440 V, 460 V usw.). Er bietet relaisbasierten Über- und Unterspannungsschutz für Drehstromversorgungen. Merkmale: 1. Weit verbreitet in Luftkompressoren, Elektromotoren, Schaltanlagen, Wasserpumpen, Ölpumpen, Klimaanlagen, Schaltschränken, Verteilerkästen, Kränen usw. 2. Über- und Unterspannungsschutz, insbesondere für Klimaanlagenkompressoren, Überwachung der Stromversorgung von Aufzügen, Phasenausfallerkennung in Pumpen und Ölpumpen sowie Schutz vor Phasenvertauschung. 3. Unverzichtbarer Schutz zur Aufrechterhaltung der normalen Betriebsspannung von Wartungsgeräten in Industrieanlagen. 4. Installation: Der Schutzschalter ist schienenmontiert und verfügt über zwei M-Bohrungen. 5. Er kann direkt oder auf einer HT3-Schiene montiert werden. 5. Anzeigen: Drei Anzeigen signalisieren den Betriebszustand des Stromkreises: Normalbetrieb, Überspannung und Unterspannung. 6. Überspannungsschutz: Überschreitet die Spannung im geschützten Netz den Sollwert, beträgt die Verzögerung 3 bis 8 Sekunden und die Wiederherstellungsspannung 6 bis 20 V AC. 7. Unterspannungsschutz: Liegt die Spannung im geschützten Netz unter dem Sollwert, beträgt die Verzögerung 3 bis 8 Sekunden und die Wiederherstellungsspannung 3 bis 20 V AC. 8. Dieses Produkt entspricht GB1408-5.5-2001, was IEC60947-1:1999 entspricht. Spezifikationen: Zustand: 100 % neu. Produkttyp: Überspannungs- und Unterspannungsschutz. Abmessungen: Ca. 68 x 30 x 76 mm. Hauptstromkreis: 1) Nennspannung: 380 V AC. 2) Verdrahtung des Hauptstromkreises: Isolierter Kupferdraht mit einem Querschnitt von 1,0 bis 2,5 mm². Ein einzelner Kupferdraht kann direkt in die Klemme eingeführt werden. Bei Verwendung einer Zuleitung muss eine Kabelschuhklemme angebracht werden, um eine zuverlässige Verbindung zu gewährleisten. Hilfsschaltung: 1) Ein elektrisch untrennbarer Öffnerkontakt und ein elektrisch untrennbarer Schließerkontakt. 2) Anwendungskategorie: CA15, CC13 3) Kontaktbelastbarkeit: 250 V AC 2,5 A, 30 V DC 1,5 A Konventioneller thermischer Strom: 5 A Überspannungsschutzbereich: Werkseitige Standardeinstellung: Überspannungsschutz +15 %, Unterspannungsschutz -15 %. Die Einstellungen für Über- und Unterspannungsschutz richten sich nach den Kundenanforderungen. Über- und Unterspannungsschutz mit einstellbarer Rückspannungseinstellung (Einstellbereich: ±15 %). Lieferumfang: 1 Über- und Unterspannungsschutz, 1 Bedienungsanleitung. Hinweise: 1. Dieser Schutz schützt nur vor Überspannung und Phasenumkehr; daher kann er mit Motoren unterschiedlicher Nennleistung verwendet werden. 2. Dieses Produkt wird üblicherweise auf der Versorgungsseite eines Drehstromnetzes installiert und darf nicht auf der Ausgangsseite eines Frequenzumrichters installiert werden. 3. Bitte beachten Sie, dass ältere und neuere Modelle dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass dies für Sie akzeptabel ist, bevor Sie bestellen.
