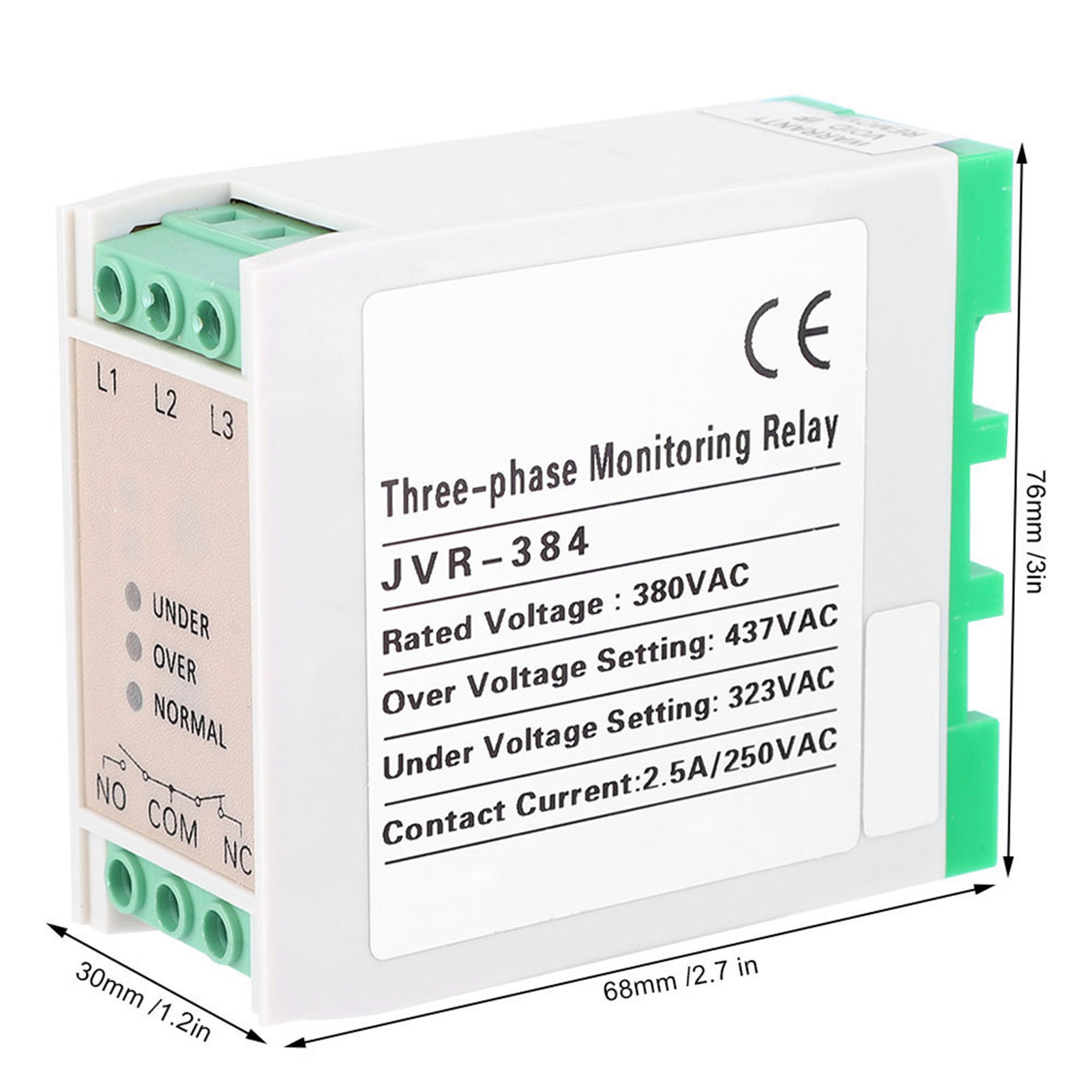

Jvr-384 Dreiphasen-stromversorgungsüberwachungsrelais Zum Schutz Vor Überspannung Und Unterspannung

Willkommen in unserem Shop! Der Über- und Unterspannungsschutz JVR-384 ist für den Einsatz mit 50/60-Hz-Wechselstrom und einer Nennspannung unter 460 V ausgelegt. Er eignet sich für industrielle Drehstromsysteme mit 220 V, 380 V, 440 V und 460 V und gewährleistet die zuverlässige Erkennung verschiedener Spannungsanomalien. Dieses Gerät bietet Relais-Schutz gegen Über- und Unterspannung in Drehstromnetzen. Hauptmerkmale: - Breites Anwendungsspektrum: Luftkompressoren, Elektromotoren, Verteilerkästen, Wasserpumpen, Ölpumpen, zentrale Klimaanlagen, elektrische Schaltschränke, Verteileranlagen, Kräne usw. - Spezielle Anwendungen: Schutz von Kompressoren zentraler Klimaanlagen, Überwachung der Aufzugsleistung, Schutz vor Phasenausfall und Phasenvertauschung bei Pumpen und Motoren. - Unverzichtbar für die Aufrechterhaltung der normalen Betriebsspannung von Industrieanlagen. - Installationsmethode: Der Schutzschalter verfügt über eine Schienenbasis mit zwei M4-Schraublöchern für die direkte, separate Montage oder die Montage auf einer HT35-Schiene. - Anzeigen: Drei LEDs für Normal-, Überspannungs- und Unterspannungsstatus. - Überspannungsschutz: Überschreitet die Spannung der geschützten Leitung den eingestellten Wert, wird der Schutzschalter ausgelöst. Liegt der eingestellte Wert darunter, beträgt die Verzögerung 3 bis 8 Sekunden. Wiederherstellungsspannung von 6 bis 20 V AC. - Unterspannungsschutz: Wenn die Spannung der geschützten Leitung unter dem eingestellten Wert liegt, beträgt die Verzögerung 3 bis 8 Sekunden, mit einer Wiederherstellungsspannung von 3 bis 20 V AC. - Entspricht GB14085.5-2001 eq IEC60947-1:1999. Spezifikationen: - Zustand: 100 % neu - Artikeltyp: Überspannungs- und Unterspannungsschutz - Abmessungen: ca. 68 x 30 x 76 mm (2,7 x 1,2 x 3 Zoll) - Hauptstromkreis: 1) Nennspannung: 380 V AC 2) Anschlussdrähte des Hauptstromkreises: isolierter Kupferdraht mit einem Querschnitt von 1,0 bis 2,5 mm². Wenn ein einadriger Kupferdraht direkt in die Klemme eingeführt werden kann; Wird ein flexibles Kabel verwendet, muss eine Nadelklemme hinzugefügt werden, um eine zuverlässige Verbindung zu gewährleisten. - Hilfsschaltung: 1) Ein Öffnerkontakt und ein Schließerkontakt, elektrisch untrennbar. 2) Nutzungskategorie: AC15, DC13 3) Kontaktbelastbarkeit: 250 V AC 2,5 A, 30 V DC 1,5 A - Konventioneller thermischer Strom: 5 A - Spannungsschutzbereich: - Werkseinstellung: +15 % Überspannungsschutz, -15 % Unterspannungsschutz. - Option mit „T“-Kennzeichnung auf der Rückseite: Überspannungs- und Unterspannungseinstellung nach Kundenwunsch. - Option mit „W“-Kennzeichnung auf der Rückseite: Einstellbare Überspannungseinstellung mit einem Einstellbereich von ±15 %. Lieferumfang: - 1 1 x Überspannungs- und Unterspannungsschutz - 1 x Bedienungsanleitung Wichtige Hinweise: 1. Dieser Schutz dient ausschließlich dem Schutz vor Spannungs- und Phasenfolgefehlern und kann an Motoren verschiedener Nennleistungen eingesetzt werden. 2. Dieses Produkt muss auf der Versorgungsseite eines Drehstromsystems installiert werden und darf nicht auf der Ausgangsseite eines Frequenzumrichters installiert werden. 3. Bitte beachten Sie, dass neue und ältere Modelle dieses Produkts nach dem Zufallsprinzip versendet werden. Bitte stellen Sie sicher, dass Sie keine Einwände haben, bevor Sie bestellen.
