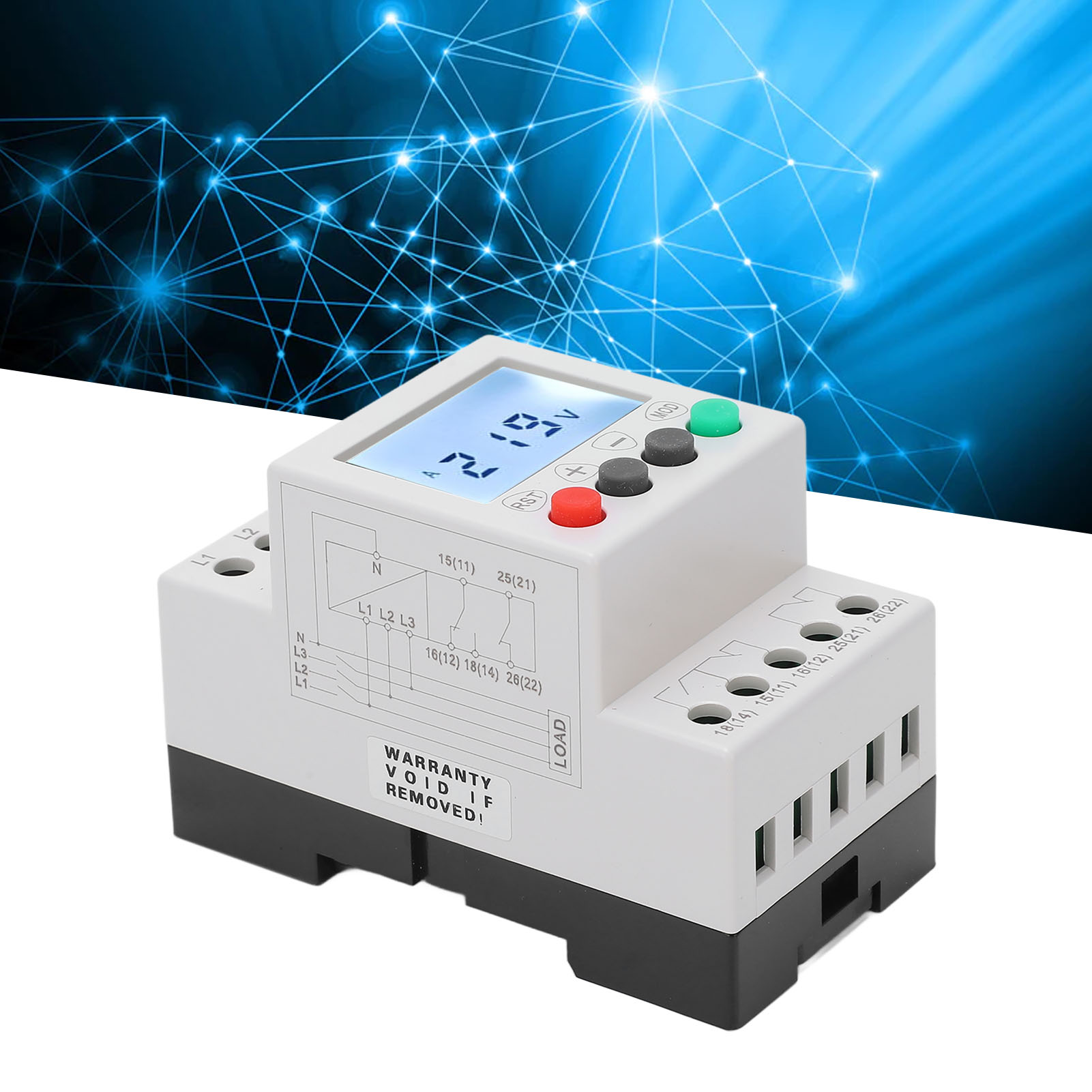

Jvr1000-an Vierleiter-drehstrom-überspannungs- Und Unterspannungsschutzrelais Mit Lcd-anzeige, 115–277 V Wechselstrom

Willkommen in unserem Shop! Dieses Spannungsüberwachungsrelais, Modell JVR1000 AN, ist ein umfassendes Schutzgerät für Ihr Drehstromnetz. Es überwacht in Echtzeit die Phasen L1, L2, L3 und den Neutralleiter (N). Das aus ABS gefertigte Gerät erkennt und schützt vor folgenden Fehlern: Überspannung, Unterspannung, Spannungsunsymmetrie, falsche Phasenfolge, Phasenausfall und Neutralleiterunterbrechung. Das LCD-Display zeigt übersichtlich Spannung, Fehlerstatus und Einstellparameter an und gewährleistet so präzise Messwerte für einen effizienten Betrieb. Dank des modularen Aufbaus mit 35-mm-DIN-Schienenmontage ist die Installation einfach. Das Gerät bietet Schutzart IP20. Das kompakte Gehäuse erleichtert die Montage und Demontage. Alle Ansprechwerte sind einstellbar, einschließlich Überspannungs- und Unterspannungsschwellen (80–330 V), Unsymmetrierate (1–50 %) und zugehörige Zeitverzögerungen (0,1–999 Sekunden). Das Relais bietet große Vielseitigkeit: Es ermöglicht die Auswahl eines automatischen oder manuellen Rücksetzmodus, verfügt über eine Einschaltverzögerungsfunktion, eine Ausgangstestfunktion und eine Fehlerprotokollierung. **Detaillierte technische Daten:** **Modell:** JVR1000 AN **Material:** ABS **Überwachte Stromkreise:** L1, L2, L3, N **Nennspannung (Phase):** 115–277 V AC, 50/60 Hz **Schutzfunktionen:** Überspannung, Unterspannung, Spannungsunsymmetrie, Phasenumkehr, Phasenausfall, Neutralleiterunterbrechung **Einstellbereich Über-/Unterspannung (Phase):** 80–330 V **Betriebsfrequenz:** 45–65 Hz - **Ausgangstyp:** 1 Wechsler + 1 Schließer (1 Wechslerkontakt und 1 Schließerkontakt) - **Hysterese der Über-/Unterspannungswiederherstellung:** 1–20 V - **Ansprechzeit bei Über-/Unterspannung:** 0,1–999 s - **Unsymmetrierate:** 1–50 % - **Unsymmetriehysterese:** 1-10% - **Unsymmetrieverzögerung:** 0,1-999 s - **Phasenausfall-Aktionszeit:** 0,1-30 s - **Phasenfehler-Aktionszeit:** 0,1-30 s - **Einschaltverzögerung:** 0-999 s - **Reset-Modus:** Automatisch, Manuell - **Reset-Zeit:** 0,1-999 s - **Anzeige:** Chinesisches LCD (zeigt den jeweiligen Aktionsstatus an) - **Kontaktform:** 1 Satz Öffner/Schließer-Kontakte, 1 Satz Schließer-Kontakte - **Kontaktkapazität:** 6 A 250 V AC, 30 V DC (ohmsche Last) - **Abmessungen:** Ca. 80 x 43 x 54 mm - **Montagemethode:** 35-mm-Führungsschiene - **Schutzart:** IP20 - **Betriebsumgebung:** -25 bis 65 °C, ≤ 85 % relative Luftfeuchtigkeit - **Mechanische Lebensdauer:** 1.000.000 Schaltzyklen - **Durchschlagsfestigkeit:** > 2 kV AC 1 min **Lieferumfang:** 1 x Spannungsüberwachungsrelais 1 x Bedienungsanleitung
