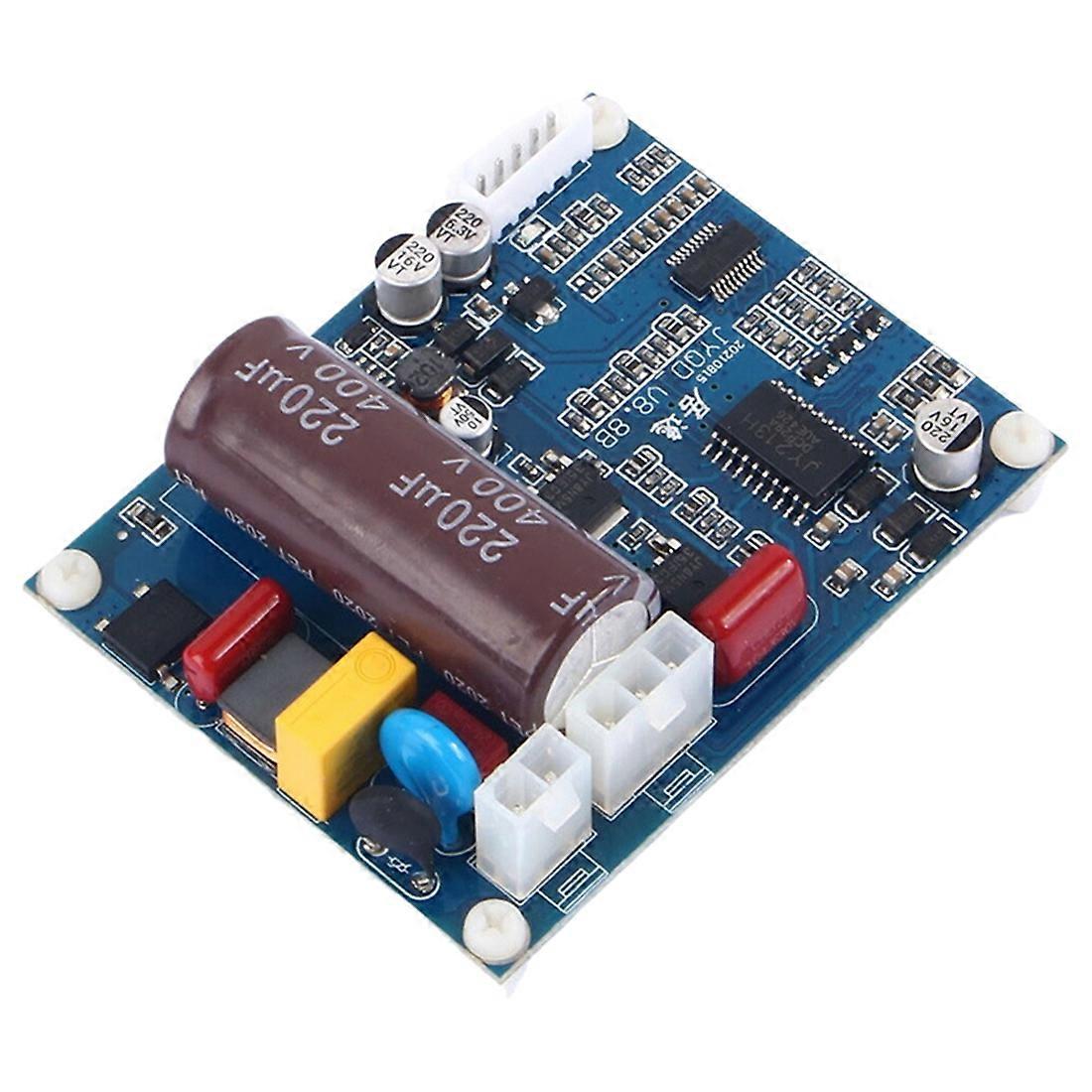

Jyqd-v8.8b Steuerplatine Für Bürstenlosen Gleichstrommotor, Ac110v/220v Stromversorgung.

1. Stellen Sie sicher, dass Motorspannung und -leistung die für die Steuerplatine angegebenen Grenzwerte nicht überschreiten. 2. Diese Steuerplatine ist für sensorlose, bürstenlose Drehstrommotoren ausgelegt, jedoch nicht mit allen sensorlosen, bürstenlosen Drehstrommotoren kompatibel. Bei nicht optimaler Leistung können Sie Widerstand und Kapazität der Steuerplatine an Ihre Bedürfnisse anpassen. 3. Die Steuerplatine JYQD-V8.8 wird ohne Gehäuse und Kühlkörper geliefert. Bei einer Motorleistung unter 60 W ist kein Kühlkörper erforderlich; ausreichende Belüftung und Isolierung genügen. Bei einer Motorleistung über 60 W ist ein Kühlkörper gemäß der untenstehenden Abbildung erforderlich. 4. Der 5-V-Ausgang der Steuerplatine darf nicht zum Anschluss externer Geräte verwendet werden. Er ist ausschließlich für externe Potentiometer und Schalter zur Drehzahlregelung und Drehrichtungsumkehr vorgesehen. 5. Der Anschluss „M“ auf der JYQD-V8.8-Steuerplatine dient als Motordrehzahl-Impulsausgang (Push-Pull-Ausgang). Der maximale Ausgangsstrom beträgt weniger als 5 mA. Farbe: Blau. Material: Metall und Kunststoff. Lieferumfang: 1 x BLDC-Steuerplatine. Nur die oben genannten Artikel sind enthalten; weitere Produkte werden nicht mitgeliefert. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtreflexionen und Ihren Monitoreinstellungen geringfügig vom Original abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
