Kapazitätstester Für 18650 Lithium-ionen- Und Bleiakkumulatoren, 1,2–12 V, Entladeanalysator Mit Zähler

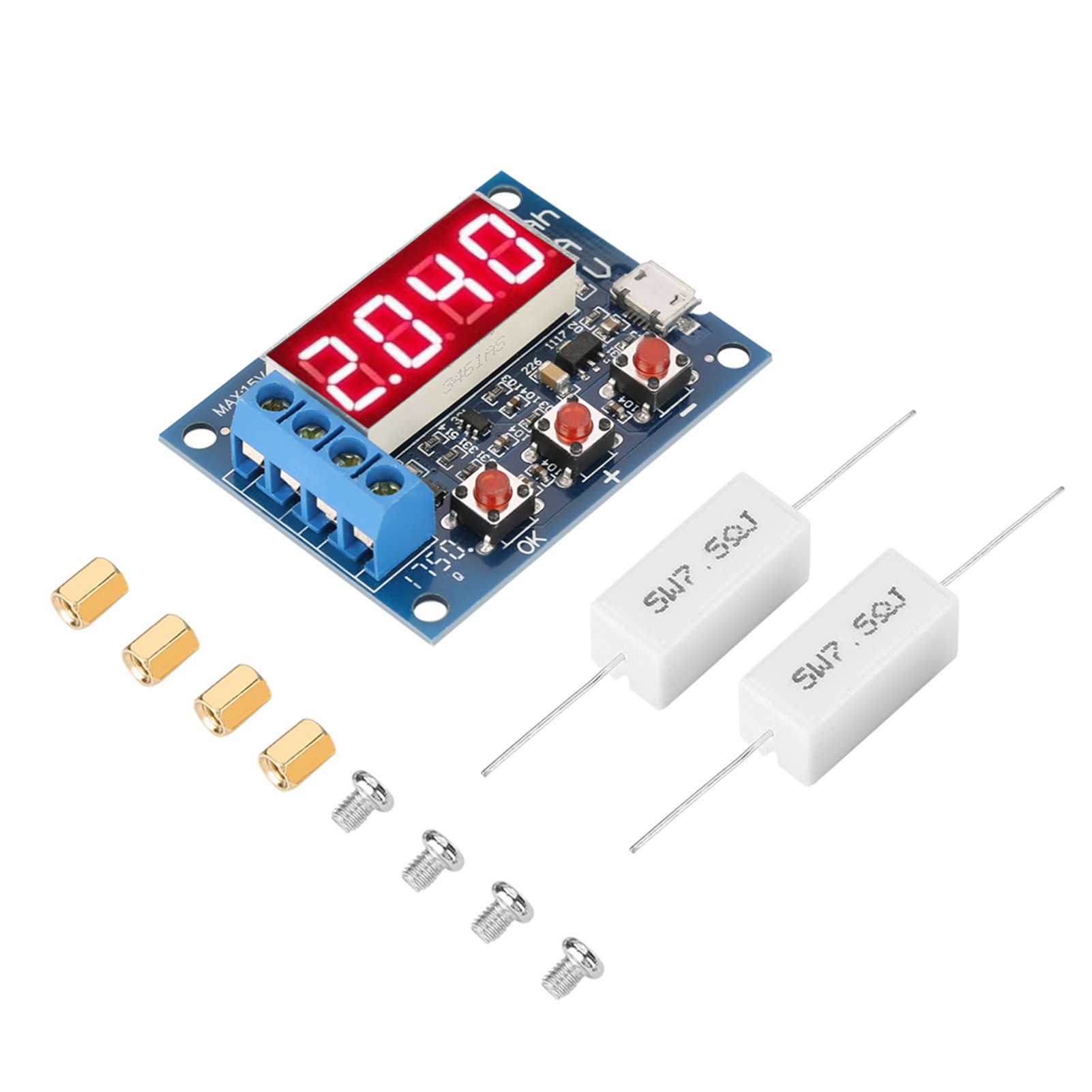

Willkommen in unserem Shop! Entdecken Sie unseren Batterieentladungstester – ein hochwertiges, brandneues Gerät zur Überprüfung der Kapazität von Batterien von 1,2 V bis 12 V. Er ist einfach zu bedienen und wird über einen Micro-USB-Anschluss mit Strom versorgt. Mit diesem Tester können Sie Kapazität, Spannung und Stromstärke Ihrer Batterie prüfen. Es ist mit LEDs ausgestattet, die die auf dem Bildschirm angezeigten Parameter deutlich anzeigen. Technische Daten: - Versorgungsspannung: DC 4,5–6 V (Micro-USB) - Betriebsstrom: ≤ 70 mA - Entladespannung: 1,00 V bis 15,00 V, Auflösung 0,01 V - Abschaltspannungsbereich: 0,5 V bis 11,0 V - Stromfestigkeit: ≤ 3,000 A, Auflösung 0,001 A - Spannungsmessfehler: < 1 % ± 0,02 V - Strommessfehler: < 1,2 % ± 0,002 A - Akkukapazitätsbereich: 9999 Ah (1 Ah = 1000 mAh, Dezimalpunktverschiebung bei größeren Werten) X.XXX für weniger als 10 Ah und XX.XX für mehr als 10 Ah) - Gewicht: 27 g / 1 oz (ca.) Lieferumfang: - 1 Batteriekapazitätstester - 2 Widerstände (5 W, 7,5 Ω) - 1 Satz Befestigungsmaterial Gebrauchsanweisung: 1. Stellen Sie sicher, dass die zu testende Batterie geladen ist. 2. Schließen Sie die Batterie korrekt an die Eingangsklemmen an (Plus an Plus, Minus an Minus; eine Verpolung kann die Schaltung beschädigen). Schließen Sie die Last an die Plus- und Minus-Ausgangsklemmen an und versorgen Sie den Tester über Micro-USB mit Strom (verwenden Sie keinen Desktop- oder Laptop-Computer als Stromquelle). Das Display zeigt dann die Batteriespannung an. 3. Um den Test zu starten, drücken Sie einfach die Taste „OK“. Das Testgerät stellt automatisch eine geeignete Abschaltspannung basierend auf der vollen Ladespannung der Batterie ein und startet den Test nach dreimaligem Blinken des Displays. Um die Abschaltspannung manuell anzupassen, verwenden Sie die Tasten „+“ oder „-“, wenn die Batteriespannung angezeigt wird. Die Abschaltspannung wird mit einem „P“ und einer Auflösung von 0,1 V angezeigt. Drücken Sie nach der Einstellung „OK“, um den Test zu starten. Die Testdaten werden abwechselnd angezeigt: Entladekapazität (Ah), Echtzeit-Entladestrom (A) und Batteriespannung (V). Sobald die Spannung den eingestellten Abschaltwert erreicht, unterbricht das Testgerät die Ladesteuerung und zeigt die Kapazität (Ah) mit einer schnell blinkenden Kontrollleuchte an. Die angezeigte Kapazität entspricht der tatsächlichen Entladekapazität der Batterie. Drücken Sie „OK“, um das Blinken zu stoppen, und drücken Sie dann erneut „OK“, um das Testgerät für die nächste Batterie zurückzusetzen. Fehlercodes und ihre Bedeutung: - Err1: Batteriespannung größer als 15 V - Err2: Batteriespannung kleiner als die eingestellte Abschaltspannung - Err3: Lade-/Entladestrom zu hoch für die Batterie oder interner Schaltungswiderstand zu hoch - Err4: Strom zu hoch (größer als 3,1 A) - Err5: Falsche Verwendung oder Testgerät durch fehlerhafte Verbindung (Stromabtastung oder Steuer-MOS-Schalter durchgebrannt) Sekundäre Kalibrierung: Halten Sie alle drei Tasten gleichzeitig gedrückt und schalten Sie das Testgerät ein, um in den Kalibrierungsmodus zu gelangen. Das Display zeigt zunächst die Anzahl der vorherigen Kalibrierungen an und startet dann mit „0u0A“ das eigentliche Kalibrierungsprogramm. Verbinden Sie die positiven und negativen Eingangsklemmen und drücken Sie „OK“. Im Display erscheint „J10u“. Schließen Sie eine Standard-Gleichspannung von 10,00 V an die positiven und negativen Eingangsklemmen an und drücken Sie „OK“. Im Display erscheint „J2,0 A“. Schließen Sie einen konstanten Gleichstrom von 2,0 A an den negativen Ausgang und Eingang an und drücken Sie „OK“, um die Kalibrierung abzuschließen. Das Messgerät prüft die Kalibrierungsdaten. Bei korrekter Kalibrierung werden vier Messwerte nacheinander angezeigt, anschließend wird das Programm beendet. Andernfalls werden die Daten verworfen und das Programm beendet. Wichtiger Hinweis: Der Lastwiderstand wird während des Entladevorgangs sehr heiß. Seien Sie vorsichtig. Um die Genauigkeit der Spannungsmessung zu verbessern, ist diese Schaltung mit einer Gleichspannungsvorspannung ausgestattet. Sie zeigt eine kleine Spannung an, wenn die Klemmen nicht angeschlossen sind. Dies hat jedoch keinen Einfluss auf die eigentliche Messung. Wenn Sie die Eingangsklemmen verbinden (0 V), wird 0 angezeigt. Schätzmethode für den mitgelieferten Widerstand: Schätzen Sie den Widerstandswert gemäß dem Ohmschen Gesetz, indem Sie die Batteriespannung durch den erwarteten Entladestrom teilen. Die Nennleistung des Widerstands sollte mehr als das Doppelte des Produkts aus Batteriespannung und erwartetem Entladestrom betragen. Beachten Sie, dass die Spannung bei vollgeladener Batterie höher ist. Stellen Sie in diesem Fall sicher, dass der Strom 3,0 A nicht überschreitet. Um beispielsweise eine 12-V-Batterie mit 2 A zu testen, verwenden Sie einen 6-Ω-Widerstand mit 50 W. Eine neue, vollgeladene 12-V-Batterie hat eine Spannung von ca. 13,5 V, was einem maximalen Strom von 13,5 / 6 = 2,25
